Infraestrutura de Rede: guia completo sobre componentes, projeto, cabeamento e segurança

Entenda o que é infraestrutura de rede, seus componentes físicos e lógicos, relação com projeto de rede, cabeamento estruturado, Wi-Fi, CFTV IP, segurança, documentação e manutenção.

Confira!

A infraestrutura de rede é o conjunto integrado de recursos físicos, ativos, lógicos, elétricos e operacionais que sustenta a comunicação entre usuários, servidores, aplicações, internet, nuvem, Wi-Fi, CFTV IP, controle de acesso, automação, telefonia IP e demais sistemas conectados de uma organização.

Ela não se resume a cabos, switches e roteadores. Uma infraestrutura tecnicamente adequada precisa coordenar cabeamento estruturado, fibra óptica, racks, caminhos, energia, PoE, equipamentos ativos, endereçamento, segmentação, disponibilidade, segurança, monitoramento, documentação, manutenção e critérios de expansão.

Por isso, a infraestrutura de rede deve ser tratada como um sistema de engenharia. Seu desempenho depende menos de um componente isolado e mais da coerência entre arquitetura, capacidade, interfaces, implantação, testes, documentação e operação.

O que é infraestrutura de rede?

Infraestrutura de rede é a base que materializa e mantém a comunicação de uma organização. Ela reúne os meios físicos que transportam sinais, os equipamentos que encaminham e controlam tráfego, a organização lógica que define como os dispositivos se comunicam e os recursos operacionais que permitem administrar, proteger e evoluir o ambiente.

Em uma rede real, esses elementos formam uma cadeia. Um servidor pode estar corretamente configurado, mas permanecer indisponível por falha no transceptor, na fibra, no switch, no roteamento, no firewall, no DNS ou na alimentação. Da mesma forma, um cabeamento certificado pode sustentar uma arquitetura ruim, com uplinks saturados, domínios de falha excessivos ou segmentação inadequada.

A infraestrutura precisa, portanto, ser analisada em camadas que se influenciam mutuamente.

Camada	Exemplos	Pergunta de engenharia
Física e passiva	cabos, fibras, conectores, racks, DIOs, caminhos	O meio físico suporta distância, aplicação, ambiente e expansão?
Ativa	switches, roteadores, firewalls, access points	Os equipamentos têm capacidade, interfaces e disponibilidade adequadas?
Lógica	VLANs, sub-redes, roteamento, ACLs, QoS	O tráfego está organizado, controlado e escalável?
Serviços	DHCP, DNS, AAA, NTP, VPN, monitoramento	Os serviços necessários à operação possuem redundância e governança?
Elétrica	fontes, PoE, UPS, circuitos, equipotencialização	A rede continua operando nas condições de carga e falha previstas?
Operacional	inventário, logs, backups, as built, procedimentos	A equipe consegue operar, diagnosticar, alterar e recuperar o ambiente?

Uma boa infraestrutura nasce da integração dessas camadas. O projeto deve definir não apenas o que será instalado, mas como o conjunto será operado e validado.

Infraestrutura de rede não é apenas instalação de equipamentos

Comprar um switch maior, trocar um firewall ou instalar novos access points pode resolver uma limitação pontual, mas não corrige automaticamente uma arquitetura inadequada. Intervenções sem baseline técnico frequentemente deslocam o gargalo para outro ponto da rede.

Antes de selecionar equipamentos, é necessário compreender requisitos como número e tipo de dispositivos, tráfego entre zonas, aplicações críticas, crescimento, demandas de PoE, áreas de cobertura Wi-Fi, rotas físicas, disponibilidade requerida, janelas de manutenção, restrições da edificação e dependências externas.

Também é necessário definir a fronteira do sistema. A rede corporativa pode envolver LAN, WLAN, WAN, internet, data center, nuvem, segurança eletrônica, automação, OT e múltiplos provedores. Sem delimitação de responsabilidades, problemas de desempenho e disponibilidade tendem a circular entre equipes sem causa raiz comprovada.

O artigo sobre Projeto de Rede aprofunda como requisitos, arquitetura e entregáveis são transformados em documentos de engenharia. Este guia permanece focado na infraestrutura que materializa essas decisões.

Como a infraestrutura de rede pode ser dividida em subsistemas?

Uma forma útil de organizar o ambiente é separar subsistemas com funções e critérios próprios, mantendo as interfaces entre eles documentadas.

Infraestrutura de acesso

É a camada mais próxima dos usuários e dispositivos. Inclui tomadas, cabeamento horizontal, switches de acesso, access points, telefones, câmeras, controladores, terminais, sensores e demais endpoints.

Ela precisa acomodar densidade de portas, PoE, velocidade por dispositivo, mobilidade, crescimento e requisitos de segurança. Em ambientes modernos, o número de dispositivos conectados pode crescer mesmo sem aumento proporcional do número de usuários, devido a câmeras, IoT, automação e sistemas prediais.

Infraestrutura de distribuição e backbone

Interliga racks, pavimentos, edifícios, data centers e áreas operacionais. Pode utilizar cobre, mas em grande parte das aplicações corporativas o backbone óptico oferece vantagens de alcance, capacidade e imunidade eletromagnética.

O projeto deve relacionar quantidade de fibras, aplicações, transceptores, topologia, rotas, redundância e reservas. O Backbone de Fibra Óptica precisa ser dimensionado como caminho de evolução da rede, não apenas para o tráfego atual.

Borda e conectividade externa

Inclui links de internet, WAN, SD-WAN, roteadores, firewalls, VPNs, conexões com nuvem e interfaces com provedores. A disponibilidade depende não apenas de dois contratos, mas de diversidade real de equipamentos, circuitos, entradas, rotas externas e pontos de presença.

Serviços de infraestrutura

DNS, DHCP, NTP, autenticação, AAA, diretórios, PKI, controladoras e plataformas de gestão podem não transportar todo o tráfego de produção, mas sua falha pode impedir acesso ou operação. Esses serviços precisam fazer parte da arquitetura de disponibilidade e do plano de recuperação.

Gestão e observabilidade

Monitoramento, syslog, SNMP, telemetria, NetFlow/IPFIX, backups de configuração, inventário e source of truth formam a camada de observabilidade e governança. Sem ela, a equipe reage a incidentes sem evidências suficientes e perde rastreabilidade das mudanças.

Componentes físicos da infraestrutura de rede

A infraestrutura física precisa ser projetada como um sistema permanente, porque sua substituição normalmente é mais invasiva do que a troca de equipamentos ativos.

Cabeamento estruturado

O cabeamento estruturado organiza os meios de transmissão, distribuidores, tomadas, conexões, identificação e documentação. Ele deve suportar as aplicações previstas e permitir mudanças de equipamentos sem reconstrução frequente da infraestrutura passiva.

A escolha entre Cat6, Cat6A, fibra multimodo, fibra monomodo e outras tecnologias precisa considerar aplicação, distância, PoE, ambiente, vida útil e expansão. Categoria ou tipo de fibra não deve ser escolhido apenas por preferência de mercado.

A NBR 14565 fornece uma referência nacional para arquitetura e desempenho do cabeamento genérico, enquanto a NBR 16869 amplia requisitos relacionados à instalação, qualidade, ensaios e configurações especiais.

Racks, gabinetes e distribuidores

Racks precisam acomodar equipamentos ativos, patch panels, DIOs, organizadores, fontes, UPS quando aplicável, cabos e reservas. A capacidade em unidades de rack é apenas uma das variáveis.

O projeto deve verificar profundidade, carga mecânica, ventilação, dissipação térmica, acesso frontal e traseiro, entradas de cabos, organização, segurança física, identificação, expansão e interferência entre patch cords e fluxo de ar.

Racks saturados transformam qualquer expansão em intervenção de risco. Por isso, reserva de espaço e organização de cabos devem ser tratadas como requisitos de capacidade.

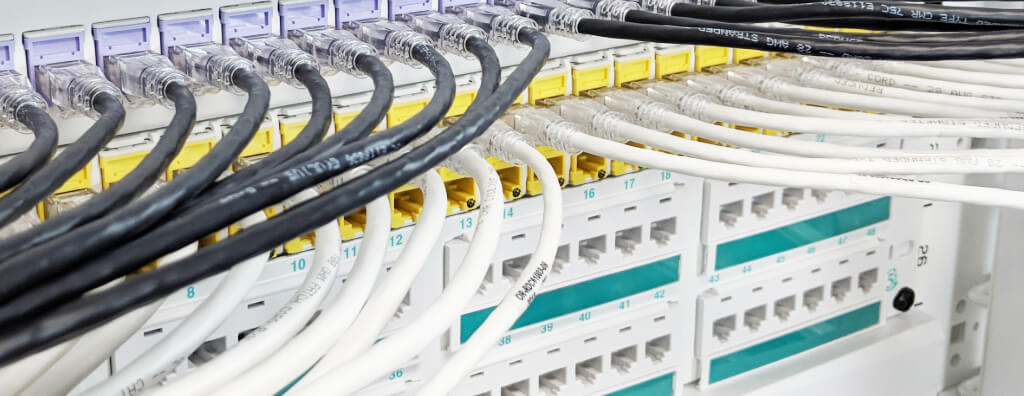

Patch panels, DIOs e pontos de administração

Patch panels e distribuidores ópticos estabelecem pontos controlados de terminação e manobra. A operação melhora quando conexões permanentes e cordões de manobra possuem funções claras e identificação consistente.

Em fibra, o DIO precisa ser compatível com quantidade de fibras, adaptadores, conectores, emendas, reservas, raios de curvatura e estratégia de expansão.

Infraestrutura seca

Eletrocalhas, leitos, eletrodutos, shafts, caixas, dutos e passagens definem por onde o cabeamento pode crescer. A infraestrutura seca deve considerar ocupação, reservas, acessibilidade, raio de curvatura, segregação, suportação, transições, selagens e compatibilização com outras disciplinas.

Dimensionar apenas pela ocupação inicial é um erro recorrente. Uma infraestrutura que nasce próxima da saturação tende a exigir obras civis ou elétricas antes do fim da vida útil do cabeamento.

Salas técnicas e espaços de telecomunicações

Racks e distribuidores dependem de espaços com acesso controlado, energia, iluminação, condições ambientais e rotas adequadas. A localização de uma sala técnica influencia comprimento de cabos, quantidade de pontos atendidos, disponibilidade, manutenção e expansão.

Em edifícios existentes, limitações de espaço podem exigir redistribuição de racks, novos backbones ou reorganização por zonas. Essa decisão precisa ser tomada antes da execução, não durante o lançamento de cabos.

Componentes ativos da infraestrutura de rede

Os equipamentos ativos materializam as funções de switching, roteamento, segurança e conectividade. Eles devem ser selecionados a partir dos requisitos da arquitetura, e não o contrário.

Switches de acesso

Switches de acesso concentram usuários e dispositivos. A especificação deve considerar quantidade de portas, velocidades, uplinks, capacidade de comutação, PoE, fontes, empilhamento ou virtualização, protocolos de redundância, recursos de segurança e telemetria.

Uma porta de 1 Gb/s por usuário não significa que todo o switch precisa transmitir simultaneamente a soma nominal de todas as portas. Porém, o projeto deve entender o perfil real de tráfego e dimensionar uplinks e capacidade interna sem criar gargalos incompatíveis com a operação.

Switches de distribuição e core

Distribuição e core agregam tráfego, estabelecem fronteiras L2/L3, políticas e caminhos redundantes. Dependendo do porte, uma arquitetura collapsed core pode concentrar essas funções; em ambientes maiores, módulos separados podem facilitar escala e isolamento de falhas.

A decisão precisa considerar quantidade de redes, tráfego leste-oeste e norte-sul, velocidades, convergência, manutenção, expansão e criticidade. Mais camadas não significam automaticamente maior disponibilidade.

Roteadores, firewalls e SD-WAN

Roteadores e firewalls controlam comunicação entre redes, internet, filiais, parceiros e nuvem. A capacidade deve ser avaliada com os recursos efetivamente habilitados, porque inspeção, VPN, IPS, filtragem e logging podem alterar o throughput disponível.

Em ambientes com múltiplos links, SD-WAN pode adicionar seleção dinâmica de caminhos e políticas por aplicação. A tecnologia, entretanto, não elimina a necessidade de diversidade física e de análise de falhas comuns.

Access points e controladoras Wi-Fi

A WLAN depende do cabeamento e da rede ativa. Access points precisam de enlaces compatíveis, PoE adequado, VLANs, DHCP, roteamento, políticas e capacidade nos uplinks.

O Projeto de Rede Wi-Fi Corporativa deve relacionar cobertura, capacidade, airtime, interferência, perfil de clientes, roaming e infraestrutura cabeada. Instalar APs apenas pela área em metros quadrados tende a produzir resultados inconsistentes.

Componentes lógicos da infraestrutura de rede

A infraestrutura lógica define como os recursos físicos são utilizados. Ela é invisível no rack, mas determina isolamento, caminhos, segurança e comportamento de falhas.

Plano de endereçamento IP

Sub-redes precisam refletir escala, sumarização, zonas, sites e crescimento. Um plano improvisado pode gerar sobreposição, desperdício, dificuldade de roteamento e migrações complexas.

A documentação deve registrar prefixos, gateways, reservas, DHCP, endereços estáticos, VRFs quando aplicável e responsabilidade por cada bloco.

VLANs, sub-redes e zonas de segurança

VLAN não é sinônimo de segurança. Ela cria separação de domínio L2, mas o controle efetivo entre redes depende de roteamento, ACLs, firewalls e políticas.

A segmentação de rede pode separar usuários, servidores, convidados, CFTV, controle de acesso, automação, IoT, gestão e outros sistemas. O objetivo é reduzir propagação de falhas e exposição, além de organizar políticas de comunicação.

Switching, redundância e prevenção de loops

Links redundantes em camada 2 precisam de mecanismos que evitem loops. STP, RSTP, MSTP, MLAG, stacking e outras tecnologias possuem comportamentos e limites distintos.

A engenharia deve definir qual mecanismo mantém a topologia estável, qual é o tempo de convergência esperado e como uma falha será percebida pelos serviços. A existência de dois cabos não é suficiente para afirmar que há redundância.

Roteamento e fronteiras L3

Fronteiras L3 podem reduzir domínios de broadcast e melhorar isolamento e convergência. O posicionamento de gateways, protocolos de roteamento e sumarização deve acompanhar a modularidade da rede.

O projeto deve evitar dependência excessiva de um único equipamento ou domínio quando a criticidade exige manutenção sem interrupção.

QoS

Qualidade de Serviço é relevante quando diferentes tipos de tráfego competem por recursos. Voz, vídeo, controle, replicação, backups e aplicações interativas podem ter sensibilidades diferentes a atraso, jitter e perda.

QoS não cria banda; ela organiza prioridade e comportamento durante contenção. Por isso, deve ser aplicada a partir de requisitos mensuráveis e de uma política coerente em toda a cadeia.

Como dimensionar capacidade da infraestrutura de rede?

Dimensionamento não deve ser feito apenas somando velocidades nominais das portas. A demanda precisa ser modelada por fluxos, simultaneidade, direção, crescimento e períodos de pico.

Comece pelas aplicações e fluxos

Para cada sistema relevante, identifique origem, destino, volume, periodicidade e criticidade. CFTV gera tráfego contínuo para gravação; backups podem produzir janelas de alta utilização; telefonia consome pouca banda, mas é sensível a jitter e perda; virtualização e storage podem gerar tráfego intenso entre servidores.

A matriz de fluxos ajuda a localizar onde o tráfego será agregado e quais enlaces precisam de maior capacidade.

Uplinks e oversubscription

A relação entre portas de acesso e uplinks deve ser coerente com o perfil de uso. Uma oversubscription aceitável em uma rede administrativa pode ser inadequada para edição de vídeo, laboratório, storage ou agregação de câmeras.

O projeto deve explicitar o critério. Caso contrário, uma arquitetura pode parecer suficiente em número de portas e ainda produzir contenção previsível.

Capacidade não é apenas throughput

Buffers, latência, jitter, filas, capacidade de encaminhamento, tabelas MAC, rotas, ACLs, sessões de firewall e recursos de criptografia também podem limitar equipamentos.

A seleção de um ativo precisa utilizar a métrica correspondente à função que ele exercerá. Comparar apenas “Gb/s” de datasheet pode esconder limitações importantes.

PoE faz parte do dimensionamento

O Power over Ethernet transforma o switch em parte da infraestrutura de alimentação de câmeras, access points, telefones, controladores e sensores.

É necessário calcular potência máxima, PoE budget, comportamento com falha de fonte, capacidade da UPS, resistência do cabeamento, aquecimento e prioridade de portas. Um switch com portas suficientes pode não possuir potência suficiente para todos os dispositivos simultaneamente.

Crescimento precisa ser convertido em reserva real

Reserva não deve existir apenas no número de fibras ou portas. É preciso conferir espaço em rack, capacidade de patch panels, DIOs, leitos, fontes, UPS, módulos, licenças e uplinks.

Uma fibra não terminada pode ser reserva útil; uma porta prevista sem espaço no painel, energia ou capacidade de uplink pode não ser.

Disponibilidade e domínios de falha

Redundância precisa ser analisada por domínio de falha. Dois equipamentos podem compartilhar a mesma fonte, UPS, quadro, rack, sala, caminho de fibra ou operadora e, portanto, não oferecer a independência imaginada.

O projeto deve mapear a cadeia completa entre serviço e infraestrutura.

A análise precisa perguntar o que acontece quando falha uma fonte, switch, stack, rack, sala, fibra, duto, firewall, link, serviço DNS ou plataforma de autenticação.

Redundância de equipamento

Equipamentos duplicados precisam possuir sincronismo, protocolos e caminhos adequados. Também é necessário testar failover e retorno ao estado normal.

Redundância de caminho

Dois enlaces em interfaces diferentes podem percorrer a mesma eletrocalha ou DIO. Quando a disponibilidade depende da diversidade, as rotas precisam ser representadas em plantas e confirmadas em campo.

Redundância elétrica

A rede pode ter caminhos lógicos redundantes e falhar integralmente com a perda de uma UPS. Fontes, circuitos, UPS, quadros e autonomia precisam acompanhar a criticidade dos serviços.

Manutenção sem indisponibilidade

Disponibilidade também depende de manter equipamentos e enlaces sem desligar toda a rede. Modularidade, bypass, redundância, documentação e procedimentos de mudança influenciam a mantenabilidade.

Energia, UPS, PoE e condições ambientais

A rede ativa depende de alimentação estável e condições térmicas compatíveis. A potência de um rack não é apenas a soma das etiquetas dos equipamentos; deve considerar carga real, redundância de fontes, crescimento e eficiência.

UPS precisa ser dimensionada com autonomia e estratégia de manutenção. Em sites críticos, a análise deve considerar o comportamento após perda de energia, tempo de bateria, gerador, reinicialização de equipamentos e ordem de recuperação dos serviços.

Temperatura elevada reduz margem de cabeamento, aumenta consumo de ventiladores e pode acelerar falhas. Salas técnicas precisam ter ventilação ou climatização compatível com a carga térmica instalada e futura.

Racks, caminhos metálicos e equipamentos também precisam ser coordenados com a equipotencialização da infraestrutura de rede. Soluções improvisadas de aterramento podem criar riscos e não substituem um projeto coordenado com a instalação elétrica.

Infraestrutura de rede para Wi-Fi, CFTV, controle de acesso e automação

A convergência IP faz com que sistemas antes independentes compartilhem a mesma infraestrutura de telecomunicações. Isso aumenta eficiência, mas também amplia impacto de falhas e exige governança.

CFTV IP

Câmeras geram tráfego contínuo, dependem de PoE e frequentemente precisam manter operação durante falhas de energia. O dimensionamento deve considerar bitrate, quantidade de câmeras, agregação, uplinks, VMS, storage, VLANs, NTP, segurança e disponibilidade.

A Infraestrutura de CFTV IP aprofunda essa cadeia desde a câmera até o armazenamento.

Controle de acesso e interfonia

Controladores, leitores e intercomunicadores podem depender de servidores, nuvem, PoE e serviços de autenticação. O projeto precisa definir comportamento local durante perda de rede, contingência, autonomia e recuperação.

Wi-Fi

Wi-Fi utiliza a infraestrutura cabeada para backhaul, alimentação e serviços de rede. Access points de maior capacidade podem exigir multigigabit Ethernet e classes PoE superiores. A evolução do rádio precisa ser compatibilizada com cabeamento e switches.

Automação, IoT e OT

Sensores, controladores e gateways aumentam a quantidade de dispositivos e podem introduzir equipamentos com ciclo de vida, segurança e protocolos diferentes dos da TI convencional. A segmentação e as fronteiras de responsabilidade precisam ser definidas explicitamente.

Em ambientes industriais, a infraestrutura ainda deve considerar EMC, condições ambientais, disponibilidade e integração entre TI e OT.

Segurança da infraestrutura de rede

Segurança precisa ser incorporada à arquitetura, não adicionada apenas no firewall de internet.

Segmentação e menor privilégio

Sistemas com funções diferentes devem comunicar apenas o necessário. A segmentação reduz propagação de incidentes e facilita políticas específicas por criticidade.

Controle de acesso à rede

802.1X, NAC, autenticação administrativa e políticas de portas podem controlar quem se conecta e quem administra os equipamentos. Portas não utilizadas precisam ter tratamento definido.

Plano de gestão

Interfaces administrativas devem ser separadas do tráfego de usuários sempre que a arquitetura justificar. AAA, MFA, SNMP seguro, SSH, logs e backups de configuração reduzem risco operacional.

Hardening e ciclo de atualização

Firmware, sistemas operacionais e configurações precisam de baseline, controle de versões e processo de atualização. A segurança se deteriora quando equipamentos permanecem sem suporte ou com configurações padrão.

Segurança física

Controle de acesso a racks e salas, identificação de cabos, proteção de portas e gestão de visitantes fazem parte da segurança da infraestrutura. Um atacante com acesso físico pode contornar controles lógicos sofisticados.

Infraestrutura nova x infraestrutura existente: greenfield e brownfield

Em projetos greenfield, a engenharia possui maior liberdade para definir salas, rotas, backbone e equipamentos. Em brownfield, a prioridade é conhecer a condição real antes de projetar a mudança.

O que levantar em uma rede existente?

O diagnóstico deve reconciliar documentação e campo. Entre os elementos relevantes estão racks, switches, firewalls, links, painéis, DIOs, cabos, fibras, ocupação de caminhos, UPS, circuitos, VLANs, sub-redes, portas, dependências de serviços e resultados de testes existentes.

Também é necessário identificar ativos órfãos, cabos sem origem conhecida, configurações sem backup, equipamentos fora de suporte e pontos de falha não documentados.

Baseline antes da mudança

Uma modernização segura precisa registrar desempenho e estado anteriores. Utilização de uplinks, erros, latência, perda, CPU, memória, potência PoE, logs e incidentes ajudam a diferenciar problemas preexistentes de efeitos da mudança.

Migração por ondas

Quando a operação não pode parar, novos caminhos, racks, switches ou fibras podem ser implantados em paralelo. A migração deve ser dividida em ondas com pré-requisitos, janela, responsáveis, teste, critério de sucesso e rollback.

O artigo sobre Adequação de Infraestrutura de Rede aprofunda a engenharia de retrofit e modernização brownfield.

Como normas de cabeamento se relacionam com a infraestrutura de rede?

Normas de cabeamento não especificam toda a arquitetura lógica, mas estabelecem requisitos importantes para a camada física que sustenta a rede.

A ABNT NBR 14565 organiza o cabeamento genérico, seus subsistemas, elementos funcionais e desempenho. A série ABNT NBR 16869 amplia requisitos de planejamento da instalação, ensaios e configurações especiais. A ABNT NBR 16415 trata caminhos e espaços, enquanto a ABNT NBR 17040 aborda equipotencialização da infraestrutura de telecomunicações.

Referências internacionais como ISO/IEC 11801 e ANSI/TIA-568 complementam o arcabouço técnico conforme o contrato e o tipo de empreendimento. A administração e identificação podem ainda utilizar referências como ANSI/TIA-606.

O ponto central é que a citação da norma precisa ser convertida em requisito verificável. Um memorial deve indicar o que será instalado, qual configuração será ensaiada, que documentos serão entregues e quais critérios determinam aprovação.

Documentação técnica e source of truth

A rede se torna mais difícil de operar à medida que a distância entre documentação e realidade aumenta. As Built desatualizado, planilhas paralelas e configurações não registradas elevam risco de mudança e tempo de diagnóstico.

Documentação física

Deve permitir localizar racks, painéis, portas, cabos, fibras, caminhos, tomadas e equipamentos. Plantas e diagramas precisam usar a mesma identificação encontrada em campo.

Documentação lógica

Inclui VLANs, sub-redes, gateways, VRFs, roteamento, políticas, links, endereços, serviços e dependências. Um diagrama lógico não deve tentar substituir a planta física; os dois documentos respondem perguntas diferentes.

Inventário de ativos

Fabricante, modelo, serial, localização, função, versão, suporte, interfaces e relacionamento com outros ativos ajudam a planejar capacidade, manutenção e renovação tecnológica.

Source of truth

Ferramentas como NetBox podem consolidar dispositivos, racks, interfaces, cabos, endereçamento e circuitos. A ferramenta, entretanto, só se torna fonte confiável quando existe processo de atualização e governança.

As Built e gestão de mudanças

O As-Built de Engenharia registra a condição efetivamente implantada. Depois do handover, cada mudança relevante deve atualizar a documentação para evitar regressão ao conhecimento informal.

Infraestrutura de rede em ambientes multi-site, WAN e nuvem

A infraestrutura de uma organização com várias unidades não termina no switch de cada prédio. Filiais, data centers, serviços em nuvem, internet, SaaS e usuários remotos formam um sistema distribuído no qual a disponibilidade depende das interfaces entre LAN, WAN, segurança e serviços externos.

O site deve continuar funcionando quando a WAN falha?

Essa pergunta muda o projeto. Uma filial que depende integralmente de sistemas centralizados pode perder operação mesmo com a LAN local intacta. O levantamento deve identificar quais serviços precisam permanecer disponíveis localmente, quais dependem de data center ou nuvem e quais possuem mecanismos de contingência.

Serviços como DHCP, DNS, autenticação, telefonia, controle de acesso e aplicações operacionais podem exigir estratégias distintas. Em alguns casos, faz sentido manter funções locais; em outros, a arquitetura pode utilizar redundância de links, múltiplas regiões de nuvem ou acesso direto a serviços externos.

Diversidade de operadoras precisa ser física e lógica

Dois circuitos contratados de empresas diferentes não garantem diversidade quando utilizam a mesma entrada de edifício, poste, caixa subterrânea, duto, backbone metropolitano ou ponto de presença. O projeto deve mapear, na medida possível, a infraestrutura compartilhada que possa criar falha comum.

Também é necessário verificar equipamentos de borda, firewalls, fontes, UPS e caminhos internos. Um par de links que termina no mesmo equipamento sem redundância pode continuar dependente de um único ponto de falha.

Internet, WAN privada e SD-WAN

MPLS, internet dedicada, banda larga empresarial, links móveis e outras tecnologias podem ser combinadas de acordo com criticidade, cobertura, latência, SLA e custo. SD-WAN adiciona políticas e seleção dinâmica de caminhos, mas não transforma enlaces fisicamente comuns em rotas independentes.

O projeto deve definir quais aplicações podem usar cada caminho, critérios de failover, comportamento durante degradação e monitoramento dos circuitos. Para aplicações sensíveis, perda e latência podem ser mais relevantes que a simples disponibilidade do link.

Conectividade com nuvem

Aplicações SaaS e workloads em cloud deslocam parte do tráfego que antes ficava dentro do campus. Isso pode alterar o perfil dos uplinks, a importância da internet e a localização dos controles de segurança.

Quando existem conexões privadas com provedores de nuvem, VPNs site-to-site ou múltiplas regiões, elas precisam entrar nos diagramas e na análise de domínios de falha. A rede física do site, a borda e os serviços em nuvem devem ser tratados como partes da mesma cadeia de disponibilidade.

Baseline, KPIs e critérios mensuráveis de desempenho

Uma infraestrutura não deve ser classificada como “boa” ou “ruim” apenas pela percepção dos usuários. Antes de modernizar e depois de comissionar, a engenharia precisa construir um conjunto de métricas que permita comparar comportamento, capacidade e estabilidade.

O que medir no baseline?

A escolha das métricas depende da arquitetura, mas um baseline corporativo pode combinar:

• utilização média e de pico dos uplinks;
• erros físicos, CRC, descartes e flaps de interfaces;
• latência e perda entre pontos relevantes;
• jitter em serviços sensíveis a tempo;
• uso de CPU e memória dos equipamentos críticos;
• ocupação de tabelas e sessões quando aplicável;
• potência PoE utilizada e reserva disponível;
• número de portas e fibras livres;
• ocupação de racks, DIOs e caminhos;
• temperatura e alarmes de infraestrutura;
• disponibilidade de links e equipamentos;
• tempo de convergência em eventos de failover;
• incidentes recorrentes e tempo médio de recuperação.

Uma fotografia de poucos minutos pode não representar o ambiente. Em redes com variação diária, mensal ou sazonal, a janela de observação deve capturar os períodos de maior demanda.

Capacidade instalada, capacidade utilizável e margem

Capacidade nominal é o valor máximo anunciado pelo componente. Capacidade utilizável é aquilo que permanece disponível considerando arquitetura, políticas, redundância e condição de falha. Margem é o espaço entre a demanda observada ou projetada e a capacidade utilizável.

Esses conceitos evitam decisões equivocadas. Um switch pode possuir fontes capazes de determinado PoE budget em condição normal, mas disponibilizar menos potência após a falha de uma fonte. Um firewall pode anunciar throughput elevado, mas ter capacidade menor quando inspeção e VPN estão habilitadas. Um backbone de 10 Gb/s pode possuir margem insuficiente durante backup e replicação simultâneos.

SLA interno e SLO de engenharia

Nem toda rede precisa do mesmo nível de disponibilidade. O requisito deve ser definido de acordo com o impacto de uma interrupção. Aplicações administrativas, segurança eletrônica, telefonia de emergência, automação ou produção podem possuir objetivos diferentes.

Em vez de especificar genericamente “alta disponibilidade”, o projeto pode estabelecer condições verificáveis: quais falhas individuais não podem interromper o serviço, tempo máximo de convergência, autonomia elétrica mínima, tempo de recuperação e janelas permitidas para manutenção.

Critérios de aceitação precisam existir antes da obra

O baseline do ambiente existente e os critérios do projeto formam a referência para o aceite. Depois da implantação, a equipe deve conseguir responder se houve aumento de capacidade, redução de erros, melhoria de disponibilidade e eliminação dos riscos que justificaram o investimento.

Essa comparação também protege o processo de mudança: problemas preexistentes ficam registrados, enquanto regressões introduzidas na implantação podem ser identificadas com evidências.

Como especificar e contratar uma infraestrutura de rede?

Contratar por uma lista de marcas e quantidades sem arquitetura definida transfere decisões críticas para a execução. O resultado pode variar significativamente entre propostas e dificultar comparação técnica.

Uma contratação robusta deve partir de requisitos funcionais e verificáveis.

Escopo e premissas

Defina sites, áreas, sistemas, horários, restrições de obra, ativos existentes, responsabilidades e interfaces com terceiros.

Critérios de desempenho

Especifique capacidades, velocidades, PoE, disponibilidade, latência quando relevante, quantidade de portas, reservas, compatibilidade e requisitos de segurança.

Entregáveis

Plantas, diagramas, memoriais, listas, configurações, relatórios de testes, backups, inventário e As Built precisam aparecer como entregáveis formais.

Critérios de equivalência

Quando a contratação permite alternativas, os critérios devem comparar desempenho, interfaces, funcionalidades, suporte e interoperabilidade. “Similar” sem matriz técnica é uma fonte recorrente de disputa.

Plano de testes e aceite

O edital ou contrato deve dizer como cada requisito será verificado. Critérios de aceite definidos somente após a implantação criam assimetria entre contratante e contratada.

Testes, certificação e comissionamento

Uma rede “pingando” não comprova que a infraestrutura está pronta. O aceite precisa combinar evidências da camada física, dos ativos, da lógica e dos serviços.

Certificação do cabeamento

Enlaces metálicos devem ser testados na categoria e configuração contratadas. Em fibra, inspeção, limpeza, perda, comprimento, polaridade e caracterização por OTDR quando requerida precisam estar associados a identificadores rastreáveis.

O artigo Como Certificar uma Rede Estruturada detalha a diferença entre simples conectividade e comprovação de desempenho do enlace.

Testes dos ativos

Devem verificar versões, redundância, estado de interfaces, erros, utilização, PoE, protocolos, autenticação, logs e recursos contratados.

Testes de conectividade e serviços

Valide comunicação entre zonas autorizadas, bloqueios esperados, DNS, DHCP, NTP, AAA, internet, VPNs e aplicações críticas. O teste deve refletir fluxos reais, não apenas ICMP entre dois endereços.

Testes de falha

Quando há requisito de alta disponibilidade, simule de forma controlada a perda de links, fontes, membros, uplinks ou outros elementos previstos. Registre tempo de convergência, impacto e recuperação.

Baseline pós-implantação

Após o aceite, registre utilização, latência, erros, tabelas, potência e demais indicadores relevantes. Esse baseline será referência para troubleshooting e expansão futura.

Operação, manutenção e ciclo de vida

Infraestrutura de rede não termina no comissionamento. A operação precisa preservar desempenho, segurança e rastreabilidade durante mudanças.

Monitoramento contínuo

Disponibilidade, utilização, erros, descartes, CPU, memória, temperatura, potência PoE e estado de links ajudam a detectar degradação antes da indisponibilidade total.

Backup e controle de configuração

Configurações precisam ser versionadas e recuperáveis. Mudanças relevantes devem possuir registro, responsável, justificativa e, em ambientes críticos, plano de rollback.

Gestão de capacidade

Tendências de utilização de portas, uplinks, fibras, PoE, racks e caminhos indicam quando a expansão precisa ser planejada. Esperar saturação elimina margem para engenharia e contratação adequada.

Gestão de obsolescência

Fim de suporte, fim de venda, limitações de software e indisponibilidade de peças precisam entrar no plano de renovação. Trocar equipamentos apenas após falha pode aumentar risco e custo.

Manutenção da documentação

Toda alteração precisa atualizar inventário, diagramas, portas, endereçamento e As Built. Sem essa disciplina, a confiabilidade documental diminui a cada intervenção.

Infraestrutura de rede e troubleshooting

Troubleshooting eficiente começa com delimitação do domínio de falha e coleta de evidências. Trocar equipamentos aleatoriamente pode mascarar sintomas sem eliminar a causa.

O diagnóstico deve correlacionar camada física, interface, switching, roteamento, serviços, segurança e aplicação. Erros de CRC, perda de sinal, flapping, saturação, descartes, conflitos de IP, DHCP, DNS e políticas de firewall produzem sintomas diferentes e precisam ser medidos.

O artigo sobre Troubleshooting de Redes apresenta um método por camadas e causa raiz. Já o conteúdo sobre Estabilidade e Desempenho de Rede aprofunda métricas e correções estruturais.

Erros comuns em infraestrutura de rede

Alguns erros aparecem repetidamente em ambientes corporativos e industriais:

• comprar equipamentos antes de definir arquitetura e requisitos;
• considerar quantidade de portas sem analisar capacidade de uplink e PoE;
• tratar redundância lógica como se garantisse diversidade física;
• instalar Wi-Fi sem estudo de cobertura e capacidade;
• misturar sistemas com criticidades diferentes sem segmentação;
• utilizar cabeamento sem certificação ou rastreabilidade;
• subdimensionar racks, caminhos e reservas;
• concentrar serviços críticos em uma única UPS ou sala;
• não documentar VLANs, sub-redes, portas, fibras e dependências;
• aceitar a rede apenas porque existe conectividade básica;
• ignorar logs, monitoramento e baseline;
• executar retrofit sem levantamento confiável;
• não definir rollback para mudanças críticas;
• manter equipamentos sem suporte sem plano de substituição;
• tratar As Built como documento de encerramento que nunca mais será atualizado.

Esses problemas têm uma característica comum: decisões locais são tomadas sem considerar o comportamento do sistema completo.

Quando contratar apoio de engenharia para infraestrutura de rede?

Apoio especializado é especialmente útil quando a infraestrutura precisa ser implantada, ampliada, modernizada, auditada ou documentada sem comprometer a operação.

Cenários típicos incluem novas sedes, reformas, expansão de escritórios, redes industriais, data centers, implantação de Wi-Fi, CFTV IP, controle de acesso, integração de múltiplos sites, redes com falhas recorrentes e ambientes que cresceram sem documentação.

Também faz sentido contratar engenharia independente quando é necessário produzir escopo para licitação, avaliar propostas, definir equivalências, fiscalizar execução, validar testes ou conduzir aceite técnico.

O papel da engenharia não é apenas indicar equipamentos. É transformar requisitos operacionais em arquitetura, documentos, critérios mensuráveis e evidências de conformidade.

Considerações finais

Infraestrutura de rede é uma disciplina de integração. Cabos, fibras, switches, firewalls, Wi-Fi, energia, PoE, endereçamento, segurança e monitoramento só entregam resultado consistente quando fazem parte de uma arquitetura coerente e documentada.

Projetar essa infraestrutura significa antecipar capacidade, disponibilidade, segurança, crescimento, manutenção e falhas. Em ambientes existentes, significa primeiro construir um baseline confiável; em novas implantações, significa transformar requisitos em documentos que permitam contratar, executar e aceitar com critérios objetivos.

Quando projeto, implantação, certificação, comissionamento, As Built e operação formam um ciclo único, a rede deixa de depender de improvisos e passa a ser uma infraestrutura administrável, auditável e preparada para evolução.

Referências técnicas

[1] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 14565: cabeamento estruturado para edifícios comerciais. Rio de Janeiro: ABNT.

[2] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 16415: caminhos e espaços para cabeamento estruturado. Rio de Janeiro: ABNT.

[3] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 16869: cabeamento estruturado. Rio de Janeiro: ABNT.

[4] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 17040: equipotencialização da infraestrutura de cabeamento para telecomunicações. Rio de Janeiro: ABNT.

[5] INTERNATIONAL ORGANIZATION FOR STANDARDIZATION; INTERNATIONAL ELECTROTECHNICAL COMMISSION. ISO/IEC 11801-1:2017 — Information technology — Generic cabling for customer premises — Part 1: General requirements. Geneva: ISO/IEC. Disponível em: https://www.iso.org/standard/66182.html

[6] TELECOMMUNICATIONS INDUSTRY ASSOCIATION. ANSI/TIA-568.2-E e ANSI/TIA-568.5-1: novos padrões para cabeamento de telecomunicações. Arlington: TIA, 2024. Disponível em: https://tiaonline.org/standardannouncement/tia-publishes-new-standards-ansi-tia-568-2-e-and-ansi-tia-568-5-1/

[7] TELECOMMUNICATIONS INDUSTRY ASSOCIATION. ANSI/TIA-606-E — Administration Standard for Telecommunications Infrastructure. Arlington: TIA. Disponível em: https://tiaonline.org/standardannouncement/tia-issues-a-recirculation-ballot-and-public-review-notification-for-tia-606-e-administration-standard-for-telecommunications-infrastructure-2/

[8] TELECOMMUNICATIONS INDUSTRY ASSOCIATION. ANSI/TIA-607-E — Generic Telecommunications Bonding and Grounding (Earthing) for Customer Premises. Arlington: TIA, 2024. Disponível em: https://tiaonline.org/standardannouncement/tia-publishes-new-standard-ansi-tia-607-e-generic-telecommunications-bonding-and-grounding-earthing-for-customer-premises/

Perguntas frequentes

O que é infraestrutura de rede?

É o conjunto integrado de recursos físicos, ativos, lógicos, elétricos e operacionais que sustenta a comunicação entre usuários, sistemas, servidores, internet, nuvem, Wi-Fi, CFTV, automação e outros serviços digitais.

Quais são os principais componentes de uma infraestrutura de rede?

Cabeamento estruturado, fibra óptica, racks, DIOs, caminhos, switches, roteadores, firewalls, access points, UPS, PoE, endereçamento, VLANs, serviços de rede, monitoramento e documentação.

Qual é a diferença entre infraestrutura de rede e projeto de rede?

Infraestrutura de rede é o sistema que sustenta a comunicação. Projeto de rede é o processo de engenharia que transforma requisitos em arquitetura, especificações, documentos, critérios de implantação e validação.

Qual é a relação entre infraestrutura de rede e cabeamento estruturado?

O cabeamento estruturado é a base passiva da infraestrutura: organiza cabos, fibras, tomadas, racks, distribuidores, caminhos, identificação e testes. A infraestrutura de rede também inclui ativos, lógica, energia, serviços e operação.

Como dimensionar uma infraestrutura de rede?

O dimensionamento deve partir dos fluxos e aplicações, considerando simultaneidade, uplinks, PoE, capacidade dos equipamentos, redundância, crescimento, espaço físico, energia, caminhos e requisitos de segurança.

Dois links ou dois switches garantem redundância?

Não. É necessário verificar domínios de falha compartilhados, como fontes, UPS, racks, salas, rotas de cabos, firewalls e infraestrutura externa. Redundância só existe quando a independência necessária é comprovada.

Infraestrutura de rede precisa de certificação e comissionamento?

Sim. O cabeamento deve ser certificado conforme a configuração contratada e os sistemas ativos precisam ser validados quanto a capacidade, políticas, serviços, redundância, falhas e recuperação.

O que deve constar no As Built da rede?

Plantas, diagramas físicos e lógicos, racks, painéis, portas, cabos, fibras, ativos, endereçamento, VLANs, links, resultados de testes e alterações executadas, com identificação coerente com o campo.

Quando uma rede existente precisa de diagnóstico brownfield?

Quando existem falhas recorrentes, documentação desatualizada, expansão sem padrão, ativos desconhecidos, saturação, obsolescência ou necessidade de modernização sem interromper a operação.

Quando contratar engenharia independente para infraestrutura de rede?

Quando é necessário levantar, projetar, especificar, licitar, fiscalizar, testar, modernizar ou aceitar uma infraestrutura com requisitos de desempenho, segurança, disponibilidade e documentação verificáveis.

Materiais técnicos complementares

Soluções relacionadas

• Cabeamento Estruturado
• Conectividade e Rede Lógica
• Redes Ópticas

Serviços relacionados

• Projeto de Telecomunicações
• Projeto de Cabeamento Estruturado
• Site Survey
• Due Diligence Técnica
• Ensaios e Testes Técnicos
• As-Built de Engenharia

Conteúdos principais sobre o tema

• Projeto de Rede: etapas, arquitetura e documentação técnica
• Arquitetura de Rede Corporativa: camadas, modelos e critérios de projeto
• Guia Completo sobre Cabeamento Estruturado
• Fibra Óptica em Projetos de Rede

Conteúdos técnicos correlatos

• Power over Ethernet (PoE)
• Adequação de Infraestrutura de Rede
• Troubleshooting de Redes
• Estabilidade e Desempenho de Rede
