Infraestrutura de CFTV IP: como dimensionar rede, PoE, switches, backbone, VMS, servidores, storage, disponibilidade, cybersecurity, testes e documentação.
Confira!
A infraestrutura de CFTV IP é a base física e lógica que permite às câmeras transmitir vídeo com desempenho previsível, receber alimentação, integrar-se ao VMS, gravar evidências e continuar operando diante das falhas previstas pelo projeto. Ela envolve cabeamento, PoE, switches, uplinks, backbone, fibra óptica, VLANs, servidores, storage, sincronismo de tempo, proteção elétrica, cybersecurity, comissionamento e documentação.
Em instalações de maior porte, projetar CFTV não significa apenas contar câmeras e portas de switch. O sistema deve ser dimensionado a partir dos fluxos de dados, potência disponível, concentração de tráfego, retenção, disponibilidade requerida e interfaces com outros subsistemas. Quando essas variáveis são tratadas isoladamente, o gargalo costuma aparecer no uplink, no PoE budget, no storage ou na recuperação das gravações — muitas vezes somente depois da implantação.
Arquitetura física e lógica: o CFTV como sistema distribuído
A câmera é apenas o primeiro nó de uma cadeia. O vídeo nasce no edge, atravessa o enlace de acesso, chega ao switch PoE, é agregado nos uplinks, percorre o backbone, alcança servidores de gravação e storage e, por fim, é disponibilizado ao VMS, às estações de operação e às integrações. Cada camada possui capacidade, dependências e modos de falha próprios.
Essa arquitetura deve ser lida em dois sentidos. No sentido do fluxo de vídeo, o projeto acompanha a agregação crescente até o servidor. No sentido da dependência operacional, ele identifica o que ocorre quando um componente deixa de funcionar. Um switch de acesso pode afetar dezenas de câmeras; um uplink pode isolar um edifício; um storage pode comprometer centenas de canais; uma falha no serviço de tempo pode reduzir a confiabilidade forense de todo o sistema.
A arquitetura física também não é independente da lógica. VLANs, roteamento, ACLs, multicast, serviços de infraestrutura e políticas de acesso definem quem pode comunicar-se com quem. É por isso que o Projeto de CFTV IP e Videomonitoramento precisa conversar com o projeto de rede, cabeamento, energia e proteção, e não ser desenvolvido como uma ilha tecnológica.
Tráfego de vídeo: dimensionar pela carga, não pela resolução
A infraestrutura de CFTV deve ser modelada pelos fluxos e interfaces do sistema. Rede, redundância, segmentação, PoE e backbone precisam nascer da mesma arquitetura, antes da contratação dos equipamentos.
A resolução da câmera influencia o volume de dados, mas não determina sozinha o bitrate. Codec, taxa de quadros, perfil de compressão, complexidade da cena, iluminação, ruído, movimento, controle de taxa, analíticos e quantidade de streams simultâneos alteram a carga efetiva.
O artigo sobre controle da taxa de bits em sistemas de vídeo IP aprofunda CBR, VBR e comportamento dos codecs. Para a infraestrutura, a consequência principal é outra: o projeto precisa trabalhar com carga agregada e com cenários de pico, não apenas com o valor médio de uma câmera isolada.
| Variável | Impacto na infraestrutura | Erro de projeto recorrente |
| Bitrate médio | Define a carga ordinária e a geração de dados | Usá-lo como único valor de dimensionamento |
| Bitrate máximo | Representa picos de cena e limites de VBR | Ignorar picos justamente durante eventos relevantes |
| Streams simultâneos | Multiplica tráfego para gravação, visualização e análise | Pressupor um único stream por câmera |
| Número de câmeras | Determina a agregação por switch, uplink e servidor | Avaliar somente a porta individual |
| Playback e exportação | Gera tráfego de saída do servidor/storage | Dimensionar somente a escrita |
| Failover | Pode concentrar carga em menos servidores ou enlaces | Testar apenas a condição normal |
Considere vinte câmeras com limite de 8 Mb/s. A carga nominal agregada pode chegar a 160 Mb/s antes de considerar overhead, streams adicionais, clientes simultâneos, replicação ou failover. A porta da câmera individual não é o problema; a pergunta de engenharia é onde esses fluxos se somam e qual margem existe nesse ponto.
Em sistemas maiores, convém construir uma matriz de fluxos. Ela relaciona origem, destino, protocolo, bitrate esperado, criticidade e condição degradada. Isso evita a simplificação de somar todas as câmeras do empreendimento como se todo tráfego percorresse exatamente o mesmo caminho.
Uplink não deve operar como ponto de estrangulamento
O uplink do switch de acesso concentra vários streams. Uma interface de 1 Gb/s pode ser tecnicamente suficiente para dezenas de câmeras em um cenário e inadequada em outro, conforme bitrate, número de streams e crescimento. O mesmo raciocínio vale para links de 10 Gb/s no core: a velocidade nominal por si só não prova capacidade sistêmica.
O projeto precisa avaliar utilização esperada, margem, oversubscription aceitável, capacidade de comutação do equipamento e impacto de uma falha. Quando dois uplinks existem apenas para redundância, deve-se verificar se um único enlace restante consegue suportar a carga degradada.
A discussão geral sobre tráfego de rede, broadcast e multicast ajuda a interpretar essas relações fora do contexto exclusivo do CFTV.
PoE: potência por porta, orçamento total e efeito térmico
Power over Ethernet simplifica a alimentação das câmeras porque dados e energia compartilham o cabeamento balanceado. Essa conveniência, porém, cria uma segunda camada de dimensionamento no switch: além da capacidade de rede, existe a capacidade elétrica.
Os padrões IEEE 802.3af, 802.3at e 802.3bt organizam diferentes classes e tipos de PoE. Como referência de projeto, os limites máximos no PSE chegam a aproximadamente 15,4 W no Type 1, 30 W no Type 2, 60 W no Type 3 e 90 W no Type 4. A potência efetivamente disponível no dispositivo alimentado é menor devido às perdas no canal. Portanto, a verificação deve usar a combinação entre requisito do PD, capacidade por porta e PoE budget do PSE.
Uma câmera fixa simples pode consumir poucos watts, enquanto PTZ, iluminadores IR, aquecedores, intercomunicadores ou outros dispositivos podem exigir patamares significativamente maiores. O fato de um switch possuir 24 ou 48 portas PoE não significa que consiga entregar a potência máxima em todas simultaneamente.
Exemplo de PoE budget
Suponha 24 câmeras com consumo de projeto de 15 W cada. A carga é de 360 W. Aplicando uma reserva de 25%, a referência sobe para 450 W. O switch selecionado precisa sustentar esse valor nas condições previstas de operação — inclusive quando a arquitetura usa fontes redundantes e uma delas falha.
Esse último ponto é crítico: alguns equipamentos anunciam um PoE budget maior com duas fontes instaladas, mas operam com capacidade reduzida após a perda de uma fonte. Se o requisito é continuidade, o projeto deve verificar o budget em condição N, não apenas o máximo em N+1.
PoE também aquece o cabeamento
A corrente contínua aumenta as perdas resistivas dos condutores. Em feixes com muitos enlaces energizados, o acréscimo de temperatura pode elevar a atenuação e reduzir a margem do canal. A TIA TSB-184-A trata o tema de agrupamento e elevação térmica; a literatura técnica disponível na base A3A mostra que o efeito se torna mais severo à medida que aumentam corrente, número de pares energizados e quantidade de cabos agrupados.
Isso explica por que a escolha do cabo não deve ser feita apenas pela etiqueta “Cat6” ou “Cat6A”. Diâmetro do condutor, material, resistência, temperatura nominal, instalação em feixes e ventilação influenciam o desempenho. Para novas implantações com PoE de maior potência, categorias e construções com melhor comportamento térmico oferecem mais margem.
Cabos com condutores CCA não devem ser tratados como equivalentes a cabos de cobre especificados para cabeamento estruturado. A maior resistência elétrica do alumínio é particularmente indesejável em aplicações PoE.
O tema é aprofundado em Cabeamento de Rede para CFTV IP e em Cat5e x Cat6 para CFTV IP.
Cabeamento horizontal, MPTL, racks e backbone óptico
A infraestrutura de acesso precisa conciliar desempenho Ethernet, PoE, ambiente, instalação e manutenção. Cat5e, Cat6 e Cat6A podem atender diferentes aplicações, desde que o canal esteja dentro das especificações correspondentes. A resolução da câmera não define a categoria: uma câmera 4K pode transmitir por um enlace Cat5e conforme, enquanto um empreendimento pode adotar Cat6A por estratégia de ciclo de vida, potência, convergência ou padronização.

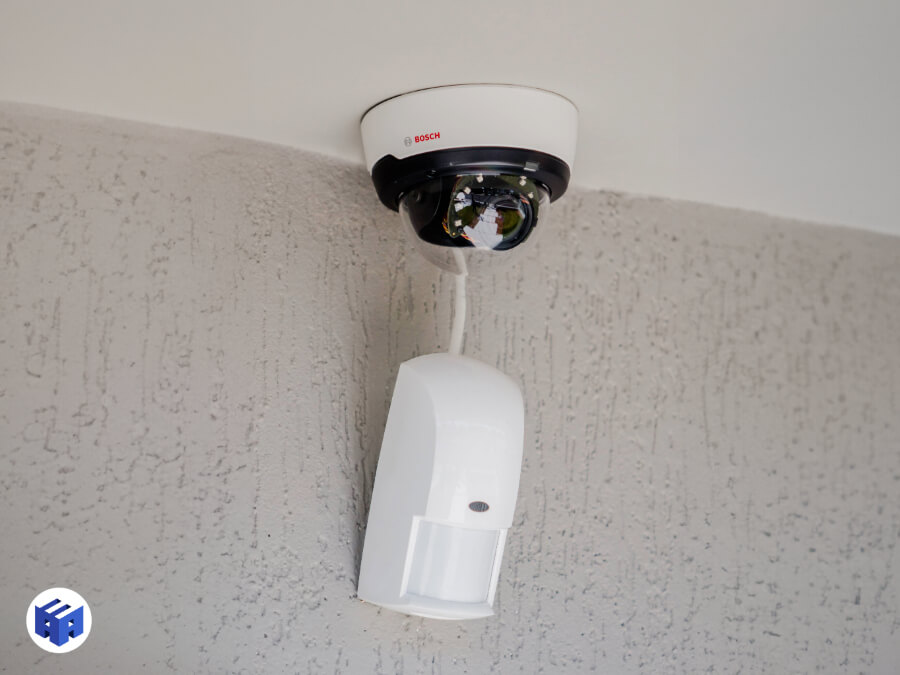

Para câmeras fixas em teto, fachada, caixa técnica ou poste, o MPTL — Modular Plug Terminated Link pode eliminar a tomada de telecomunicações e o patch cord no dispositivo. Isso reduz interfaces físicas, mas exige plugue de campo apropriado ao cabo, categoria e blindagem. MPTL não deve ser confundido com a crimpagem improvisada de um plugue genérico em cabo horizontal. O enlace precisa ser ensaiado na configuração correspondente. O conteúdo MPTL no Cabeamento Estruturado detalha essa aplicação.

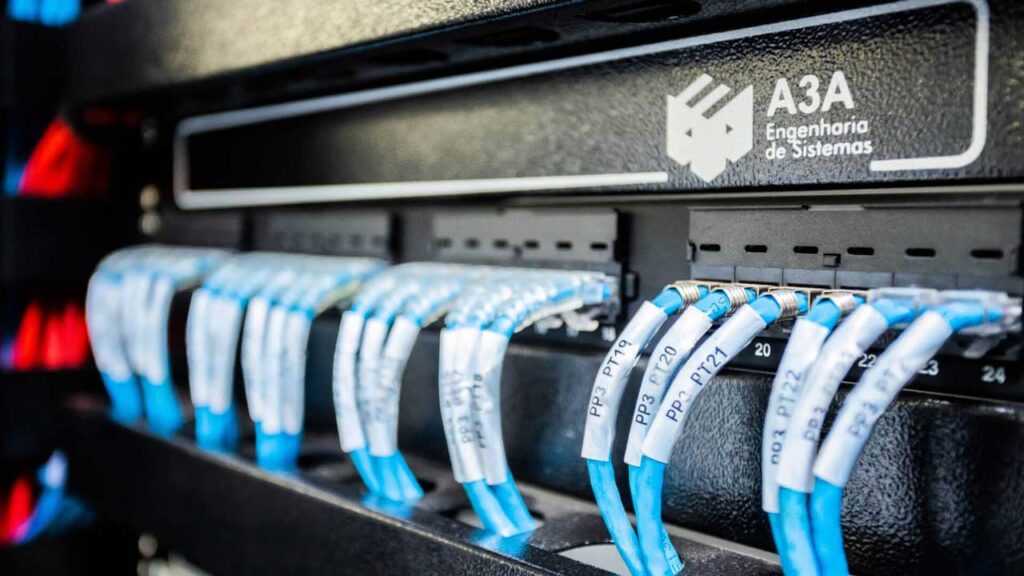

Racks são nós de energia, telecomunicações e manutenção
O rack não é apenas um gabinete. Ele concentra patch panels, DIOs, switches, fontes, UPS, organizadores e, em alguns casos, equipamentos de computação. Sua localização define comprimentos de cabeamento, domínio de falha e acessibilidade para manutenção.
O projeto deve prever espaço em U, profundidade, capacidade térmica, alimentação, autonomia, aterramento/equipotencialização, segregação, entrada e saída de cabos, reservas e controle físico de acesso. Em arquiteturas distribuídas, racks intermediários permitem aproximar PoE das câmeras e limitar comprimentos horizontais.
Fibra óptica no backbone
A fibra óptica é especialmente adequada para interligações entre edifícios, grandes áreas, ambientes eletromagneticamente agressivos, backbones de maior capacidade e situações em que se deseja eliminar conexão galvânica entre setores. Ela não transporta PoE, portanto uma arquitetura comum utiliza backbone óptico até um armário local e cobre/PoE no trecho final.
Além de capacidade e distância, o projeto óptico precisa definir tipo de fibra, quantidade de fibras, conectividade, transceptores, orçamento óptico, reservas, topologia e rota física. Dois enlaces ópticos passando pela mesma infraestrutura subterrânea continuam compartilhando um modo comum de falha. Para o dimensionamento completo dessa camada, consulte o serviço de Projeto de Fibra Óptica e Redes Ópticas.

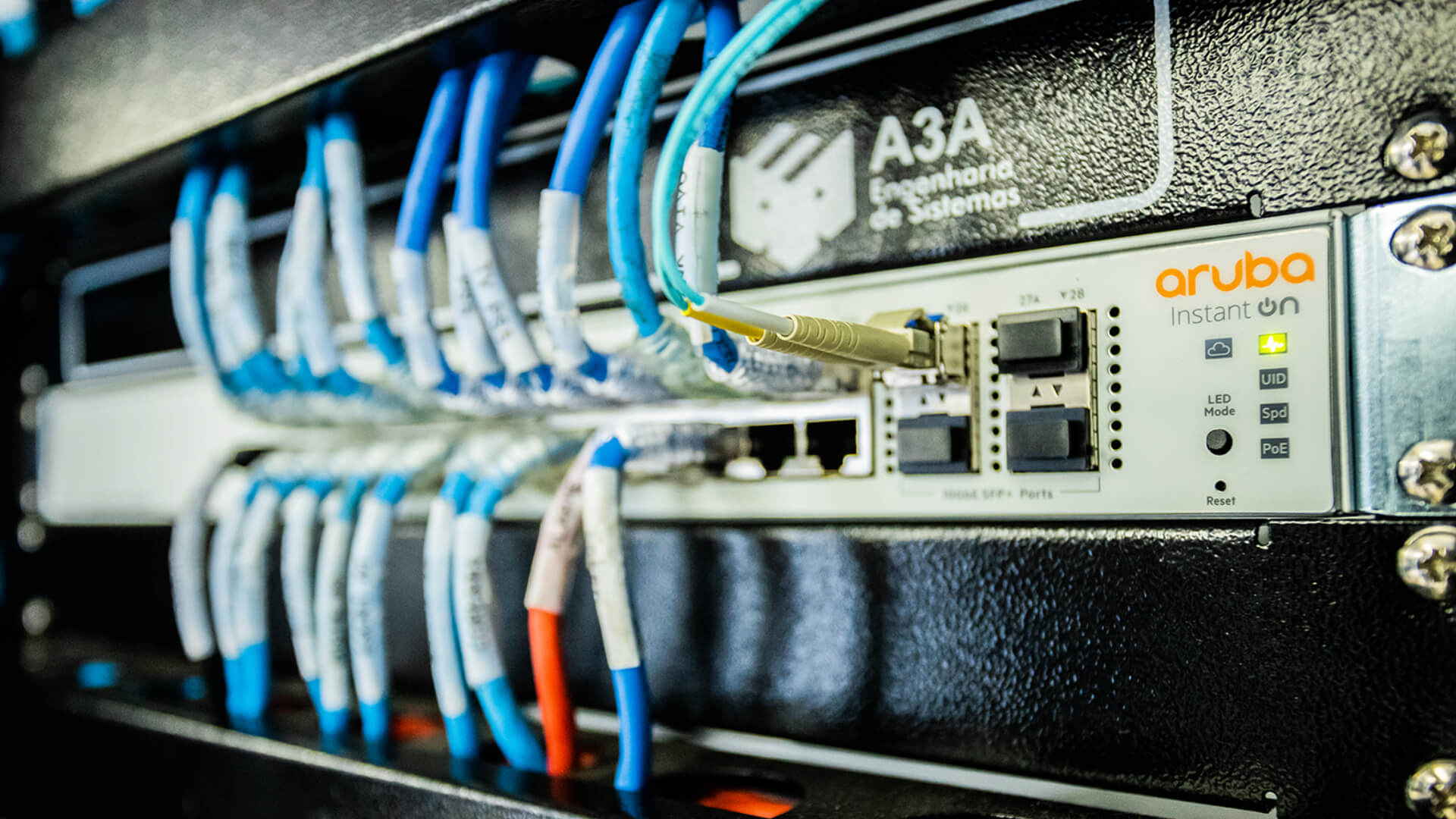

Switches, VLANs, QoS e multicast: a rede lógica do CFTV
Um switch para CFTV deve ser especificado por desempenho e função. Número de portas é apenas uma variável. Capacidade de comutação, uplinks, PoE por porta, PoE budget, tabelas de encaminhamento, VLANs, STP ou tecnologias equivalentes, LACP, multicast, telemetria, logs, fontes, temperatura e formato físico podem ser relevantes conforme a arquitetura.
A página de Projeto de Rede Lógica e Redes Corporativas mostra por que arquitetura, redundância, segmentação e segurança precisam ser tratadas em conjunto quando o CFTV compartilha a infraestrutura de TI.
VLAN é segmentação, não isolamento absoluto
Separar câmeras em VLAN própria melhora organização e reduz exposição direta, mas não substitui controles de segurança. O projeto deve definir fluxos autorizados entre câmeras, VMS, servidores, estações, sistemas integrados, DNS, NTP, serviços de autenticação e ferramentas de gestão.
ACLs e firewalls podem restringir comunicações. O princípio é permitir somente os fluxos necessários à operação e manutenção. Redes “fechadas” também precisam ser administradas: notebooks de manutenção, acessos remotos, gateways e integrações criam superfícies de ataque.
QoS não corrige enlace subdimensionado
QoS pode priorizar tráfego crítico quando múltiplas aplicações competem pela mesma capacidade. Ela é útil em redes convergentes, mas não cria banda. Se o enlace permanece saturado, QoS apenas decide qual fluxo sofrerá primeiro. O dimensionamento físico continua sendo a primeira barreira contra congestionamento.
Multicast precisa de desenho, não de ativação genérica
Multicast pode reduzir a duplicação de streams quando vários clientes consomem o mesmo vídeo, mas sua adoção depende do VMS, das câmeras e da arquitetura de rede. IGMP snooping, querier, roteamento multicast e limites de domínio precisam ser coerentes. Um multicast mal controlado pode transformar-se em flooding e distribuir tráfego a portas que não o solicitaram.
VMS, servidores e storage: dimensionar a carga de trabalho
O Video Management System (VMS) coordena dispositivos, usuários, gravação, eventos, mapas, playback e integrações. Em ambientes corporativos, suas funções podem ser distribuídas entre servidores de gerenciamento, gravação, eventos, banco de dados, analytics, mobile e serviços auxiliares.
A infraestrutura computacional deve nascer da carga de trabalho real. “Servidor para CFTV” não é uma especificação suficiente. É necessário informar quantidade de câmeras, bitrate agregado, codec, gravação, analytics, número de clientes, playback, exportação, failover e retenção.
Servidor de gravação: entrada e saída importam
O recording server recebe streams das câmeras e grava no storage, mas também precisa atender reprodução, exportação, recuperação e, eventualmente, transcodificação. O gargalo pode estar em CPU, memória, interface de rede, controladora, barramento ou I/O de armazenamento.
Ao distribuir câmeras entre servidores, o projeto deve observar a condição de falha. Se um servidor de failover assumir dois recording servers, sua infraestrutura de rede e storage precisa suportar a carga combinada durante esse período.
Storage: capacidade não é o único requisito
Storage de CFTV é uma carga predominantemente sequencial e contínua, mas sofre variações durante playback, exportações, rebuild de RAID, retenção e failover. O dimensionamento deve verificar capacidade útil, throughput, IOPS quando aplicável, resiliência, reconstrução, expansão e manutenção.
Uma aproximação útil para gravação contínua em unidades decimais é:
Volume diário por câmera (GB) ≈ bitrate médio (Mb/s) × 10,8.
Assim, 100 câmeras a 4 Mb/s geram aproximadamente 43,2 GB por câmera/dia, ou 4,32 TB/dia no conjunto. Em 30 dias, o payload nominal é de aproximadamente 129,6 TB, antes de considerar reserva operacional, filesystem, RAID, snapshots ou políticas adicionais. Com 20% de margem apenas sobre o payload, a referência já alcança aproximadamente 155,5 TB.
O cálculo não deve ser usado de forma cega. Gravação por evento, VBR, múltiplos perfis, retenções diferenciadas e analytics alteram o resultado. O valor correto nasce da política de gravação e da matriz de câmeras.
| Item de storage | Pergunta de engenharia | Evidência esperada |
| Capacidade útil | Quantos dias precisam ser preservados? | Memória de cálculo de retenção |
| Escrita | O array sustenta o bitrate de gravação? | Especificação e teste de carga |
| Leitura | Playback/exportação coexistem com gravação? | Cenário de operação simultânea |
| RAID | Qual falha de disco é tolerada? | Arquitetura e capacidade após proteção |
| Rebuild | O sistema mantém desempenho durante reconstrução? | Teste ou dado técnico verificável |
| Expansão | Como aumentar capacidade sem reconstrução disruptiva? | Estratégia de crescimento |
RAID aumenta tolerância a falhas conforme sua configuração, mas não equivale a backup. Se existe requisito de preservação independente, cadeia de custódia ou retenção protegida, a arquitetura precisa prever mecanismos adicionais.
Edge storage como camada de resiliência
Armazenamento local na câmera pode funcionar como gravação principal em arquiteturas específicas ou como buffer de failover quando a comunicação com o servidor é interrompida. Para ter valor operacional, o projeto precisa verificar capacidade, endurance, política de gravação e mecanismo de recuperação para o VMS. Não se deve presumir que qualquer cartão SD oferece failover transparente.
Disponibilidade, tempo e cybersecurity
Disponibilidade não é uma característica isolada de um produto; é propriedade da arquitetura. O projeto deve mapear domínios de falha e identificar quantos dispositivos ou funções são perdidos quando cada componente falha.
Uma análise simples pode partir da cadeia câmera → switch → uplink → core → recording server → storage. Em cada ponto, pergunta-se: qual é o impacto da falha, quanto tempo a recuperação pode levar e qual alternativa permanece disponível? Essa abordagem torna a redundância mensurável.
| Domínio de falha | Consequência possível | Contramedida de projeto |
| Switch de acesso | Perda de um conjunto de câmeras | Distribuição física, redundância conforme criticidade |
| Fonte PoE | Perda simultânea de energia de várias câmeras | Fonte redundante, UPS, budget em condição degradada |
| Uplink | Isolamento de rack ou edifício | Caminhos e equipamentos redundantes |
| Recording server | Interrupção de gravação de vários canais | Failover e redistribuição planejada |
| Storage | Perda ou indisponibilidade de gravações | RAID, redundância, replicação conforme requisito |
| Serviço de tempo | Divergência de timestamps | NTP redundante e monitoramento |
Sincronismo de tempo é requisito forense
Timestamps divergentes dificultam reconstrução de incidentes, correlação com controle de acesso, alarmes, logs e outras evidências. Câmeras, VMS, servidores e sistemas integrados devem utilizar uma referência temporal coerente. Em ambientes críticos, o serviço de NTP também precisa de disponibilidade e monitoramento.
Cybersecurity desde a arquitetura
Câmeras são ativos conectados e precisam ser governadas como dispositivos de rede. Credenciais individualizadas, menor privilégio, desativação de serviços desnecessários, atualização de firmware, segmentação, certificados, 802.1X quando aplicável, HTTPS/TLS, filtros ou ACLs e logs fazem parte da defesa em profundidade.
O whitepaper Cibersegurança em Sistemas de CFTV aprofunda hardening e gestão de riscos. Na infraestrutura, o ponto essencial é não deixar a segurança para depois da instalação: endereçamento, serviços, acessos e administração são decisões de projeto.
Infraestrutura física, ambientes externos, EMC e proteção contra surtos
Eletrocalhas, eletrodutos, shafts, caixas e suportes condicionam confiabilidade e manutenibilidade. Caminhos subdimensionados elevam ocupação, dificultam lançamento e impedem expansão. Rotas precisam ser compatibilizadas com elétrica, climatização, arquitetura, estrutura, SPDA e demais disciplinas.

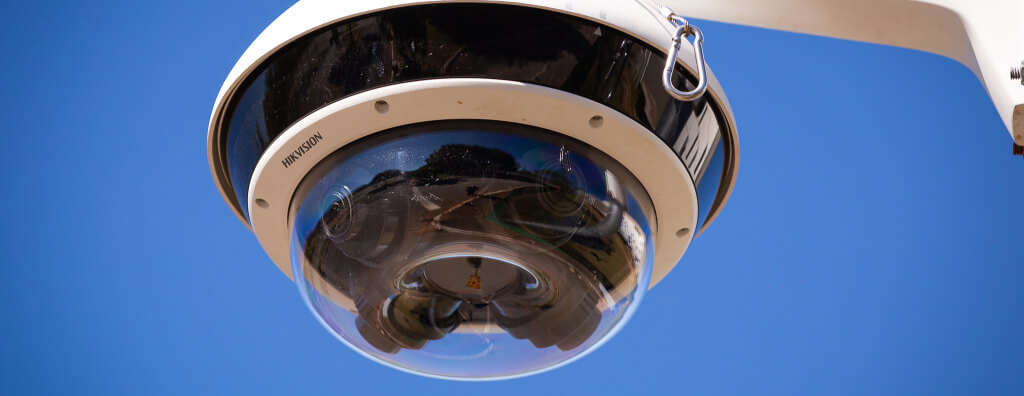

Câmeras externas introduzem fatores adicionais: radiação solar, temperatura, umidade, condensação, corrosão, surtos, descargas atmosféricas, diferença de potencial e exposição mecânica. Grau IP ou IK do equipamento não resolve sozinho essas interfaces.
Em áreas sujeitas a surtos, o projeto deve avaliar a coordenação entre SPDA, equipotencialização e proteção das linhas metálicas. O conteúdo sobre DPS para linhas de dados, CFTV, automação e telecomunicações trata especificamente dessa interface.
Blindagem precisa ser um sistema completo
Em ambientes industriais ou próximos a fontes relevantes de interferência, cabos F/UTP, U/FTP ou S/FTP podem ser adequados. O desempenho da blindagem depende da continuidade de cabo, conectores, patch panels, patch cords e equipotencialização. Instalar apenas um trecho blindado sem coordenação do sistema pode não produzir o resultado esperado.
A ABNT NBR 17040 deve ser considerada no tratamento da equipotencialização para infraestrutura de telecomunicações. Regras simplificadas como “aterrar em uma ponta” não substituem a análise da instalação.
Comissionamento: comprovar o sistema, não apenas os componentes
A certificação do cabeamento e o comissionamento do CFTV respondem a perguntas diferentes. A certificação demonstra o desempenho da camada física conforme a categoria e configuração de teste. O comissionamento demonstra que o sistema instalado cumpre as funções previstas.
Um enlace pode passar na certificação e a câmera estar mal posicionada, sem sincronismo, sem gravação ou com configuração inadequada. Da mesma forma, uma câmera pode exibir imagem temporariamente mesmo em um enlace fora da especificação. Por isso, aceite de infraestrutura e aceite funcional devem ser rastreáveis e complementares.
A página Certificação de Rede para Cabeamento Estruturado aprofunda os ensaios da camada física, enquanto o Guia de Comissionamento trata a lógica mais ampla de testes e aceite.
Matriz mínima de aceite
| Camada | Verificação | Evidência |
| Cabeamento | Conformidade do enlace | Arquivo nativo e relatório do certificador |
| PoE | Potência e estabilidade | Status PSE/PD e teste de carga quando aplicável |
| Rede | VLAN, conectividade e uplinks | Configuração, logs e testes de comunicação |
| Imagem | Campo de visão, foco e qualidade | Registro visual e checklist |
| Gravação | Escrita, retenção e recuperação | Teste de gravação/playback/exportação |
| Eventos | Alarmes e regras | Evidência de acionamento e tratamento |
| Failover | Continuidade após falha prevista | Roteiro de teste com resultado |
| Tempo | Sincronismo | Comparação de timestamps e fonte NTP |
| Documentação | Rastreabilidade do instalado | As Built, inventário e matriz de ativos |
Em sistemas integrados, o aceite deve incluir as interfaces com controle de acesso, intrusão, analytics, centro de operação ou outras plataformas. Testar cada produto isoladamente não comprova a operação do conjunto.
As Built, identificação e documentação operacional
Cada câmera precisa ter uma relação inequívoca com ponto de rede, cabo, patch panel, porta de switch, rack, VLAN, endereço, circuito elétrico e posição física. O As Built deve registrar o que foi efetivamente instalado e validado, não simplesmente republicar o projeto original.
A documentação final deve permitir que uma equipe que não participou da implantação localize e diagnostique um ativo. Isso exige nomenclatura coerente entre planta, rack, porta, VMS e relatórios de teste.
Entre os registros usualmente relevantes estão plantas de localização, identificação de pontos e cabos, diagramas de rede, topologia de backbone, lista de ativos, endereçamento conforme política, VLANs, diagrama de VMS/storage, arquivos de certificação, parâmetros essenciais de configuração e resultados do comissionamento.
Documentação também é requisito de manutenção. Sem rastreabilidade, uma troca de switch, expansão de storage ou investigação de falha depende de conhecimento tácito e aumenta o risco operacional.
Procurement: especificar desempenho e evidências sem amarrar fabricante
Um pacote técnico robusto traduz as decisões do projeto em requisitos verificáveis. O objetivo não é copiar datasheets, mas definir capacidade, interfaces, ambiente, desempenho e evidências de conformidade.
Para switches, por exemplo, podem ser especificados número e velocidade de portas, PoE por porta, PoE budget total, uplinks, capacidade de comutação, recursos de VLAN e multicast, alimentação, temperatura, telemetria e redundância. Para servidores e storage, os requisitos devem derivar da carga do VMS. Para cabeamento, categoria, construção, condutor, reação ao fogo, ambiente e certificação precisam estar claros.
A análise de equivalência deve comparar requisito por requisito. Um produto que supera uma especificação em uma característica não compensa automaticamente uma falha em outra característica mandatória. Essa matriz é especialmente importante em licitações e processos competitivos, nos quais a neutralidade de fabricante precisa coexistir com rigor técnico.
A página sobre Especificação Técnica em Obras e Serviços de Engenharia aprofunda a lógica de requisitos sem restrição indevida à competição.
Matriz de especificação recomendada
| Item | Requisito funcional | Parâmetro verificável | Evidência de proposta/aceite |
| Switch PoE | Alimentar e transportar câmeras | Portas, PoE budget, uplinks, capacidade | Datasheet + configuração + teste |
| Cabo | Suportar Ethernet e PoE no ambiente | Categoria, condutor, temperatura, reação ao fogo | Certificado + ensaio de campo |
| Fibra | Transportar backbone | Tipo, fibras, conectividade, perda | Projeto + OTDR/OLTS quando aplicável |
| Servidor | Processar canais e gravação | Canais, bitrate, NIC, CPU/RAM | Sizing do VMS + teste |
| Storage | Preservar gravações | TB úteis, throughput, proteção, retenção | Memória de cálculo + teste |
| VMS | Gerenciar operação | Licenças, funções, integrações, failover | Matriz funcional + SAT |
Expansão e ciclo de vida
CFTV tende a crescer por novas áreas, novas câmeras, maior retenção, analytics ou integração. A infraestrutura deve prever reservas coerentes em portas, PoE budget, uplinks, fibras, espaço em rack, energia, storage, licenças, endereçamento e caminhos físicos.
Reserva não significa superdimensionamento ilimitado. O projeto deve definir um horizonte e cenários. Um empreendimento pode prever 20% ou 30% de crescimento em determinada camada e valor diferente em outra, desde que exista justificativa. A capacidade de expansão deve ser rastreável à estratégia operacional e ao ciclo de vida.
Outro ponto é a manutenibilidade. Equipamentos instalados em locais inacessíveis, racks sem reserva, fibras sem sobras técnicas e arquiteturas sem documentação podem funcionar no dia da entrega e tornar-se caros durante a operação. A engenharia deve considerar custo e risco ao longo do ciclo de vida, não apenas CAPEX inicial.
Checklist de engenharia para infraestrutura de CFTV IP
Antes de liberar o projeto para contratação ou execução, a equipe deve conseguir responder objetivamente às seguintes questões:
- A matriz de câmeras contém bitrate médio/máximo, streams, política de gravação e potência?
- O PoE budget foi calculado por switch e também para a condição degradada das fontes?
- Uplinks e backbone suportam agregação, picos, failover e expansão?
- A topologia física identifica domínios e caminhos comuns de falha?
- VLANs, ACLs, serviços de infraestrutura e acessos administrativos foram definidos?
- O VMS possui sizing para câmeras, gravação, clientes, analytics e integrações?
- Servidores e storage foram dimensionados por carga e não apenas por quantidade de discos?
- Retenção, throughput, RAID e recuperação estão documentados por memória de cálculo?
- Câmeras externas possuem estratégia de ambiente, surtos, SPDA e equipotencialização?
- Cabeamento e fibra possuem critérios de instalação, identificação e ensaios?
- O plano de comissionamento contempla condição normal e falhas previstas?
- As Built, inventário e arquivos nativos de teste fazem parte dos entregáveis de aceite?
Quando uma dessas respostas depende apenas de “o fabricante informou que funciona”, há uma lacuna de engenharia a ser fechada. A infraestrutura precisa ser descrita por requisitos e comprovada por evidências.
Considerações finais
Infraestrutura de CFTV IP é uma disciplina de integração. Rede, PoE, cabeamento, backbone, servidores, VMS, storage, proteção e documentação formam uma cadeia na qual a capacidade final é limitada pelo elo mais restritivo e a disponibilidade é determinada pelos domínios de falha não tratados.
Um projeto consistente transforma número de câmeras em matriz de fluxos, potência, capacidade, retenção, redundância, testes e entregáveis. Essa abordagem reduz improvisação durante a obra, melhora a comparabilidade das propostas, facilita fiscalização e produz um sistema mais simples de operar e expandir.
O resultado esperado não é apenas “ter imagem”. É entregar vídeo utilizável, gravado pelo período requerido, disponível nos eventos relevantes, protegido contra falhas previsíveis e acompanhado da documentação que permite comprovar e manter esse desempenho.
O aceite técnico precisa comprovar a solução instalada por evidências: certificação, testes funcionais, failover, gravação, integração e documentação As Built. Ver a imagem na tela não encerra o comissionamento.
Apoio Técnico à Fiscalização de Obras e Contratos de Engenharia
Referências técnicas
[1] INTERNATIONAL ELECTROTECHNICAL COMMISSION. IEC 62676 — Video surveillance systems for use in security applications. Disponível em: https://www.iec.ch/
[2] IEEE. IEEE 802.3 Ethernet Working Group — Ethernet e Power over Ethernet. Disponível em: https://www.ieee802.org/3/
[3] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 14565 — Cabeamento estruturado para edifícios comerciais. Disponível em: https://www.abntcatalogo.com.br/
[4] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 16869 — Cabeamento estruturado. Disponível em: https://www.abntcatalogo.com.br/
[5] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 17040 — Equipotencialização da infraestrutura de telecomunicações. Disponível em: https://www.abntcatalogo.com.br/
[6] INTERNATIONAL ORGANIZATION FOR STANDARDIZATION; INTERNATIONAL ELECTROTECHNICAL COMMISSION. ISO/IEC 11801 — Information technology — Generic cabling for customer premises. Disponível em: https://www.iso.org/
Perguntas frequentes
Cabeamento, PoE, switches, uplinks, backbone, racks, rede lógica, VMS, servidores, storage, sincronismo de tempo, alimentação, proteção, cybersecurity e documentação formam a infraestrutura que sustenta as câmeras.
O uplink deve ser dimensionado pela soma dos fluxos que realmente o atravessam, considerando bitrates médios e máximos, streams adicionais, overhead, visualização, failover, condição degradada e crescimento previsto.
PoE budget é a potência total que o switch consegue fornecer aos dispositivos alimentados. Ter portas PoE suficientes não garante potência simultânea para todas as câmeras, especialmente em PTZ, iluminadores e dispositivos de maior consumo.
Sim. A corrente contínua gera perdas resistivas e elevação de temperatura. Em feixes com muitos cabos energizados, categoria, construção, bitola, agrupamento e condições ambientais precisam ser considerados.
Não de forma universal. A categoria deve ser definida pela aplicação Ethernet, PoE, ambiente, ciclo de vida e estratégia de expansão. Cat6 e Cat6A são frequentes em novas instalações, mas a escolha deve ser tecnicamente justificada.
A base é o bitrate efetivamente gravado multiplicado pelo tempo de gravação e período de retenção, ajustado por política de eventos, margens, overhead e arquitetura de proteção. Além dos terabytes úteis, o storage precisa sustentar throughput de escrita e leitura.
Não. RAID pode aumentar a tolerância a falhas de discos conforme o nível utilizado, mas não substitui backup, replicação ou outra estratégia de preservação quando esses requisitos existem.
Não. A certificação comprova a camada física do cabeamento; o comissionamento valida funções do sistema, como imagem, gravação, playback, eventos, integrações, failover e sincronismo.
É especialmente adequada em backbones, interligações entre prédios, grandes distâncias, ambientes com interferência eletromagnética relevante ou quando se deseja eliminar conexão galvânica entre áreas.
Porque relaciona cada câmera à sua posição, cabo, porta de switch, rack, VLAN, endereço e demais ativos da condição realmente instalada, permitindo manutenção, auditoria e expansão com rastreabilidade.
Materiais técnicos complementares
Soluções relacionadas
- Videomonitoramento: CFTV IP, VMS, análise e operação
- Cabeamento Estruturado: projeto, implantação, certificação e gestão
Serviços relacionados
- Projeto de CFTV IP e Videomonitoramento
- Projeto de Cabeamento Estruturado
- Projeto de Rede Lógica e Redes Corporativas
- Apoio Técnico à Fiscalização de Obras e Contratos de Engenharia
Conteúdos principais sobre o tema
- Guia Completo sobre Sistemas de CFTV
- Planejamento da Arquitetura de CFTV conforme a ABNT NBR IEC 62676
- Cabeamento de Rede para CFTV IP
