Cabeamento estruturado para empresas: arquitetura, Cat6/Cat6A, fibra óptica, Wi-Fi, PoE, certificação, As Built, expansão e critérios de aceite.

Confira!

O cabeamento estruturado para empresas é a infraestrutura física padronizada que conecta áreas de trabalho, salas de telecomunicações, equipamentos de rede e sistemas IP de um ambiente corporativo. Ele não se limita aos computadores: pode atender telefonia IP, access points Wi-Fi, câmeras, controle de acesso, impressoras, automação predial, sensores, dispositivos IoT e outros serviços que dependem de cobre ou fibra óptica.

Em uma empresa, o objetivo técnico não é simplesmente instalar cabos entre um rack e os usuários. O sistema precisa transformar necessidades operacionais em uma arquitetura organizada, administrável, testável e expansível. Isso envolve definir topologia, distribuidores, backbone, cabeamento horizontal, caminhos, espaços de telecomunicações, categoria e meio físico, pontos de conexão, capacidade de PoE, identificação, documentação e critérios de aceite.

A ABNT NBR 14565:2019 trata o cabeamento de edifícios comerciais como uma infraestrutura capaz de suportar uma ampla variedade de serviços e aplicações, incluindo voz, dados, imagem e automação. A norma também contempla infraestrutura para áreas de cobertura sem fio, interfaces para pontos de acesso e fornecimento de potência sobre o cabeamento balanceado. Para a empresa, isso significa que cabeamento, Wi-Fi, telefonia, segurança eletrônica e automação devem ser considerados como demandas convergentes sobre a mesma camada física, ainda que cada sistema mantenha requisitos funcionais próprios.

Um projeto empresarial bem resolvido procura equilibrar desempenho atual, capacidade futura, facilidade de operação, possibilidade de mudança e evidência de conformidade. A melhor solução não é necessariamente a que possui a categoria mais alta ou o maior número de pontos, mas a que traduz corretamente ocupação, serviços, ciclo de vida e riscos do negócio em uma infraestrutura verificável.

Cabeamento estruturado empresarial é infraestrutura de engenharia, não apenas instalação de rede

A diferença entre uma instalação pontual e um sistema estruturado aparece quando a empresa precisa mudar, crescer ou diagnosticar uma falha. Em uma rede improvisada, cada nova necessidade tende a gerar um cabo adicional, uma emenda, um pequeno switch fora do rack ou uma rota sem documentação. O sistema pode funcionar por algum tempo, mas a complexidade operacional cresce a cada intervenção.

No cabeamento estruturado, os elementos possuem função definida. O backbone interliga distribuidores e áreas do edifício; o cabeamento horizontal atende áreas de trabalho e dispositivos distribuídos; racks e salas concentram terminações e equipamentos; patch panels criam interfaces administráveis; identificação e registros permitem rastrear cada enlace. A lógica completa pode ser aprofundada no artigo sobre subsistemas de cabeamento estruturado.

Essa organização é especialmente relevante em empresas nas quais o espaço físico muda mais rapidamente que a infraestrutura predial. Equipes são realocadas, salas de reunião ganham novos recursos, câmeras mudam de posição e novas gerações de Wi-Fi aumentam a densidade de access points. Um sistema planejado deve absorver parte dessas mudanças sem exigir reconstrução completa.

A consequência prática é que decisões tomadas no início — posição das salas, ocupação dos caminhos, quantidade de fibras, densidade de portas, reservas de rack e distribuição dos pontos — afetam diretamente custo, manutenção e flexibilidade durante anos.

Como transformar as necessidades da empresa em requisitos de cabeamento

O projeto deve começar pela demanda e não pelo catálogo de componentes. Antes de definir categoria de cabo, quantidade de racks ou modelos de conectores, é necessário compreender como a organização usa os espaços e quais sistemas dependerão da infraestrutura.

Um levantamento de requisitos corporativos normalmente considera:

• quantidade atual e prevista de usuários por área;
• áreas de trabalho fixas, compartilhadas e flexíveis;
• salas de reunião, auditórios, recepções e espaços colaborativos;
• access points Wi-Fi e eventual necessidade de mais de um enlace por posição;
• câmeras IP, leitores de acesso, interfonia, telefones e dispositivos IoT;
• impressoras, painéis, equipamentos audiovisuais e automação;
• necessidade de PoE e potência requerida nos pontos remotos;
• salas técnicas, data rooms e pontos de concentração;
• crescimento esperado e mudanças de layout;
• restrições de obra, operação contínua e janelas de intervenção;
• requisitos de disponibilidade, redundância e segurança física.

Em projetos mais complexos, essa tradução da demanda pode ser formalizada por um Programa de Necessidades em Engenharia, evitando que a contratação comece pela escolha de materiais antes de o problema estar suficientemente definido.

O resultado deve ser mensurável. “Ter uma rede boa” não é requisito técnico. Já definir densidade de pontos por área, capacidade de expansão, reserva de portas e caminhos, cobertura de aplicações, certificação e documentação cria uma base que pode ser projetada, contratada e aceita.

Requisitos precisam distinguir demanda atual de reserva futura

A empresa deve separar o que precisa estar operacional no primeiro dia daquilo que representa reserva de capacidade. Essa distinção reduz tanto o subdimensionamento quanto o excesso sem justificativa.

Por exemplo, uma área pode necessitar 120 pontos em uso imediato e ter previsão de crescimento de 20%. O projeto pode prever portas, espaço físico e caminhos para expansão sem necessariamente instalar todos os equipamentos ativos no primeiro momento. Da mesma forma, um backbone pode receber fibras de reserva, desde que estejam corretamente terminadas ou protegidas, identificadas e incorporadas ao sistema de administração.

O critério de reserva precisa ser definido por recurso. Não existe um único percentual que resolva simultaneamente patch panels, switches, racks, caminhos, fibras, energia, climatização e espaço físico.

A arquitetura física precisa acompanhar a organização do edifício

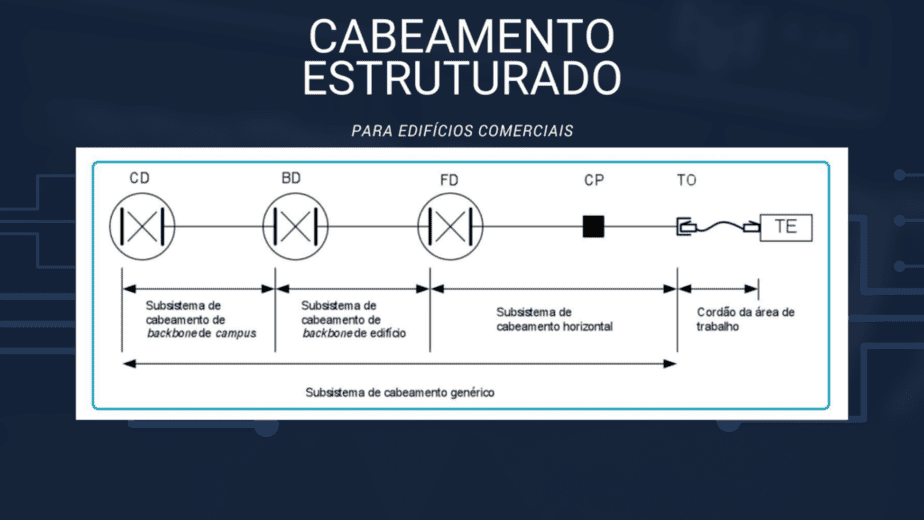

A ABNT NBR 14565 estabelece uma estrutura hierárquica com elementos e subsistemas de cabeamento. Para uma empresa instalada em um único pavimento, a arquitetura pode ser relativamente simples. Em um edifício vertical, campus ou conjunto de áreas operacionais, o desenho dos distribuidores e backbones passa a ser decisivo.

O cabeamento horizontal conecta o distribuidor de piso às tomadas de telecomunicações ou a configurações reconhecidas. O backbone de edifício interliga distribuidores em diferentes pavimentos; em um campus, existe ainda a interligação entre edifícios. A escolha entre cobre e fibra em cada trecho depende da distância, aplicação, ambiente, capacidade, necessidade de isolamento elétrico e estratégia de crescimento.

A empresa deve olhar a arquitetura também como um mapa de domínios de falha. Se todas as áreas críticas dependem de uma única rota física, um único rack ou uma única prumada, a redundância lógica de switches não elimina o risco criado pela infraestrutura passiva. Em ambientes com requisitos elevados de continuidade, caminhos e backbones alternativos precisam ser avaliados desde o projeto.

O artigo sobre backbone de cabeamento estruturado detalha essa função e ajuda a separar a infraestrutura de distribuição principal do atendimento horizontal aos usuários e dispositivos.

Distribuição por pavimento afeta comprimento, operação e expansão

A posição do distribuidor de piso não deve ser escolhida apenas porque existe um depósito vazio ou um espaço conveniente próximo ao quadro elétrico. A NBR 16415 trata as salas de telecomunicações como espaços próprios para terminações, distribuidores e equipamentos de rede, e recomenda relação adequada com a área atendida e os caminhos do edifício.

Quanto mais desfavorável a posição da sala, maiores podem ser as rotas horizontais, o congestionamento de caminhos e a dificuldade para atender novas áreas. Em edifícios existentes, a limitação arquitetônica pode obrigar soluções alternativas, mas essas exceções devem ser analisadas, e não convertidas em premissa automática.

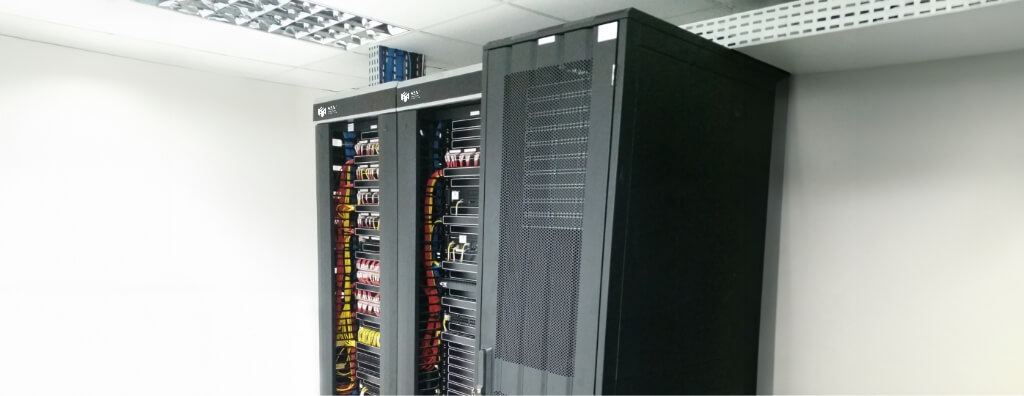

Salas de telecomunicações, racks e caminhos fazem parte da solução

Uma infraestrutura corporativa não é composta apenas pelos cabos visíveis no rack. A ABNT NBR 16415:2021 estabelece requisitos para caminhos e espaços dentro e entre edifícios, incluindo salas de entrada, salas de equipamentos, salas de telecomunicações, shafts, caixas e estruturas de encaminhamento.

Isso altera a forma de projetar. A sala de telecomunicações precisa estar posicionada em relação à área atendida e aos caminhos; deve comportar terminações e equipamentos; precisa considerar alimentação elétrica, ventilação ou climatização quando houver ativos e permitir acesso para manutenção. A norma também determina que esses espaços considerem demanda inicial e expansão futura e sejam protegidos contra condições inadequadas, como ingresso de água e contaminantes.

Nos racks, a reserva não deve ser analisada apenas em unidades de altura. Entram na conta:

• quantidade e densidade de patch panels;
• switches atuais e futuros;
• organizadores horizontais e verticais;
• bandejas e distribuidores ópticos;
• PDUs, fontes e acessórios;
• espaço frontal e traseiro para manobra;
• raio de curvatura e acomodação dos cordões;
• ventilação e carga térmica dos ativos;
• capacidade física para futuras expansões.

Nos caminhos, a ocupação inicial precisa deixar margem para crescimento e permitir instalação sem danificar os cabos existentes. O artigo sobre caminhos e infraestrutura do cabeamento horizontal aprofunda eletrodutos, eletrocalhas, canaletas e as interfaces físicas que frequentemente se tornam gargalo antes de faltar porta de rede.

Espaços técnicos também são ativos de operação

Uma sala de telecomunicações ruim cria problemas que não aparecem na planilha de quantidade de pontos. Acesso restrito inadequado, ausência de climatização compatível, alimentação elétrica insuficiente, água passando sobre os equipamentos, falta de iluminação, pouco espaço de manutenção e organização deficiente elevam o risco operacional.

O projeto deve verificar o ambiente em conjunto com arquitetura, elétrica, climatização e segurança. Essa coordenação evita que o espaço de telecomunicações seja tratado como área residual depois que as demais disciplinas já consumiram o edifício.

Categoria de cabeamento deve ser escolhida pela aplicação e pelo ciclo de vida

Um erro comum em projetos empresariais é transformar a escolha de categoria em competição por número. A decisão correta parte das aplicações a suportar, comprimento, condições de instalação, horizonte tecnológico, PoE, compatibilidade dos componentes e custo total de implantação.

Categoria 6 e Categoria 6A, por exemplo, não são equivalentes apenas com uma diferença de frequência nominal. Possuem implicações distintas de desempenho, diâmetro de cabo, conectividade, ocupação de caminhos, organização de rack e capacidade para aplicações. O comparativo Cat6 x Cat6A trata essas diferenças de forma específica.

Em ambientes corporativos novos, a avaliação deve considerar não apenas a necessidade dos computadores atuais, mas a infraestrutura necessária para access points de alta capacidade, dispositivos PoE, estações especializadas e possíveis reorganizações do espaço. Isso não significa adotar automaticamente a categoria mais alta disponível: a engenharia deve demonstrar por que determinada solução é adequada ao ciclo de vida esperado.

A especificação também deve tratar o canal como conjunto. Cabo, conectores, patch panels, tomadas e cordões interagem no desempenho final. Misturar componentes sem validar compatibilidade ou selecionar um cabo pela categoria enquanto se ignora o restante do sistema cria falsa sensação de desempenho.

A seleção do meio físico não pode ignorar o ambiente

Além do desempenho de transmissão, existem condições mecânicas, de ingresso, químicas/climáticas e eletromagnéticas que podem alterar a solução. Escritórios comuns, áreas industriais, ambientes externos, forros com interferências e instalações próximas a fontes de ruído não devem receber automaticamente o mesmo conjunto de componentes e práticas.

A NBR 16869-1 exige que as condições ambientais previstas de instalação e operação sejam consideradas na especificação. Quando o ambiente sai da condição corporativa típica, a decisão pode envolver proteção mecânica, conectividade industrial, blindagem corretamente implementada, fibra óptica ou mudança de rota.

Fibra óptica no backbone corporativo

A fibra óptica é normalmente considerada para backbones, interligações entre edifícios, conexões com maiores distâncias, ambientes com exigência de capacidade ou situações em que o isolamento eletromagnético do meio oferece vantagem. A escolha entre fibra multimodo e monomodo deve ser feita em função de aplicações, distâncias e estratégia de evolução.

Em empresas que planejam permanecer muitos anos no mesmo imóvel, a infraestrutura óptica merece atenção porque o custo de adicionar fibras durante uma obra estruturada costuma ser menor do que reconstruir caminhos, acessar shafts ou interromper áreas ocupadas posteriormente. Por outro lado, instalar fibras de reserva sem planejamento de terminações, identificação, proteção e orçamento de perdas cria capacidade nominal que pode não estar disponível quando necessária.

O projeto deve definir quantidade de fibras, tipo, conectividade, distribuição, reservas, identificação, polaridade quando aplicável e critérios de ensaio. A documentação final precisa permitir saber quais fibras estão utilizadas, disponíveis, reservadas ou fora de serviço.

Reserva óptica precisa ser utilizável

Uma fibra “sobrando” no cabo não é automaticamente uma reserva operacional. É necessário saber sua origem, destino, condição, identificação e resultado de ensaio. Se estiver sem registro ou sem proteção adequada, a equipe pode descobrir problemas apenas quando precisar ativá-la em uma situação de expansão ou contingência.

A administração da fibra deve seguir a mesma disciplina aplicada aos enlaces de cobre: identificação única, registros, documentação de conectividade e correlação com o As Built.

Wi-Fi corporativo depende diretamente do cabeamento físico

Wi-Fi não elimina o cabeamento. Cada access point precisa de conectividade e, na maioria dos projetos modernos, também recebe alimentação por PoE. A própria NBR 14565 dedica requisitos à infraestrutura para áreas de cobertura sem fio, localização de tomadas e interfaces para access points.

A sequência correta é coordenar o projeto de rádio frequência com a infraestrutura. Posicionar tomadas de AP com base apenas em uma malha geométrica, sem considerar cobertura, capacidade, obstáculos, densidade de usuários e roaming, pode criar pontos no lugar errado. Depois de fechado o projeto de RF, as posições precisam ser traduzidas em rotas físicas, comprimentos, portas de switch, potência PoE e identificação.

Empresas com grande densidade de usuários, salas de reunião, áreas abertas ou aplicações sensíveis devem tratar cobertura e capacidade como problemas diferentes. Um access point pode fornecer sinal em uma área e ainda assim estar saturado. A infraestrutura física precisa permitir instalar a quantidade e a distribuição de APs resultantes do dimensionamento, e não restringir o projeto sem fio por falta de pontos ou caminhos.

O Projeto de Rede Wi-Fi Corporativa é uma etapa complementar quando a organização precisa coordenar cobertura, capacidade, roaming e infraestrutura de conexão dos access points.

Mudanças no layout de RF precisam refletir no projeto de cabeamento

Durante uma obra, é comum a arquitetura mudar, o mobiliário ser reposicionado ou novos obstáculos aparecerem. Se a posição do access point for alterada, a tomada correspondente também precisa ser revisada. A gestão de mudanças deve impedir que o instalador mantenha o ponto no local antigo e compense depois com patch cords longos ou extensões improvisadas.

A coordenação entre RF e cabeamento deve persistir até o As Built, garantindo que a documentação final mostre as posições efetivamente implantadas.

PoE muda o dimensionamento do cabeamento para empresas

Power over Ethernet consolidou o cabo de dados como meio simultâneo de comunicação e alimentação para vários dispositivos. Access points, câmeras, leitores, telefones e sensores podem compartilhar essa infraestrutura, mas o transporte de potência adiciona requisitos térmicos e elétricos que precisam entrar no projeto.

Em alta densidade, a corrente nos condutores aquece os cabos, e feixes maiores podem elevar a temperatura do conjunto. O projeto deve avaliar potência requerida, classe PoE, orçamento dos switches, resistência dos enlaces, construção dos cabos, conectores, temperatura ambiente, ocupação dos caminhos e estratégia de agrupamento.

O artigo Power over Ethernet (PoE): padrões, classes, potência e dimensionamento aprofunda o lado ativo e de potência. Para o cabeamento, a conclusão principal é que um ponto que “transmite dados” não está automaticamente qualificado para alimentar qualquer equipamento previsto no futuro.

Essa análise também influencia manutenção. Em uma empresa que migra câmeras ou APs para classes de potência superiores, a equipe deve verificar se infraestrutura, conectividade e switch suportam a nova condição, evitando assumir compatibilidade apenas porque o conector é fisicamente RJ45.

Orçamento PoE precisa chegar ao rack

O projeto de pontos remotos e o projeto dos switches não podem ser desconectados. Se uma área concentra dezenas de dispositivos PoE, o rack precisa possuir portas e potência suficientes, além de alimentação elétrica e condições térmicas adequadas para os equipamentos ativos.

Essa interface evidencia por que o cabeamento estruturado empresarial precisa dialogar com arquitetura de rede e elétrica. O cabo sozinho não resolve a cadeia de alimentação.

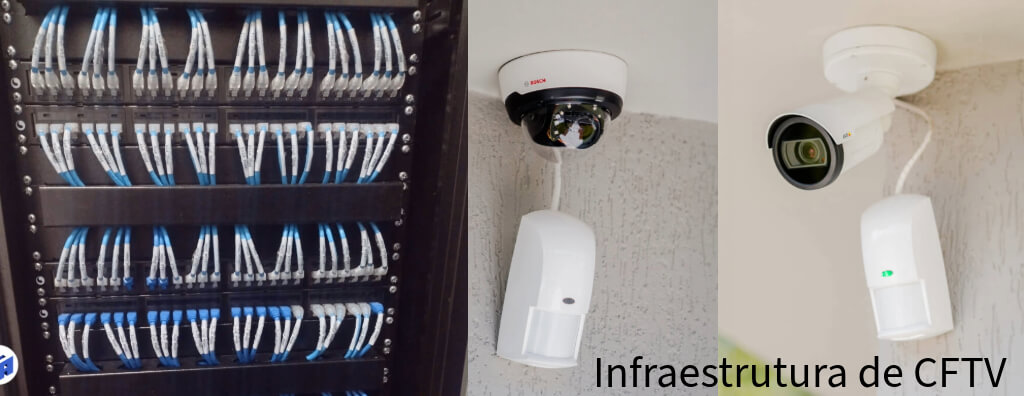

CFTV, controle de acesso e IoT ampliam a densidade de pontos

O planejamento tradicional baseado em “pontos por mesa” é insuficiente para muitos ambientes corporativos. A densidade de dispositivos fixos aumentou: câmeras, leitores biométricos, controladoras, sensores, painéis, dispositivos de automação e sistemas audiovisuais passaram a disputar portas, PoE, caminhos e espaço nos racks.

Para CFTV, o ponto precisa ser coordenado com posicionamento da câmera, caixa ou base de montagem, proteção mecânica, condições ambientais, PoE e manutenção. No controle de acesso, a arquitetura deve distinguir dispositivos IP fixos de elementos móveis da porta e definir adequadamente as interfaces. Para IoT e automação, é necessário evitar que a facilidade de conexão Ethernet resulte em pontos improvisados sem identificação ou documentação.

Em equipamentos fixos, configurações como MPTL — Modular Plug Terminated Link podem ser apropriadas quando previstas no projeto e certificadas com método adequado. Em áreas de trabalho sujeitas a mudanças, a tomada convencional normalmente mantém maior flexibilidade operacional.

Sistemas distintos competem pela mesma infraestrutura predial

Mesmo quando CFTV, acesso e TI são contratados separadamente, os cabos podem usar os mesmos shafts, salas técnicas e caminhos. A falta de coordenação cria disputa por espaço e resulta em lançamentos fora de rota, racks improvisados ou ocupação acima do planejado.

A NBR 16869-1 destaca que o instalador deve ter acesso ao detalhamento de outros serviços do edifício, incluindo distribuição elétrica, sistemas de gestão predial, segurança, controle de acesso, HVAC, incêndio e outras utilidades. Em projeto corporativo, isso deve ser antecipado pela coordenação multidisciplinar.

Escalabilidade precisa ser medida, não apenas declarada

Dizer que um sistema é “escalável” não informa quanto ele pode crescer. Uma empresa deve identificar qual recurso será consumido primeiro e estabelecer reservas de maneira controlada.

Uma matriz de capacidade pode acompanhar:

Recurso	Estado inicial	Critério de reserva	Sinal de expansão necessária
Portas de patch panel	ocupação por rack	margem definida no projeto	reserva abaixo do limite adotado
Portas de switch	ocupação e PoE	portas e potência disponíveis	crescimento sem capacidade ativa
Caminhos	área ocupada	espaço físico para novos cabos	lançamento passa a exigir intervenção
Rack	U utilizadas e acesso	reserva e organização	novos ativos prejudicam manutenção
Backbone óptico	fibras em uso	fibras de reserva documentadas	expansão depende de novo cabo
Salas técnicas	área e carga	espaço, energia e climatização	infraestrutura física limita ativos

O artigo sobre escalabilidade em projetos de cabeamento estruturado detalha como transformar crescimento em critérios de projeto.

Essa abordagem evita duas distorções. A primeira é superdimensionar indiscriminadamente todos os elementos, elevando custo sem benefício proporcional. A segunda é dimensionar tudo no limite da ocupação inicial e transferir para a operação um problema previsível. A engenharia busca reserva tecnicamente justificável em cada domínio.

Expansão deve ser considerada também no escopo de instalação

A NBR 16869-1 recomenda que a especificação assegure expansão para usuários, aplicações e serviços adicionais, considerando caminhos, sistemas de distribuição, gabinetes, racks, pontos de terminação e demanda de energia.

Isso reforça que escalabilidade não é recurso abstrato da rede ativa. Ela depende de espaço físico e de decisões realizadas durante projeto e instalação.

Administração, identificação e As Built reduzem o custo operacional

A NBR 14565 define administração como metodologia de documentação para gerenciar sistema, componentes, identificadores e alterações. A NBR 16869-1 amplia essa lógica com requisitos de registros, marcação, documentação e gerenciamento.

Na prática, uma empresa precisa conseguir responder rapidamente:

• onde começa e termina determinado enlace;
• qual porta de patch panel corresponde a qual tomada ou dispositivo;
• qual rack e distribuidor atendem cada área;
• quais fibras estão em uso e quais são reserva;
• qual foi o resultado de certificação do enlace;
• quais mudanças ocorreram após a implantação;
• qual versão do desenho representa a condição efetivamente construída.

Sem isso, cada manutenção vira investigação. A equipe gasta tempo seguindo cabos, comparando etiquetas e tentando reconstruir decisões antigas. Em ambientes com centenas ou milhares de pontos, o custo acumulado dessa falta de informação pode superar rapidamente a economia obtida por reduzir documentação durante a obra.

O As-Built de Engenharia é parte da entrega quando a condição construída precisa ser consolidada e validada, e não apenas uma cópia do desenho emitido antes da execução.

Controle de mudanças preserva a documentação depois do aceite

Um As Built excelente perde valor se a empresa altera a infraestrutura sem atualizar os registros. A operação deve definir quem pode criar ou remover pontos, como mudanças são aprovadas, quais identificadores são usados e quando o desenho deve ser atualizado.

Essa governança é particularmente importante em ambientes com terceirizados frequentes. Sem padrão único, cada fornecedor pode adotar sua própria etiqueta, nomenclatura ou forma de documentar, fragmentando a base ao longo do tempo.

Certificação transforma desempenho em evidência de aceite

A empresa não deve receber uma infraestrutura apenas porque os equipamentos conectaram à rede. Um testador de continuidade pode verificar mapa de fios, mas a certificação de cabeamento compara parâmetros de transmissão com os limites aplicáveis à classe e ao modelo de ensaio.

A NBR 14565 prevê procedimentos de ensaio de aceitação e requisitos de conformidade. A NBR 16869-1 trata planejamento da qualidade, inspeção, ensaios, documentação dos resultados e tratamento de resultados marginais ou não conformes. Isso muda a contratação: os critérios de teste precisam existir antes da execução, e não ser improvisados no final.

O plano de aceite deve definir:

1. o que será inspecionado durante a instalação;
2. quais enlaces e fibras serão ensaiados;
3. qual configuração e limite de teste será usado;
4. quais adaptadores e calibrações são aplicáveis;
5. como serão tratados resultados marginais ou falhas;
6. como ocorrerá o reteste após correção;
7. em que formato os arquivos serão entregues;
8. como resultado de ensaio, identificação e As Built serão correlacionados.

A certificação de rede para cabeamento estruturado detalha a diferença entre conectividade básica e comprovação de desempenho.

Resultado PASS não elimina a necessidade de revisão do conjunto

Um enlace aprovado pode coexistir com problemas de identificação, rota, organização, documentação ou compatibilidade de ambiente. Por isso, aceite não deve ser reduzido ao relatório do certificador. Inspeção visual, verificação da instalação e conferência documental complementam o teste de transmissão.

O recebimento precisa observar o ativo como sistema: desempenho, integridade, rastreabilidade e condição de manutenção.

Retrofit de cabeamento em empresas existentes exige diagnóstico antes da substituição

Em instalações ocupadas, o problema raramente é “trocar todos os cabos”. Parte da infraestrutura pode estar adequada, outra parte pode estar sem documentação e um terceiro conjunto pode possuir limitações reais de desempenho, caminhos ou capacidade.

O retrofit deve começar por levantamento. Identificação, inspeção, amostragem, certificação, análise de racks, rotas, fibras, espaços e demanda futura ajudam a separar ativos reutilizáveis de elementos que precisam ser substituídos. O artigo sobre projetos brownfield aborda a lógica de engenharia em instalações existentes.

Também é necessário planejar transição. Uma empresa em operação pode exigir janelas noturnas, migração por áreas, coexistência temporária entre sistemas antigo e novo, rollback, comunicação com TI e critérios de liberação de cada etapa. O projeto deve incorporar essas restrições para que a modernização não seja tecnicamente boa no papel e inviável na operação.

Quando a condição existente não é confiável, um Levantamento Cadastral de Engenharia pode estabelecer uma base verificável antes de decidir o escopo de reforma.

Certificar antes de substituir pode evitar desperdício

Em determinadas instalações, ensaios podem mostrar que parte dos enlaces existentes ainda atende aos requisitos previstos. Em outras, os resultados revelam falhas sistemáticas de terminação, comprimento, conectividade ou dano físico.

O diagnóstico orienta uma decisão por evidência. A substituição passa a ser priorizada por risco e desempenho, em vez de idade percebida ou aparência externa.

Como especificar e contratar sem criar propostas incomparáveis

Uma contratação baseada apenas em quantidade de “pontos de rede” deixa espaço para interpretações incompatíveis. Dois fornecedores podem precificar o mesmo número de pontos usando premissas distintas de caminho, categoria, backbone, identificação, certificação, documentação, ferramental e limites de responsabilidade.

A NBR 16869-1 é particularmente útil nessa etapa porque estabelece que a especificação de instalação deve compreender especificações técnicas, escopo do trabalho e plano de qualidade. Também requer definição de responsabilidades, caminhos, terminações, aterramento e equipotencialização aplicáveis, identificação, inspeções, ensaios, cronograma e documentação.

Uma especificação empresarial madura descreve ao menos:

Tema	O que precisa estar definido
Escopo	áreas, quantidades, interfaces, inclusões e exclusões
Materiais	requisitos de desempenho e compatibilidade
Infraestrutura	caminhos, espaços, racks, suportes e interfaces prediais
Instalação	práticas, identificação, proteção e organização
Qualidade	inspeções, pontos de controle e não conformidades
Testes	limites, configurações, amostragem aplicável e arquivos
Documentação	desenhos, listas, registros, certificados e As Built
Responsabilidades	contratante, projetista, instalador, TI e terceiros
Aceite	evidências necessárias para considerar o serviço concluído

Esse nível de definição melhora a comparação comercial porque reduz premissas ocultas. Quando a organização precisa estruturar tecnicamente a contratação, o Projeto de Cabeamento Estruturado pode consolidar requisitos, dimensionamento, especificações e critérios de aceite antes da seleção da executora.

Escopo precisa explicitar interfaces com outras disciplinas

Muitas disputas contratuais surgem em interfaces: quem fornece eletrocalha, quem abre passagem, quem recompõe acabamento, quem entrega alimentação elétrica no rack, quem instala aterramento, quem fornece patch cords, quem identifica os cabos e quem atualiza o As Built.

A especificação deve transformar essas zonas cinzentas em responsabilidades. Uma matriz simples de interfaces pode evitar aditivos, atrasos e retrabalho.

Fiscalização e Owner’s Engineering durante a implantação

Mesmo um projeto adequado pode ser degradado por substituições não aprovadas, desvios de rota, ocupação excessiva, terminações ruins, identificação incompleta ou alterações de campo não refletidas na documentação.

A fiscalização técnica precisa acompanhar os pontos que se tornam difíceis de corrigir posteriormente. Isso inclui caminhos antes do fechamento de forros, acomodação e raio de curvatura, interfaces, montagem de racks, terminações, fusões, identificação, recebimento de materiais, amostras de execução e liberação para testes.

Em obras relevantes, a Engenharia do Proprietário — Owner’s Engineering representa os interesses técnicos da empresa durante a implantação, separando a função de executar da função de verificar, decidir e aceitar. Essa independência é especialmente útil quando existem múltiplos fornecedores e interfaces com elétrica, arquitetura, segurança eletrônica e TI.

O objetivo não é inspecionar tudo de maneira burocrática. É posicionar controles nos pontos em que uma falha tem maior impacto ou menor reversibilidade. Uma rota errada identificada antes do lançamento pode ser corrigida com baixo custo; a mesma falha descoberta após acabamento e certificação gera retrabalho muito maior.

Amostra piloto pode reduzir repetição de defeitos

Antes de produzir centenas de terminações, é útil validar uma amostra representativa: montagem do rack, identificação, terminação, acomodação e procedimento de teste. Uma não conformidade identificada na amostra pode corrigir o método de execução antes que o defeito se multiplique.

Essa lógica está alinhada ao planejamento da qualidade da NBR 16869-1 e transforma fiscalização em prevenção, não apenas registro de falhas concluídas.

O que deve existir no recebimento técnico

A entrega de uma infraestrutura corporativa deve ser tratada como transferência de um ativo para a operação. O aceite precisa verificar se o que foi contratado está instalado, identificado, testado e documentado.

Dependendo do projeto, o pacote de recebimento pode incluir:

• desenhos As Built e diagramas de distribuição;
• listas de pontos, racks, fibras e terminações;
• registros de inspeção e não conformidades fechadas;
• arquivos nativos e relatórios dos certificadores;
• resultados de ensaios ópticos;
• fichas e documentação dos componentes fornecidos;
• registros de alterações aprovadas;
• garantias e documentos de fabricante previstos no contrato;
• inventário de reservas técnicas;
• matriz de pendências e evidências de fechamento.

Os Ensaios e Testes Técnicos podem apoiar o recebimento quando a empresa precisa verificar desempenho, interpretar falhas e manter rastreabilidade dos retestes de forma independente da simples declaração da executora.

Aceite deve possuir critérios objetivos de fechamento

Pendências não podem permanecer indefinidamente descritas como “ajustes finais”. Cada item precisa ter responsável, prazo, evidência de fechamento e, quando aplicável, novo teste.

A entrega documental deve ser parte do aceite, e não tarefa posterior sem vínculo com pagamento ou encerramento. Caso contrário, existe risco de a empresa assumir o ativo sem os registros necessários para operá-lo.

Como avaliar se a infraestrutura está preparada para os próximos anos

Uma revisão final pode ser feita olhando cinco dimensões: capacidade, adaptabilidade, qualidade, informação e governança.

Capacidade: existem portas, fibras, caminhos, rack, energia e PoE suficientes para a expansão prevista?

Adaptabilidade: mudanças de layout e novos dispositivos podem ser atendidos sem intervenção desproporcional?

Qualidade: os enlaces e fibras foram instalados e ensaiados segundo critérios definidos?

Informação: a empresa consegue localizar, identificar e correlacionar fisicamente cada elemento relevante?

Governança: existe processo para aprovar alterações, atualizar As Built e evitar que intervenções futuras destruam a organização inicial?

Se uma dessas dimensões falha, o sistema pode estar operacional hoje e ainda assim possuir dívida técnica. A correção precoce costuma ser mais eficiente que esperar a limitação aparecer durante expansão ou incidente.

Considerações finais

Cabeamento estruturado para empresas deve ser tratado como infraestrutura de longo ciclo de vida. O sistema precisa atender usuários e equipamentos atuais, mas também acomodar Wi-Fi, PoE, segurança eletrônica, automação, crescimento e mudanças sem transformar cada expansão em uma nova obra.

A qualidade final depende de uma sequência coerente: entender necessidades, definir arquitetura, projetar caminhos e espaços, especificar meios e componentes, controlar a implantação, certificar desempenho e entregar documentação capaz de sustentar a operação. Quando essas etapas são tratadas isoladamente, incompatibilidades aparecem tarde; quando são integradas, o cabeamento deixa de ser um conjunto de cabos e passa a funcionar como ativo de infraestrutura administrável.

Referências técnicas

[1] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 14565:2019. Cabeamento estruturado para edifícios comerciais e data centers. Disponível em: https://www.abntcatalogo.com.br/

[2] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 16869-1:2020. Cabeamento estruturado — Parte 1. Disponível em: https://www.abntcatalogo.com.br/

[3] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 16415:2021. Caminhos e espaços para cabeamento estruturado. Disponível em: https://www.abntcatalogo.com.br/

Perguntas frequentes

O que é cabeamento estruturado para empresas?

É a infraestrutura física padronizada que organiza cobre, fibra óptica, distribuidores, racks, caminhos, tomadas, identificação e documentação para suportar rede de dados e diversos sistemas IP com capacidade de manutenção e expansão.

Cat6 ou Cat6A: qual escolher em uma empresa?

A escolha deve considerar aplicações, comprimento, ciclo de vida, densidade de PoE, ocupação dos caminhos, conectividade e estratégia de evolução. Cat6A é indicado quando os requisitos justificam 10 Gb/s em 100 m e maior margem de desempenho; Cat6 pode ser adequado em cenários menos exigentes.

Wi-Fi elimina a necessidade de cabeamento estruturado?

Não. Access points dependem de enlaces físicos e normalmente de PoE. O projeto de RF precisa ser coordenado com tomadas, rotas, portas de switch, potência e identificação.

Qual é o papel da fibra óptica no cabeamento corporativo?

A fibra é normalmente usada em backbones, interligações entre pavimentos ou edifícios, maiores distâncias e cenários que exigem capacidade, reserva ou isolamento eletromagnético.

Por que certificar o cabeamento depois da instalação?

Porque conectividade básica não comprova desempenho. A certificação compara parâmetros de transmissão com limites aplicáveis e cria evidência objetiva para aceite, diagnóstico e rastreabilidade.

Quando uma empresa deve contratar projeto ou consultoria de cabeamento?

Quando precisa implantar, ampliar, modernizar ou diagnosticar a infraestrutura com requisitos verificáveis, coordenação multidisciplinar, critérios de contratação, fiscalização, testes e documentação final.

Materiais técnicos complementares

Soluções relacionadas

• Cabeamento Estruturado: projeto, implantação, certificação e gestão
• Conectividade e Rede Lógica: arquitetura, desempenho, segurança e gestão

Serviços relacionados

• Projeto de Cabeamento Estruturado: cobre, fibra óptica, racks e certificação
• Projeto de Rede Wi-Fi Corporativa: cobertura, capacidade, roaming e segurança
• Engenharia do Proprietário (Owner’s Engineering): governança técnica, fiscalização e aceite
• Ensaios e Testes Técnicos: verificação, desempenho, conformidade e aceite

Conteúdos principais sobre o tema

• Guia Completo sobre Cabeamento Estruturado
• NBR 14565: Cabeamento Estruturado para Edifícios Comerciais
• NBR 16869: Cabeamento Estruturado — Partes 1 a 5

Conteúdos técnicos correlatos

• Subsistemas de Cabeamento Estruturado: backbone, horizontal e espaços
• Como Garantir a Escalabilidade de um Projeto de Cabeamento Estruturado
• MPTL: o que é Modular Plug Terminated Link e quando usar no cabeamento estruturado
