Cabeamento estruturado industrial conforme NBR 16521:2025: MICE, IHD, ID, IO, MPTL, cobre, fibra, caminhos, EMC, certificação e retrofit.
Confira!
Cabeamento estruturado para indústrias deve ser projetado a partir das condições ambientais, da arquitetura de automação e TIC, da criticidade operacional e dos requisitos de desempenho de cada área. A referência brasileira específica é a ABNT NBR 16521:2025, que trata cabeamento balanceado e óptico em instalações industriais e introduz elementos como distribuidor intermediário (ID), distribuidor horizontal industrial (IHD), tomada industrial (IO), backbone intermediário e classificação ambiental MICE.
Não é tecnicamente correto resolver ambiente industrial apenas escolhendo cabo blindado, eletrocalha metálica ou fibra óptica. O projeto precisa classificar os ambientes, selecionar componentes compatíveis, definir caminhos e espaços, verificar distâncias, interfaces, alimentação remota, equipotencialização, ensaios, documentação e estratégia de manutenção. Também é necessário reconhecer os limites da própria NBR 16521: cabeamento destinado a aplicações críticas de automação, controle de processo e monitoramento pode exigir critérios adicionais fora do escopo da norma.
O que mudou com a NBR 16521:2025
A segunda edição da ABNT NBR 16521 foi publicada em 11 de março de 2025 e substituiu a edição de 2016. Ela consolida o cabeamento estruturado industrial como sistema próprio, compatível com a arquitetura geral da NBR 14565, mas adaptado aos ambientes e interfaces industriais.
A norma especifica:
- estrutura e configuração mínima do cabeamento industrial;
- interfaces na tomada industrial;
- desempenho de enlaces e canais;
- requisitos de implementação dos componentes;
- desempenho ambiental;
- procedimentos de verificação;
- cabeamento balanceado, óptico e aplicações com alimentação remota;
- configurações com MPTL e conexão direta em situações específicas;
- cabeamento balanceado de um único par para SPE em condições previstas.
Ela referencia diretamente NBR 14565, NBR 16415, NBR 16869-1, NBR 16869-3, NBR 16869-5 e NBR 17040, entre outras normas.
<div class="wp-block-a3a-destaque"><p>Em planta industrial, definir cabo, conector ou blindagem antes de classificar o ambiente e mapear aplicações costuma transferir risco para a obra. O projeto de cabeamento estruturado industrial transforma MICE, topologia, caminhos, desempenho, interfaces e critérios de aceite em requisitos verificáveis.</p><p><a href="https://a3aengenharia.com.br/servicos/planejamento/projeto-de-cabeamento-estruturado/">Projeto de Cabeamento Estruturado</a></p></div>

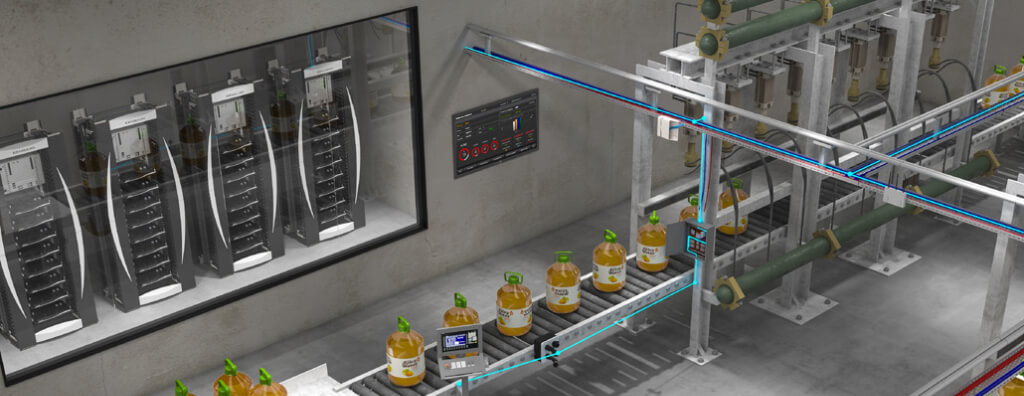

Cabeamento industrial não é apenas uma rede Ethernet em ambiente severo
A infraestrutura pode atender TIC, automação, monitoramento e dispositivos industriais, mas a arquitetura precisa respeitar a função de cada enlace. A NBR 16521 distingue tomada de telecomunicações (TO), usada para aplicações TIC, e tomada industrial (IO), usada para aplicações industriais.
Também distingue o cabeamento estruturado da rede industrial ativa. Protocolos, switches industriais, redundância lógica e comportamento da automação não são definidos pela norma de cabeamento. A camada passiva deve fornecer meio físico adequado; a arquitetura de rede ativa continua sendo projeto próprio.
Esse limite evita um erro comum: desenhar um anel de switches e chamar a topologia ativa de “topologia do cabeamento estruturado”. São camadas diferentes.
Os quatro subsistemas possíveis do cabeamento industrial
A NBR 16521 reconhece até quatro subsistemas:
| Subsistema | Origem/destino | Função |
| Backbone de campus | CD → BD | interliga edifícios |
| Backbone de edifício | BD → ID | distribuição vertical/predial |
| Backbone intermediário | ID → IHD | aproxima distribuição das áreas industriais |
| Horizontal industrial | IHD → IO/TO | atende dispositivos e áreas finais |
O backbone intermediário é opcional e representa uma diferença importante em relação ao modelo comercial convencional. Ele permite aproximar a distribuição das áreas produtivas sem obrigar que todo o cabeamento horizontal saia diretamente de uma sala distante.
ID, IHD e IO: elementos que precisam aparecer no projeto
O distribuidor intermediário (ID) recebe o backbone de edifício e alimenta um ou mais distribuidores horizontais industriais. O IHD origina o cabeamento horizontal industrial. A IO é o ponto de terminação destinado ao dispositivo industrial.
Esses elementos podem estar em salas, racks, gabinetes, painéis ou bastidores industriais, desde que o espaço e os componentes sejam adequados à classificação ambiental correspondente.
A documentação deve mostrar claramente:
- localização de ID e IHD;
- cabos e fibras associados;
- IOs e TOs;
- rotas;
- conexões cruzadas e interconexões;
- pontos de consolidação quando utilizados;
- interfaces de equipamento e ensaio;
- identificação de cada enlace.
MICE: a classificação ambiental deve dirigir a especificação
MICE significa Mechanical, Ingress, Climatic/Chemical e Electromagnetic. A classificação considera severidade mecânica, ingresso de contaminantes, condições climáticas/químicas e ambiente eletromagnético.
Um mesmo edifício industrial pode ter áreas com classificações distintas. Sala elétrica, laboratório, escritório interno, área de processo, casa de bombas e linha de produção não devem receber automaticamente o mesmo cabo e o mesmo conector.
| Dimensão | Exemplos de influência | Impacto de projeto |
| M — mecânica | vibração, impacto, esmagamento | cabo, caminho, conector, proteção |
| I — ingresso | poeira, água, partículas | invólucro, vedação, conectividade |
| C — climática/química | temperatura, óleo, agentes químicos | capa, material e vida útil |
| E — eletromagnética | motores, inversores, barramentos | rota, separação, blindagem/fibra |
A solução pode combinar componente mais robusto e caminho protetor. Nem sempre é necessário que todo componente tenha a maior severidade se a infraestrutura física reduz a exposição.
Classificar por trecho, não por planta inteira
A NBR 16521 reconhece que um ambiente industrial pode ser severo em sua totalidade ou apenas em partes. Por isso, a classificação deve acompanhar o percurso do canal.
Um cabo pode sair de uma sala limpa, atravessar uma área com inversores e motores e chegar a um painel exposto a poeira. O projeto precisa identificar onde a severidade muda e assegurar que cada segmento permaneça compatível com as condições de instalação.
Essa abordagem evita dois extremos: subespecificar trechos críticos ou superdimensionar toda a planta.
Cabeamento horizontal industrial: limites e configuração
O subsistema horizontal industrial conecta o IHD às IO ou TO. O cabo deve ser contínuo entre IHD e IO/TO, exceto quando se utiliza ponto de consolidação conforme a arquitetura permitida.
Para cabeamento balanceado convencional, a referência física permanece:
- até 90 m de cabo industrial fixo;
- até 100 m de canal físico total;
- até 10 m combinados de cordões nas implementações de referência;
- patch cords/jumpers no IHD limitados conforme a implementação da norma.
A NBR 16521 também reconhece configurações especiais de single-pair Ethernet, com limites próprios, que não devem ser confundidas com o canal convencional de quatro pares.
Temperatura pode reduzir o comprimento admissível
Ambientes industriais frequentemente operam acima de 20 °C. A NBR 16521 estabelece redução do comprimento do cabo industrial para temperaturas superiores a esse valor nas implementações de referência:
- cabo blindado: redução de 0,2% por °C;
- cabo sem blindagem entre 20 °C e 40 °C: 0,4% por °C;
- cabo sem blindagem acima de 40 °C até 60 °C: 0,6% por °C.
Portanto, projetar automaticamente 90 m de cabo em uma área quente pode eliminar a margem do canal. Temperatura deve fazer parte da memória de cálculo.
Categoria e classe de desempenho
A NBR 16521 mantém a relação entre categorias de componentes e classes do cabeamento:
| Componentes | Classe do sistema |
| Categoria 5e | Classe D |
| Categoria 6 | Classe E |
| Categoria 6A | Classe EA |
| Categoria 7 | Classe F |
| Categoria 7A | Classe FA |
| Categoria 8.1 | Classe I |
| Categoria 8.2 | Classe II |
Misturar componentes de categorias diferentes reduz o desempenho resultante ao elemento de menor categoria compatível. Portanto, “cabo Cat6A” não cria um canal Classe EA se conectores, patch cords ou hardware não atenderem ao mesmo desempenho.
Cat6A, blindagem e ambiente industrial
Cat6A pode ser uma escolha adequada para 10GBASE-T em 100 m e para projetos com maior horizonte de capacidade, mas não é uma solução automática para interferência. Blindagem e categoria são características diferentes.
Um cabo pode ser Cat6A U/UTP ou Cat6A blindado. A escolha entre U/UTP, F/UTP, U/FTP, S/FTP ou outras construções deve considerar MICE, desempenho de acoplamento, caminhos, equipotencialização, conectividade e manutenção.
Blindagem mal terminada ou sem continuidade pode não entregar o comportamento esperado. O sistema precisa ser analisado como canal.
Quando a fibra óptica é a melhor decisão
Fibra óptica oferece imunidade à interferência eletromagnética na transmissão e é especialmente útil para backbone, grandes distâncias, áreas entre edifícios e regiões próximas a fontes intensas de ruído.
Isso não significa que toda fibra seja automaticamente adequada ao ambiente. Cabos ópticos possuem construção mecânica, capa, resistência a agentes externos e elementos metálicos que precisam ser compatíveis com a instalação.
O projeto deve definir:
- monomodo ou multimodo conforme aplicação;
- número de fibras;
- conectividade;
- DIOs;
- orçamento de perdas;
- rotas e proteção mecânica;
- reservas;
- método de ensaio.
A NBR 16521 recomenda conectividade LC duplex na IO e reconhece MPO de 12 ou 24 fibras em aplicações de alta densidade.
Conectores industriais: RJ45 não é a única interface
A norma reconhece conectividade modular de oito vias para diversas categorias e também interfaces industriais específicas. O conector M12 de oito contatos é reconhecido para Classe EA em condições aplicáveis, e conectores de um único par conforme IEC 63171-6 aparecem para SPE.
A interface precisa ser escolhida pela aplicação e pelo ambiente. Um RJ45 de escritório dentro de painel exposto a vibração, poeira ou líquidos pode ser inadequado mesmo que tenha a categoria elétrica necessária.
IO versus MPTL
Quando a aplicação não suporta uma tomada industrial convencional ou quando a conexão direta ao dispositivo é mais apropriada, a NBR 16521 permite configuração MPTL conforme NBR 16869-3.
No MPTL, o cabo horizontal termina com plugue modular e conecta diretamente o equipamento. Isso reduz conexões, mas altera o modelo de ensaio e a gestão da terminação.
A decisão deve ser documentada e não aplicada como improviso em campo.
Ponto de consolidação em área industrial
O CP é opcional e pode facilitar realocação de IOs ou TOs em espaços industriais abertos. Assim como em ambientes comerciais, ele deve ser acessível, documentado e utilizado conforme os limites de arquitetura.
CP não é caixa de emenda. Sua função é permitir flexibilidade controlada dentro do subsistema horizontal.

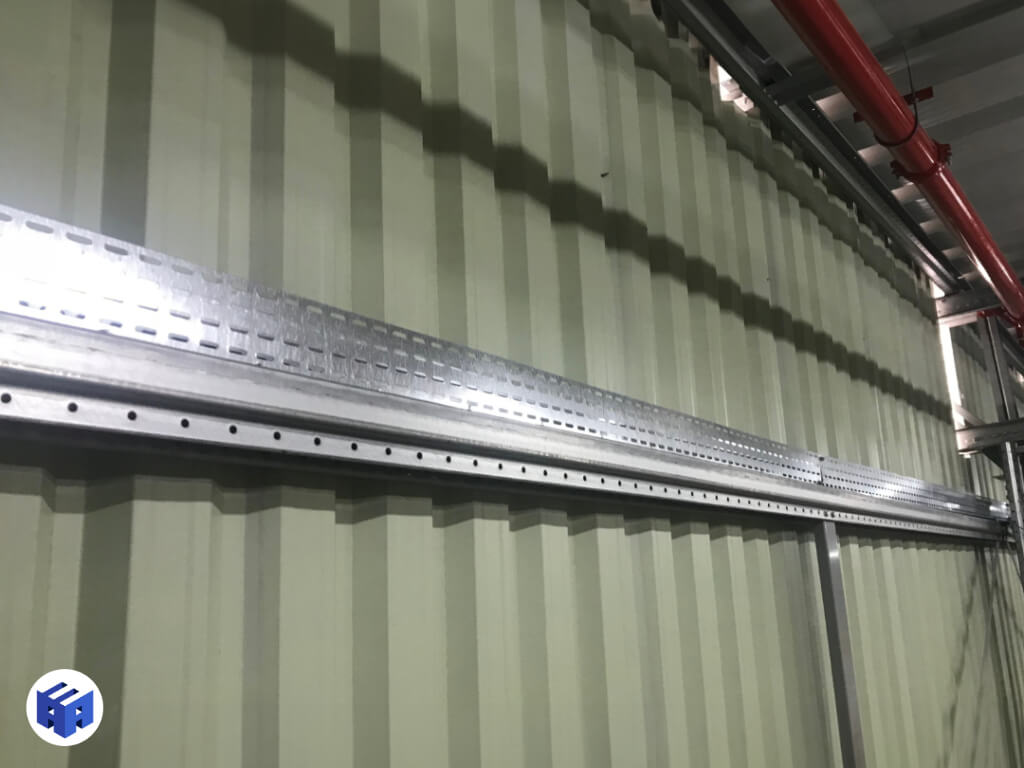

Caminhos industriais: proteção é parte do desempenho
A NBR 16415 exige que caminhos e espaços considerem a classificação ambiental das áreas industriais. A infraestrutura pode contribuir para proteger o cabeamento contra impacto, ingresso de contaminantes e influências eletromagnéticas.
Eletrocalhas, leitos, eletrodutos, suportes e dutos precisam ser selecionados considerando:
- carga de cabos;
- vibração;
- corrosão;
- agentes químicos;
- água e poeira;
- temperatura;
- manutenção;
- expansão;
- separação de energia;
- continuidade/equipotencialização quando metálicos.
<div class="wp-block-a3a-destaque"><p>Em plantas industriais, caminhos de telecomunicações competem com força, instrumentação, utilidades, estruturas e equipamentos de processo. O projeto de telecomunicações coordena rotas, espaços, interfaces e reservas para evitar interferências e retrabalho durante a implantação.</p><p><a href="https://a3aengenharia.com.br/servicos/planejamento/projeto-de-telecomunicacoes/">Projeto de Telecomunicações</a></p></div>
Eletrocalha metálica não é um “dissipador de surtos”
O conteúdo antigo atribuía à eletrocalha aterrada a função de dissipar picos de tensão. Essa formulação é incorreta. Caminhos metálicos devem ser aterrados e equipotencializados conforme normas aplicáveis por razões de segurança, equipotencialização e compatibilidade eletromagnética.
Proteção contra surtos depende de análise específica de SPDA, MPS, DPS, equipotencialização e interfaces de energia/sinal. Não deve ser transferida genericamente para a eletrocalha.
Separação entre energia e telecomunicações
Cabos de dados e de alimentação devem ser separados para reduzir acoplamento eletromagnético e evitar conflitos de instalação. A distância e o método dependem da configuração, da potência, do caminho e das medidas de mitigação.
Em indústria, a análise deve considerar fontes como:
- motores;
- inversores de frequência;
- barramentos;
- transformadores;
- máquinas de solda;
- grandes alimentadores;
- acionamentos;
- sistemas de alta corrente.
A rota deve ser planejada antes da obra. Resolver interferência depois de todos os caminhos instalados é caro e muitas vezes limitado.
Compatibilidade eletromagnética: quando chamar engenharia específica
A NBR 16521 usa o eixo E da classificação MICE, mas deixa requisitos gerais de EMC fora do seu escopo. Quando existem problemas reais de ruído, falhas intermitentes, potenciais diferenças, conversores, inversores ou sinais sensíveis, pode ser necessário diagnóstico especializado.
Nesses casos, devem ser analisados mecanismos de acoplamento, caminhos, equipotencialização, blindagem, aterramento, separação e possibilidade de migração para fibra.
Aterramento e equipotencialização
A NBR 16521 referencia a NBR 17040 para equipotencialização da infraestrutura de telecomunicações. Partes metálicas, racks, gabinetes e caminhos devem ser integrados ao sistema aplicável.
O objetivo não é “aterrar o cabo para eliminar ruído” de maneira genérica. A topologia de equipotencialização, a continuidade das blindagens e as conexões precisam ser projetadas para o sistema real.
Em cabos ópticos totalmente dielétricos, não existe condutor metálico do cabo para equipotencializar, mas racks, DIOs, caminhos e equipamentos continuam sujeitos aos requisitos elétricos aplicáveis.
PoE em ambiente industrial
PoE pode alimentar câmeras, access points, terminais, sensores e dispositivos industriais. Em ambiente quente ou com feixes densos, a elevação de temperatura precisa ser considerada.
A NBR 16869-1 recomenda limitar feixes de cabos de quatro pares a 24 unidades. O projeto deve verificar potência por dispositivo, orçamento PoE do switch, resistência, comprimento, temperatura e condições do caminho.
Quando alimentação é crítica, também é necessário avaliar UPS, redundância de fonte e comportamento do sistema ativo. A camada passiva apenas transporta a alimentação conforme sua capacidade.
Single-Pair Ethernet (SPE)
A NBR 16521:2025 incorpora cabeamento balanceado de um único par, incluindo requisitos normativos para canais até 600 MHz em seu Anexo C e referências a aplicações SPE.
SPE é relevante para sensores, automação e dispositivos distribuídos, mas não deve ser apresentado como substituto universal do Ethernet de quatro pares. A arquitetura, distância, alimentação, protocolo e ecossistema do equipamento precisam ser compatíveis.
O projeto deve separar claramente canais convencionais de quatro pares, SPE, fibras e redes industriais dedicadas.
Redes críticas: a norma de cabeamento não resolve a disponibilidade sozinha
A própria NBR 16521 declara fora de seu escopo o cabeamento destinado a aplicações críticas de automação, controle de processos e monitoramento nas redes industriais. Isso é um alerta importante.
Em processos em que falha de comunicação pode parar produção, criar condição insegura ou comprometer proteção, é necessário avaliar requisitos específicos da aplicação, normas setoriais, protocolos e arquitetura de redundância.
O cabeamento estruturado pode fornecer caminhos e meios físicos redundantes, mas a disponibilidade depende de todo o sistema.
Redundância física versus redundância lógica
A NBR 16521 mostra possibilidades de conexões redundantes entre elementos funcionais do cabeamento, mas não define protocolos de rede. Dois cabos em rotas diferentes aumentam diversidade física; um anel Ethernet depende de protocolo ativo para recuperação.
Para sistemas críticos, a engenharia deve avaliar:
- rotas fisicamente independentes;
- salas e painéis distintos;
- fontes elétricas;
- switches e interfaces;
- protocolos de redundância;
- pontos comuns de falha;
- manutenção simultânea.
Uma topologia desenhada em anel não é redundante se ambos os lados passam pela mesma eletrocalha e pelo mesmo shaft.
Backbone de campus industrial
Backbones entre prédios devem considerar distância, ambiente, escavações, interferência, raios e disponibilidade. Fibra dielétrica frequentemente reduz riscos associados a diferenças de potencial entre edifícios, mas a construção do cabo e a rota precisam ser adequadas.
A infraestrutura subterrânea deve prever drenagem, caixas, vedação, proteção e expansão. A NBR 16415 recomenda pensar em caminhos reserva para evitar novas obras futuras.
Backbone intermediário e aproximação da distribuição
O backbone intermediário conecta ID a IHD e pode reduzir comprimentos do cabeamento horizontal em plantas grandes. Ele permite organizar áreas produtivas por células, linhas ou unidades de processo.
O dimensionamento deve considerar aplicações, quantidade de IO/TO, capacidade futura e MICE ao longo da rota.
Gabinetes e racks industriais
Racks, painéis e gabinetes podem atuar como espaços de telecomunicações. Eles precisam ter classificação ambiental compatível, espaço para equipamentos, terminação, organização, alimentação e manutenção.
A seleção deve verificar:
- grau de proteção requerido;
- material e corrosão;
- ventilação/climatização;
- acesso frontal/lateral;
- entrada de cabos;
- prensa-cabos e vedação;
- DIN rail quando necessário;
- barras de equipotencialização;
- reserva de capacidade.
Não é adequado usar rack de escritório em ambiente de processo apenas porque ele possui 19 polegadas.
Projeto para manutenção
Ambiente industrial exige reparo rápido. O projeto deve minimizar intervenções em áreas perigosas e permitir substituição de patch cords, módulos e fibras sem desligamentos desnecessários.
Pontos de distribuição devem ficar acessíveis, identificados e protegidos. Reservas de cabo não podem bloquear portas ou violar raio de curvatura. Sobras precisam ser gerenciadas de forma intencional.
Identificação e rastreabilidade
A NBR 16869-1 exige gerenciamento do cabeamento, identificadores e registros. Em plantas industriais, a relação com tag de equipamento, painel, área e sistema torna a rastreabilidade ainda mais importante.
Um identificador deve permitir relacionar:
- IHD/ID;
- porta de patch panel;
- cabo;
- IO/TO;
- equipamento atendido;
- caminho;
- resultado de ensaio;
- revisão do as built.
Mudanças de campo devem ser registradas antes do fechamento da ordem de serviço.
Planejamento de instalação em planta em operação
Intervenções podem ocorrer próximas a máquinas em movimento, áreas classificadas, processos contínuos e rotas de circulação. O escopo deve definir permissões, janelas, segurança, bloqueios, responsáveis e condições ambientais.
A NBR 16869-1 exige que a especificação da instalação identifique riscos, contatos locais, acessos, políticas e interfaces com outros serviços.
Uma sequência típica inclui:
- levantamento e liberação de áreas;
- inspeção de caminhos;
- instalação/adequação de infraestrutura;
- lançamento controlado;
- terminação;
- identificação;
- ensaios;
- migração;
- atualização do as built.
Recebimento e inspeção de materiais
Componentes precisam ser inspecionados antes da instalação. Em indústria, é especialmente importante verificar a construção ambiental correta, pois produtos visualmente semelhantes podem ter resistência química, térmica ou mecânica diferente.
O recebimento deve conferir:
- modelo aprovado;
- categoria/classe;
- blindagem;
- capa e aplicação ambiental;
- conectores;
- prensa-cabos/adaptadores;
- compatibilidade MICE;
- rastreabilidade;
- integridade de bobinas e embalagens.
Certificação do cabeamento balanceado
A NBR 16521 remete os ensaios instalados às NBR 14565 e NBR 16869-3. O modelo de teste deve corresponder à configuração: enlace permanente, canal, MPTL ou conexão direta quando aplicável.
Parâmetros incluem continuidade, perda de inserção, perda de retorno, NEXT, PSNEXT, ACR, atraso, resistência e outros limites da classe. Em Classe EA U/UTP, alien crosstalk também precisa ser considerado conforme requisitos de ensaio.
Resultados devem ser associados à identificação do enlace e analisados em relação ao limite correto.
Ensaios do cabeamento óptico
O aceite óptico deve verificar polaridade, atenuação e comprimento. LSPM/OLTS mede perda ponta a ponta; OTDR pode caracterizar eventos, emendas, conectores e distâncias.
O orçamento óptico do projeto deve ser conhecido antes do ensaio. Um valor de perda isolado não pode ser classificado como bom ou ruim sem comparação com o limite da aplicação e da arquitetura.
<div class="wp-block-a3a-destaque"><p>Falhas intermitentes, enlaces marginais e problemas de fibra em plantas industriais precisam ser tratados com medição, não por tentativa e erro. Ensaios de cobre e fibra permitem separar defeito de instalação, componente inadequado, perda excessiva e interferência antes do aceite.</p><p><a href="https://a3aengenharia.com.br/servicos/servicos-transversais/ensaios-e-testes/">Ensaios e Testes Técnicos</a></p></div>
Diagnóstico de interferência em redes existentes
Quando a certificação física está aprovada e os sintomas permanecem, a investigação pode exigir análise de EMC e da rede ativa. Erros de interface, quedas intermitentes ou comportamento associado à operação de motores/inversores são sinais que precisam ser correlacionados com o processo.
A investigação pode envolver:
- histórico de falhas;
- localização física;
- medição do enlace;
- revisão de blindagem e equipotencialização;
- inspeção de separação de rotas;
- análise de equipamentos ativos;
- comparação entre períodos de processo;
- migração temporária para fibra como teste quando aplicável.
O objetivo é identificar mecanismo causal, não trocar cabos aleatoriamente.
Retrofit de rede industrial
Retrofit deve começar por levantamento cadastral e classificação da base instalada. Muitas plantas possuem cabos adicionados em diferentes anos, caminhos saturados, conectores sem rastreabilidade e documentação incompleta.
Uma estratégia pode classificar os trechos em:
| Situação | Ação |
| conforme e documentado | manter |
| conforme, mas sem reserva | planejar expansão |
| falha localizada | corrigir e retestar |
| ambiente incompatível | substituir componente/caminho |
| rota crítica sem redundância | reprojetar arquitetura |
| obsoleto sem suporte à aplicação | migrar por prioridade |
A parada de produção deve entrar no custo total. Em muitos casos, migração por janela operacional é mais eficiente que substituição integral.
Procurement: especificar por desempenho e ambiente
A proposta técnica deve permitir verificar se os materiais atendem aos requisitos sem amarrar o projeto a uma marca desnecessariamente.
A matriz de equalização deve incluir:
- classe/categoria;
- MICE ou requisitos ambientais correspondentes;
- construção e capa do cabo;
- blindagem quando requerida;
- conectores e interfaces;
- hardware de distribuição;
- caminhos e acessórios;
- ensaios e equipamentos;
- documentação;
- garantia e rastreabilidade.
“Cabo industrial” sem ficha técnica e sem condição ambiental definida não é especificação suficiente.
Critérios de aceite em ambiente industrial
O recebimento deve combinar desempenho e instalação física. Verifique:
- componentes aprovados;
- classificação ambiental;
- rotas e separações;
- vedação de gabinetes;
- organização e raio de curvatura;
- identificação;
- equipotencialização quando aplicável;
- resultados de certificação;
- ensaios ópticos;
- tratamento de falhas;
- as built;
- reservas e sobressalentes definidos.
Erros comuns em cabeamento industrial
- aplicar cabo blindado como solução universal;
- usar rack de escritório em área severa;
- ignorar MICE;
- chamar topologia ativa de topologia do cabeamento;
- tratar eletrocalha aterrada como proteção contra surtos;
- misturar energia e telecom no mesmo caminho;
- usar fibra sem verificar construção ambiental;
- exceder comprimento por causa de temperatura;
- utilizar componentes de categorias diferentes e esperar a classe superior;
- aplicar MPTL sem plano de ensaio;
- não documentar IO, IHD e ID;
- aceitar rede por ping em vez de certificação.
Checklist de projeto industrial
- identificar aplicações TIC e industriais;
- separar aplicações críticas com requisitos próprios;
- classificar ambientes MICE por trecho;
- definir CD, BD, ID e IHD;
- definir IO/TO/MPTL conforme aplicação;
- dimensionar comprimentos e temperatura;
- selecionar cobre, fibra ou SPE;
- dimensionar caminhos e gabinetes;
- coordenar energia, EMC e equipotencialização;
- definir redundância física quando necessária;
- estabelecer identificação e gerenciamento;
- definir plano de qualidade e ensaios;
- estabelecer critérios de procurement;
- definir as built e documentação final.
Considerações finais
Cabeamento estruturado para indústrias exige engenharia específica. A NBR 16521:2025 fornece uma arquitetura própria e conecta o projeto às NBR 14565, NBR 16415, NBR 16869 e NBR 17040. MICE, IHD, ID, IO, MPTL, temperatura, interfaces e ensaios não são detalhes: são elementos centrais do sistema.
O projeto mais robusto não é o que especifica o componente mais caro, mas o que relaciona aplicação, ambiente, desempenho, manutenção e disponibilidade. Quando a infraestrutura física é classificada, documentada e certificada, ela reduz falhas e cria base confiável para evolução da planta.
Referências técnicas
[1] ABNT. ABNT NBR 16521:2025 — Cabeamento estruturado industrial. 2. ed. Rio de Janeiro: ABNT, 2025. Disponível em: https://www.abntcatalogo.com.br/
[2] ABNT. ABNT NBR 14565:2019 — Cabeamento estruturado para edifícios comerciais. Rio de Janeiro: ABNT, 2019. Disponível em: https://www.abntcatalogo.com.br/
[3] ABNT. ABNT NBR 16415:2021 — Caminhos e espaços para cabeamento estruturado. Rio de Janeiro: ABNT, 2021. Disponível em: https://www.abntcatalogo.com.br/
[4] ABNT. ABNT NBR 16869-1:2020 — Cabeamento estruturado — Parte 1: Requisitos para planejamento. Rio de Janeiro: ABNT, 2020. Disponível em: https://www.abntcatalogo.com.br/
[5] ISO/IEC. ISO/IEC 11801-1:2017 — Information technology — Generic cabling for customer premises. Disponível em: https://www.iso.org/standard/66182.html
Perguntas frequentes
A ABNT NBR 16521:2025 é a norma específica para cabeamento estruturado em instalações industriais e substitui a edição de 2016.
MICE classifica influências mecânicas, ingresso de contaminantes, condições climáticas/químicas e ambiente eletromagnético. A classificação orienta seleção de componentes e proteção dos caminhos.
Nas implementações convencionais, o cabo industrial fixo não pode exceder 90 m e o canal físico não pode exceder 100 m. Temperatura e comprimento dos cordões podem exigir redução.
Não. Blindagem deve ser definida conforme ambiente eletromagnético, arquitetura, caminhos e equipotencialização. Em muitos trechos, U/UTP ou fibra podem ser adequados.
A IO é tomada industrial destinada a aplicações industriais; a TO é tomada de telecomunicações para aplicações TIC. A NBR 16521 trata ambas dentro da arquitetura industrial.
Sim. A NBR 16521 permite configuração MPTL em situações aplicáveis, conforme NBR 16869-3. O modelo precisa ser projetado, documentado e ensaiado corretamente.
Não. A fibra é imune a EMI na transmissão, mas o cabo ainda precisa ter construção mecânica e ambiental adequada; conectividade, DIO, caminhos e equipamentos também precisam ser compatíveis.
A norma declara fora de seu escopo o cabeamento destinado a aplicações críticas de automação, controle de processos e monitoramento. Esses sistemas podem exigir critérios adicionais de aplicação e disponibilidade.
O modelo de ensaio deve corresponder à configuração instalada, como enlace permanente, canal, MPTL ou conexão direta. A NBR 16521 remete os ensaios às NBR 14565 e NBR 16869-3.
Materiais técnicos complementares
Serviços relacionados
- Projeto de Cabeamento Estruturado
- Projeto de Telecomunicações
- Ensaios e Testes Técnicos
- Diagnóstico e Mitigação de Interferências Eletromagnéticas
