Aterramento funcional: diferenças em relação à proteção elétrica, equipotencialização, problemas de ruído, racks, automação e critérios de verificação.
Confira!
Aterramento funcional é a ligação ao terra realizada para atender uma função de operação ou desempenho de uma instalação, como estabelecer referência de potencial, reduzir efeitos de distúrbios e permitir funcionamento previsto de determinados equipamentos. Ele não deve ser confundido com o aterramento de proteção, destinado à segurança contra choques e às condições de atuação dos dispositivos de proteção. Em edifícios com redes, automação, servidores, áudio e sistemas de segurança, a engenharia deve coordenar essas funções com a equipotencialização, o condutor de proteção, a arquitetura elétrica e os requisitos de compatibilidade eletromagnética.
A solução não consiste em criar um “terra exclusivo” isolado para equipamentos sensíveis. A existência de eletrodos separados sem integração adequada pode introduzir diferenças perigosas de potencial, principalmente durante faltas e surtos. O projeto precisa compreender os caminhos de corrente, os esquemas de aterramento aplicáveis, os barramentos de equipotencialização e as interfaces entre energia e sinais.
Aterramento funcional e aterramento de proteção: qual é a diferença?
O aterramento de proteção participa das medidas de segurança elétrica e precisa estar coordenado com o esquema de aterramento da instalação e com a proteção contra choques. Seu desempenho não pode depender de um vínculo casual ao solo ou de um cabo supostamente exclusivo de um equipamento. O aterramento funcional atende requisitos ligados à operação, à compatibilidade eletromagnética ou à referência de circuitos. Embora as funções sejam distintas, podem compartilhar elementos de uma arquitetura integrada de aterramento e equipotencialização quando o projeto assim exigir.
Um servidor, um switch, um controlador ou um equipamento audiovisual pode apresentar bornes de proteção e conexões funcionais definidas pelo fabricante. Esses bornes não devem ser intercambiados automaticamente. A documentação deve identificar qual conexão corresponde à proteção, qual tem função de referência e como se integram ao sistema equipotencial. Usar uma conexão funcional como substituta da proteção pode representar não conformidade e risco. Também é inadequado prometer eliminação universal de ruído apenas pela instalação de um eletrodo adicional.
Em instalações corporativas, a análise começa pela topologia do suprimento, pelo sistema de distribuição, pelos condutores de proteção e pelos vínculos entre massas metálicas. A avaliação de desempenho dos equipamentos vem depois de verificar integridade e segurança. Um esquema que produz excelente resultado em medição de ruído, mas compromete proteção contra choques, não constitui solução técnica aceitável.
Como o potencial de referência afeta equipamentos eletrônicos
Equipamentos eletrônicos operam com sinais e níveis de tensão interpretados em relação a referências elétricas. Diferenças de potencial entre salas, racks e quadros podem provocar correntes indesejadas, falhas de comunicação e interferência em determinadas interfaces. O efeito depende de impedância dos caminhos, frequência, tipo de sinal, blindagem e arquitetura de conexão. A leitura de tensão entre dois pontos não esclarece sozinha a origem e o comportamento do problema.
Em redes de comunicação, muitas interfaces modernas dispõem de isolamento e imunidade definidos por seus padrões. Isso não autoriza ignorar a infraestrutura elétrica, mas também impede atribuir toda falha intermitente à falta de aterramento. Problemas de portas, cabos, PoE, conectores e configuração podem produzir sintomas semelhantes. A investigação deve coletar dados de alimentação, eventos e integridade da rede antes de intervir na ligação à terra.
Em automação, instrumentação e sistemas de áudio, referências de sinais e blindagens precisam seguir requisitos específicos do projeto e dos fabricantes. A conexão de blindagens não possui regra universal aplicável a qualquer frequência e instalação. Em vez de reproduzir práticas antigas sem justificativa, a engenharia avalia topologia, susceptibilidade, caminhos de corrente e comportamento real dos circuitos.
Equipotencialização como base para proteção e desempenho

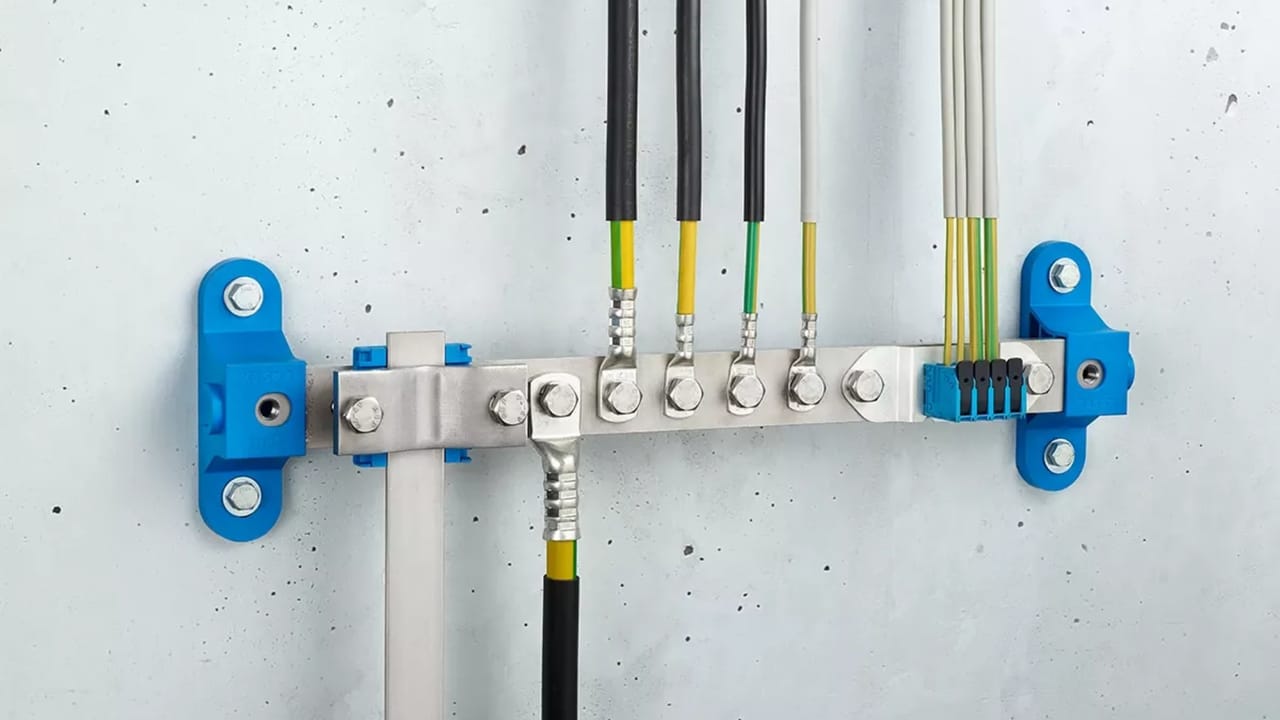

Equipotencialização interliga partes condutivas de forma a limitar diferenças de potencial perigosas e apoiar o funcionamento seguro das medidas de proteção. Em edificações, barramentos principais e locais devem ser posicionados conforme projeto, com conexões acessíveis e identificáveis. A função não deve ser descrita como obtenção de tensão absolutamente nula entre quaisquer pontos: correntes e impedâncias tornam essa afirmação fisicamente inadequada.
Um rack metálico, uma eletrocalha, um gabinete de automação e uma estrutura que exija ligação equipotencial precisam ser avaliados conforme sua função e os requisitos de cada sistema. A simples continuidade de uma pintura metálica não comprova conexão confiável. O projeto deve especificar pontos de conexão, materiais, proteção mecânica, dispositivos e ensaios apropriados.
O conteúdo sobre equipotencialização aprofunda a função de BEP e BEL. Para sistemas eletrônicos, a questão adicional é relacionar a arquitetura equipotencial à exposição a transitórios, à alimentação elétrica e às interfaces de comunicação.
| Função | Objetivo principal | Evidência necessária |
| Aterramento de proteção | Medidas de proteção contra choques | Projeto e verificações elétricas |
| Aterramento funcional | Referência ou condição de operação | Requisito do equipamento e desempenho |
| Equipotencialização | Limitar diferenças de potencial | Conexões, continuidade e inspeção |
| Proteção contra surtos | Reduzir efeitos de sobretensões transitórias | Arquitetura coordenada, DPS e conexões |
Sistemas TN, TT e IT: o que muda na análise funcional?
Os esquemas de aterramento influenciam caminhos de corrente de falta e a escolha de proteção contra choques. Em sistemas TN, a relação entre ponto aterrado da alimentação e massas expostas precisa ser entendida junto ao condutor de proteção. Em TT, a ligação das massas ao eletrodo de aterramento da instalação exige coordenação adequada das proteções. Em IT, as condições de isolamento e supervisão exigem avaliação própria. Essas distinções não devem ser confundidas com a escolha de uma referência funcional para um equipamento.
O projetista precisa identificar o esquema real, e não apenas reproduzir uma sigla de memorial. Modificações podem alterar condutores e conexões, especialmente em edifícios antigos com ampliações sucessivas. A seleção de dispositivos de proteção e as verificações de continuidade dependem da arquitetura efetiva. Um erro nessa identificação pode tornar incorreta a hipótese de funcionamento de proteções.
O artigo sobre TN-S, TN-C e TN-C-S detalha distinções desses esquemas. A avaliação funcional deve partir desse entendimento e considerar a existência de PE, PEN e vínculos definidos pelas normas, sem criar caminhos paralelos de retorno em elementos não previstos.
Por que um eletrodo isolado não é solução para ruído eletrônico
Em projetos de infraestrutura tecnológica, ainda aparecem pedidos de instalação de uma haste de terra exclusiva para Data Center, rack ou estúdio. A intenção costuma ser reduzir interferência ou proteger equipamentos, mas a separação física não assegura desempenho e pode aumentar diferença de potencial durante faltas e surtos. As conexões entre circuitos e sistemas de comunicação podem estabelecer caminhos imprevistos entre referências.
A análise deve diferenciar ruído de alimentação, correntes conduzidas, acoplamento eletromagnético e surtos. Cada mecanismo pode exigir medidas diferentes: roteamento, blindagem, filtros, proteção coordenada, segregação ou melhoria da equipotencialização. A simples medição de resistência de uma haste não demonstra que uma falha intermitente de comunicação foi eliminada. É necessário um diagnóstico causal com evidências antes e depois da alteração.
A segurança elétrica tem precedência. Não se deve desconectar condutor de proteção nem alterar vínculos de massa para tentar reduzir hum em áudio ou ruído de instrumentação. Uma solução funcional apropriada precisa conviver com os requisitos de proteção e com os meios seguros de seccionar, manter e inspecionar a instalação.
Alta frequência, impedância e limites da resistência medida
A resistência de aterramento em determinada condição de medição não descreve de forma completa o comportamento de transitórios rápidos. Em frequência elevada, geometria, indutância, acoplamento e comprimento de condutores influenciam impedância. Uma malha com valor baixo em ensaio de baixa frequência pode apresentar diferenças de potencial significativas durante uma descarga. O projeto precisa compreender espectro e mecanismo da perturbação em vez de usar um único indicador como garantia de proteção.
Condutores longos ou com trajetos desnecessários podem aumentar efeitos transitórios. A arquitetura de barramentos, caminhos e conexões precisa considerar materiais, disposição e condições ambientais. A coordenação com proteção contra surtos é determinante: equipamentos conectados à rede elétrica e às comunicações podem sofrer sobretensões por diferentes interfaces. Não basta escolher DPS de catálogo sem avaliar local de instalação e conexões.
O estudo de medidas de proteção contra surtos relaciona DPS, zonas de proteção e condições de entrada e interligação de sistemas. A aplicação deve seguir requisitos normativos aplicáveis e análise de risco pertinente, sem substituir o projeto de aterramento e equipotencialização.
Racks, Data Centers e equipamentos de telecomunicações
Racks e gabinetes metálicos integram infraestrutura que precisa ser avaliada quanto a proteção elétrica, continuidade, organização e interfaces com cabos. A arquitetura de barramentos equipotenciais deve ser compatível com a edificação e manter identificação. Uma conexão por elemento metálico pintado, parafuso improvisado ou acessório sem especificação pode ser inadequada. A inspeção deve verificar pontos de ligação e condições físicas reais.
Em Data Centers, a continuidade do serviço depende também de circuitos, UPS, distribuição, proteções, climatização e rede. Atribuir indisponibilidade à ausência de terra dedicado sem análise de incidentes pode desviar o diagnóstico. O projeto deve tratar compatibilidade eletromagnética e proteção como parte de um conjunto, evitando soluções de um fornecedor que contradigam o esquema geral da instalação.
O artigo de aterramento e equipotencialização na infraestrutura de rede concentra-se em racks e cabeamento. Aqui a ênfase é entender a função do aterramento funcional e sua relação com a proteção geral da edificação, incluindo automação, áudio e equipamentos sensíveis.
Interfaces com automação, CFTV e linhas de dados
Sistemas de controle predial, CFTV IP e controle de acesso combinam alimentação e comunicação. Uma câmera externa pode estar conectada por cobre a um switch interno, atravessando ambientes com exposições distintas. A proteção deve considerar as interfaces de energia e dados, a topologia de aterramento, a ligação dos protetores e o comportamento esperado diante de surtos. Proteger apenas a entrada elétrica do edifício não garante tratamento de todas as interfaces relevantes.
Controladoras, sensores e equipamentos distribuídos podem possuir requisitos de isolamento, blindagem e referência definidos pelos fabricantes. O projetista precisa coordenar essas informações com o projeto elétrico e de telecomunicações. A substituição de um dispositivo por outro aparentemente equivalente pode alterar a necessidade de alimentação, proteção e conexão funcional. Mudanças devem gerar análise de interfaces.
Uma matriz de interfaces deve identificar origem e destino, tipo de cabo, alimentação, potencial de referência, conexões equipotenciais e requisitos de proteção. Esse registro facilita revisão e comissionamento e evita que cada disciplina interprete a expressão aterramento de forma diferente.
Aterramento em ambientes industriais e instrumentação
Processos industriais podem possuir sensores de pequeno sinal, conversores, motores e sistemas de potência próximos. Essa convivência exige avaliação de acoplamento, encaminhamento de cabos, aterramento e conexões de blindagem conforme características do processo. O termo terra limpo costuma ser usado de maneira imprecisa; é preferível identificar o problema mensurável e a solução prevista em projeto.
A investigação deve considerar interferência conduzida e irradiada, modos comum e diferencial, variação de carga e qualidade da alimentação. A equipe deve registrar ocorrência, frequência, condições de operação e instrumentos usados. Alterações experimentais em instalações energizadas ou de segurança crítica precisam obedecer procedimentos e competências aplicáveis. Um resultado obtido por desconexão indevida de proteção não pode ser aceito.
Em equipamentos com exigências específicas de fabricante ou norma setorial, essas condições devem ser integradas ao sistema de proteção e documentadas. A solução não deve criar dois projetos de aterramento contraditórios na mesma instalação, um da elétrica e outro da automação, sem coordenação entre responsáveis.
Diagnóstico de ruídos, falhas e diferenças de potencial
Um processo de diagnóstico começa pela descrição do sintoma: reinicialização, comunicação instável, ruído de áudio, falha de sensor ou dano por surto. Relacione horário, condições de carga, eventos climáticos e alterações recentes. Verifique logs, qualidade da alimentação, integridade de cabos e configurações antes de concluir que a causa está no aterramento. A observação disciplinada evita intervenções de efeito desconhecido.
Medições devem ser planejadas por profissional habilitado, com instrumentos e procedimentos adequados. É necessário distinguir testes de continuidade, medições de resistência, tensão, qualidade de energia e caracterização de transitórios. Cada método responde a perguntas diferentes. Resultados sem contexto de ponto, instrumento, condição e critério de aceitação pouco ajudam a identificar causa.
Após uma correção, repita ensaios nas condições representativas do problema e confirme ausência de novas não conformidades de segurança. Uma melhora aparente pode decorrer de mudança de carga ou interrupção temporária da fonte de interferência. O relatório precisa informar limitações da avaliação e providências futuras quando a evidência ainda não é conclusiva.
Projeto elétrico, documentação e matriz de funções
O memorial deve identificar requisitos de segurança, esquema de aterramento, equipotencialização, funções de referência e interfaces com SPDA e DPS. Diagramas precisam registrar ligações físicas, barramentos, condutores e equipamentos, evitando notas genéricas como executar aterramento conforme norma sem detalhamento executável. Responsabilidades por projeto e instalações precisam ser claras.
A matriz de funções permite diferenciar quais ligações são necessárias para proteção, quais atendem operação e quais pertencem à proteção contra surtos. Um único elemento pode participar de mais de uma função; a documentação deve explicar essa integração. Alterações de fornecedor ou equipamento podem exigir reavaliação porque terminais e exigências de conexão variam entre modelos.
O fluxo documental deve preservar desenhos as-built, ensaios de entrega e histórico de alterações. Uma conexão removida durante manutenção pode alterar comportamento de diversas instalações. O controle da configuração permite relacionar falhas a mudanças e reduz tempo de diagnóstico.
Inspeção e comissionamento de conexões de terra
A inspeção visual verifica identificação, acessibilidade, integridade, materiais e correspondência com desenho. Ensaios complementares verificam requisitos que a observação não revela. A seleção de instrumentos, métodos e limites deve seguir normas e contrato, e não valores universais improvisados. Testes de continuidade não substituem avaliação do conjunto de proteção, assim como resistência do eletrodo não comprova cada conexão equipotencial.
O plano de comissionamento pode separar inspeções antes do fechamento de caminhos, testes elétricos, verificações funcionais de equipamentos e evidências de interfaces com DPS. Não conformidades devem gerar correção documentada e reensaio. A aceitação deve declarar o que foi efetivamente verificado e quaisquer limitações de acesso ou de medição.
Em áreas ocupadas ou críticas, intervenções exigem planejamento de segurança e continuidade. Ensaios ou manobras que possam afetar circuitos precisam de autorização, método e avaliação de riscos. A investigação de um problema funcional nunca deve criar exposição indevida a choque elétrico ou perda de serviço crítico.
Erros de projeto e instalação que precisam ser evitados
Entre os erros estão usar um eletrodo isolado como suposta referência universal de equipamentos, confundir condutores de proteção com retornos funcionais, conectar blindagens sem analisar a arquitetura, ignorar equipotencialização de partes metálicas e assumir que um valor de resistência de terra comprova proteção global. Cada erro nasce de uma generalização inadequada. O projeto deve registrar critérios e limites de aplicação.
Também é comum tratar problemas de qualidade de energia como se fossem exclusivamente de aterramento. Uma reinicialização pode decorrer de afundamento de tensão, UPS inadequada, sobrecarga ou alimentação insuficiente. Alterações na ligação de terra não corrigem a causa de falta de capacidade. A engenharia deve avaliar o sistema elétrico completo antes de prescrever intervenção.
O reconhecimento dessas distinções exige integração de elétrica, automação, redes e segurança eletrônica. A revisão conjunta permite identificar conflitos e preservar medidas de proteção. Uma solução de uma disciplina deve ser aceita apenas depois de verificar sua compatibilidade com as demais.
Caso ilustrativo: falha intermitente em rede e sistema de áudio
Imagine uma sala de controle com switches, controladoras e sistema de áudio que apresenta ruído durante o acionamento de cargas próximas. A equipe pode suspeitar inicialmente do aterramento, mas precisa estabelecer sequência de verificações. Confirme integridade de alimentação e cabos, observe a correlação com cargas, avalie ligação equipotencial, revise blindagens e analise os caminhos de sinal. O procedimento deve respeitar limites de segurança e não desconectar proteção como experimento.
Se os dados apontam para interferência conduzida, o projeto pode exigir medidas na fonte, filtros adequados, roteamento e revisão de conexões. Se a causa estiver em equipamento ativo ou configuração, a correção será diferente. O resultado deve ser demonstrado em ensaio repetido e registrado com condições de operação. A solução não deve ser atribuída a uma haste extra sem evidência do mecanismo.
Esse exemplo mostra a diferença entre corrigir sintoma e compreender causa. A disponibilidade do sistema depende da combinação de energia, arquitetura, proteção e documentação. O aterramento funcional é um requisito relevante em determinados cenários, mas apenas parte da engenharia necessária.
Plano de implantação e auditoria do aterramento funcional
A implantação do aterramento funcional começa pelo levantamento das funções que dependem de uma referência estável. É necessário entrevistar responsáveis por infraestrutura elétrica, redes, automação e operação para compreender quais falhas são observadas e quais requisitos foram definidos pelos fabricantes. O levantamento não deve partir da premissa de que a medição de resistência de uma haste determina o desempenho de todos os equipamentos. Cada sistema possui características de alimentação, isolamento, comunicação e susceptibilidade que precisam ser registradas. Uma matriz de equipamentos, interfaces e condições de operação ajuda a orientar o diagnóstico sem comprometer medidas de proteção.
Em edifícios existentes, a documentação pode indicar uma malha equipotencial que não corresponde integralmente à instalação real. Reformas, novos racks e remanejamentos podem introduzir ligações improvisadas, segmentos sem identificação e condutores cujo destino não é conhecido. A inspeção deve comparar as-built com caminhos físicos e verificar condições de conexão de forma segura. Quando uma parte da instalação não pode ser inspecionada, essa limitação deve constar do relatório. A conclusão não pode supor que todos os elementos estão adequadamente interligados apenas porque uma medição isolada apresentou resultado satisfatório.
A distinção entre potência e sinais deve ser considerada nas interfaces. Uma controladora de acesso pode receber alimentação de uma fonte, comunicação por rede e conexão física a uma porta metálica distante. A avaliação de potencial deve considerar os vínculos condutivos associados a essas interfaces e o comportamento sob falha ou surto. A seleção de proteção e de dispositivos compatíveis deve respeitar especificações técnicas e a arquitetura de segurança da edificação. O problema não se resolve automaticamente com um condutor adicional sem análise de caminhos de corrente.
Em sistemas com cabeamento blindado, a eficácia da blindagem depende do projeto completo, dos componentes, da continuidade e dos pontos de conexão definidos. Conectar ou desconectar blindagens por tentativa e erro pode alterar exposição a interferências e criar condições indesejadas. O projetista deve avaliar o tipo de interface, a frequência das perturbações e as recomendações aplicáveis. Para redes ópticas, o isolamento elétrico da fibra elimina determinados caminhos metálicos de transmissão, mas não dispensa avaliação das alimentações e das estruturas metálicas dos equipamentos ativos.
Um relatório de engenharia precisa explicar como foi estabelecida a hipótese de causa. Quando se observam reinicializações em switches durante partidas de motores, investigue variações de alimentação e logs além das ligações equipotenciais. Se há ruído em áudio, analise ganho, fontes, cabeamento e acoplamentos antes de modificar conexões. Se equipamentos sofreram dano durante tempestade, verifique arquitetura de proteção contra surtos em linhas de energia e comunicação. A causa provável deve ser sustentada por correlação e evidência, não pela popularidade de uma solução comercial.
O planejamento de ensaios exige procedimento escrito e responsável habilitado. Medidas de continuidade, verificação das condições de proteção contra choques e avaliação de desempenho funcional respondem a perguntas distintas. Resultados precisam registrar instrumentos, calibração quando aplicável, pontos medidos, configuração, riscos e limitações. Em sistemas críticos, alguns ensaios exigem desligamento e autorização específica; não se deve criar condição insegura apenas para obter evidência. Quando a intervenção não for possível, a conclusão deve explicitar o que permaneceu sem verificação.
Na contratação, o termo de referência deve diferenciar diagnóstico, projeto, fornecimento, instalação, ensaios e manutenção do aterramento. A expressão executar terra para TI é insuficiente porque não define finalidade, segurança, barramentos, integração e critérios de aceite. A contratação precisa indicar quais normas e documentos se aplicam, como alterações serão aprovadas e quais evidências serão entregues. Isso reduz propostas não comparáveis e evita transferir ao instalador decisões de concepção que exigem responsabilidade técnica.
Uma boa solução também precisa permitir operação e manutenção. Conexões ocultas sem identificação dificultam inspeção e podem ser alteradas inadvertidamente em reformas. O as-built deve mostrar barramentos, pontos de ligação e interfaces relevantes, acompanhado de registros de ensaio e instruções de manutenção. Mudanças em quadros, racks e automação devem passar por controle de alterações para preservar a coerência do sistema equipotencial. O objetivo é transformar a instalação em ativo gerenciável, e não em conjunto de correções isoladas.
Em empreendimentos com SPDA, as medidas de proteção interna devem ser coordenadas com aterramento e equipotencialização. Os caminhos de descargas e os pontos de entrada de linhas de serviço precisam ser avaliados pelo responsável competente. Um DPS mal posicionado ou conectado de forma inadequada pode limitar pouco a sobretensão efetiva no equipamento protegido. A análise exige considerar distâncias, caminhos e componentes conforme documentação técnica, sem assumir que qualquer DPS instalado resolve todos os cenários.
A interface com proteção contra choques elétricos deve permanecer explícita durante todo o projeto. Funções operacionais não autorizam remoção de PE, improvisação de conexões entre neutro e proteção ou alterações não previstas de esquemas de aterramento. Se um equipamento apresenta problema atribuído à conexão de proteção, o diagnóstico deve procurar o mecanismo real e preservar as medidas de segurança. A engenharia não pode aceitar solução que melhore um indicador operacional às custas de exposição de pessoas e de instalações.
Em ambientes de uso misto, decisões também devem considerar expansão. Uma sala com poucas controladoras pode receber novos painéis, servidores e dispositivos PoE, mudando carga, dissipação e interfaces. A documentação de aterramento funcional deve acompanhar o plano de capacidade e a gestão de ativos. Revisões precisam verificar impactos de novos dispositivos sobre alimentação, proteção e caminhos de comunicação. Esse processo previne que uma instalação originalmente adequada se torne incoerente após sucessivas ampliações.
Por fim, a aceitação exige olhar para duas dimensões inseparáveis: segurança elétrica e desempenho funcional. O responsável técnico deve comprovar as verificações pertinentes e registrar qualquer risco residual. A equipe de operação precisa entender quais conexões são críticas e o que não pode ser modificado sem reavaliação. O objetivo não é prometer ausência absoluta de interferência, mas criar uma arquitetura defensável, documentada e compatível com as condições reais de uso.
Uma matriz de rastreabilidade pode relacionar cada requisito de aterramento a uma origem: norma aplicável, projeto elétrico, especificação de fabricante ou condição operacional. Essa matriz precisa identificar responsável por verificar, método de comprovação, documento e status. Em caso de conflito entre recomendações, a decisão deve ser formalizada por profissional habilitado, com prioridade absoluta à proteção de pessoas. Não é adequado resolver incompatibilidades mediante orientações genéricas que ignorem o esquema de aterramento efetivamente instalado.
Para um edifício com quadros distribuídos, racks, salas de controle e equipamentos externos, o projeto também precisa representar as fronteiras entre ambientes e os pontos de entrada das linhas. A equipe verifica como energia e comunicação atravessam esses limites e quais mecanismos de proteção foram previstos. A análise deve relacionar exposição a transitórios, proteção interna e requisitos de operação sem transformar todos os pontos metálicos em conexões improvisadas. Um desenho suficientemente claro ajuda fornecedores a executar de modo coerente.
Em manutenção, é recomendável revisar integridade de conexões após intervenções que envolvam racks, substituição de painéis ou reorganização de caminhos. A frequência de inspeção depende de criticidade e condições de uso, não de intervalo universal inventado. Um registro de mudança deve indicar o equipamento afetado, a condição inicial, a correção e o resultado de verificação. Dessa forma, sinais de degradação podem ser identificados antes de uma falha operacional relevante.
Uma conclusão técnica precisa separar não conformidade comprovada de hipótese de investigação. Encontrar uma conexão frouxa é evidência de uma condição inadequada; afirmar que ela causou uma falha específica exige correlação adicional. O relatório deve preservar dados brutos e interpretações, permitindo revisão independente e evitando decisões de substituição desnecessária. Esse rigor é particularmente importante quando o problema envolve múltiplas empresas de instalações e tecnologia.
Em instalações elétricas e eletrônicas, o bom desempenho resulta da integração entre projeto, montagem, verificação e governança documental. Aterramento funcional não é uma solução isolada nem uma promessa de eliminar todas as interferências. Sua utilidade depende de atender a funções definidas, sem comprometer segurança e sem contradizer a equipotencialização. A visão integrada facilita diagnóstico, reduz retrabalho e sustenta a confiabilidade dos sistemas ao longo do ciclo de vida.
Considerações finais
O aterramento funcional precisa ser compreendido pela função operacional que atende e pela forma como convive com o aterramento de proteção e a equipotencialização. A segurança não pode ser sacrificada para tentar reduzir ruído, assim como uma conexão adicional à terra não constitui garantia universal de desempenho eletrônico. A solução adequada depende de arquitetura, impedâncias, frequências e requisitos reais dos equipamentos.
A engenharia deve definir funções, documentar conexões, verificar interfaces entre disciplinas e ensaiar as condições relevantes. Essa abordagem reduz improvisações, facilita manutenção e evita decisões baseadas em mitos sobre terra exclusivo. O valor está em compreender o sistema elétrico e eletrônico como um conjunto.
Referências técnicas
[1] ABNT. ABNT NBR 5410 — Instalações elétricas de baixa tensão. Disponível em: https://www.abntcatalogo.com.br/.
[2] ABNT. ABNT NBR 5419 — Proteção contra descargas atmosféricas (série). Disponível em: https://www.abntcatalogo.com.br/.
[3] IEC. IEC 60364-5-54 — Earthing arrangements and protective conductors. Disponível em: https://webstore.iec.ch/searchform&q=60364-5-54.
[4] ABNT. ABNT NBR 17040 — Requisitos de aterramento e equipotencialização aplicáveis à infraestrutura de telecomunicações. Disponível em: https://www.abntcatalogo.com.br/.
Perguntas frequentes
Ligação ao terra voltada a uma função operacional ou de desempenho de equipamento ou sistema.
Não. Uma função busca segurança elétrica e outra atende requisitos operacionais; devem ser coordenadas.
Não se deve criar isolamento de referências que comprometa equipotencialização ou segurança.
Não há garantia; é necessário investigar a causa real do ruído e preservar proteção elétrica.
Limitar diferenças de potencial relevantes e integrar partes condutivas conforme projeto.
Muda a relação entre alimentação, terra, massas e proteção contra falhas; exige projeto específico.
Em transitórios, impedâncias e geometria podem ser decisivas além da resistência medida.
Interferências dependem de caminhos, blindagem, alimentação e arquitetura de sinais.
Quando exigido, devem ser vinculados a sistema equipotencial definido e verificável.
Não substitui as medidas de proteção contra choques e seus ensaios.
Inspeções, continuidade, verificações elétricas e funcionais conforme normas e requisitos.
