Entenda o que é cabeamento horizontal, diferença para backbone, limite de 90 m e 100 m, canal, enlace permanente, componentes, normas, projeto, instalação, identificação e certificação.
Confira!
O cabeamento horizontal é o subsistema do cabeamento estruturado responsável por interligar o distribuidor do pavimento, rack ou sala técnica às tomadas de telecomunicações instaladas nas áreas de trabalho e nos pontos de uso. É por ele que estações de trabalho, telefones IP, câmeras IP, access points Wi-Fi, controladoras, sensores, automação e demais dispositivos chegam à infraestrutura física da rede.
Em termos simples, o cabeamento horizontal é o trecho que sai do rack de telecomunicações e chega aos pontos finais. Ele normalmente utiliza cabos metálicos de par trançado, como Cat5e, Cat6 ou Cat6A, mas também pode envolver soluções específicas conforme o ambiente, a aplicação e a arquitetura do projeto.
Esse subsistema precisa ser projetado com atenção a comprimento máximo, canal, enlace permanente, categoria dos componentes, infraestrutura seca, identificação, patch panels, racks, certificação e normas técnicas. Quando o cabeamento horizontal é mal dimensionado, a rede pode funcionar no início, mas apresentar falhas, baixa rastreabilidade, dificuldade de manutenção e problemas de expansão.
O que é cabeamento horizontal?

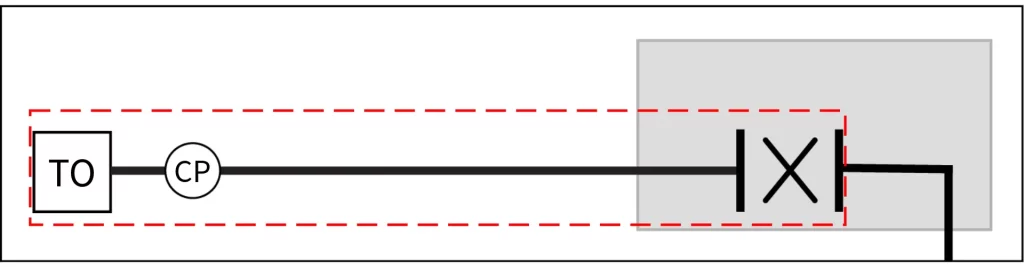

Cabeamento horizontal é a parte do cabeamento estruturado que conecta o distribuidor de piso ou sala técnica aos pontos de telecomunicações das áreas atendidas.
Na prática, ele inclui o caminho físico entre:
- rack ou sala técnica;
- patch panel;
- cabo permanente;
- infraestrutura seca;
- tomada de telecomunicações;
- ponto de rede na área de trabalho;
- patch cords usados nas extremidades.
O termo “horizontal” não significa que o cabo sempre passa fisicamente na horizontal. Ele indica a função do subsistema dentro da arquitetura de cabeamento: distribuir os pontos de telecomunicações de um pavimento, área ou zona até o distribuidor correspondente.
Resumo técnico do cabeamento horizontal
| Critério | Aplicação no cabeamento horizontal |
| Função | Interligar o distribuidor do pavimento às tomadas de telecomunicações |
| Uso típico | Estações, câmeras IP, telefones IP, access points, controle de acesso e automação |
| Meio comum | Cabo metálico de par trançado, como Cat6 ou Cat6A |
| Limite de enlace permanente | Até 90 m, como referência usual de projeto |
| Limite de canal | Até 100 m, incluindo patch cords, conforme aplicação e categoria |
| Pontos críticos | Distância, categoria, rotas, patch panel, rack, identificação e certificação |
| Normas relacionadas | ABNT NBR 14565, NBR 16869, NBR 16415, ISO/IEC 11801 e ANSI/TIA-568 |
Para entender onde o cabeamento horizontal se encaixa na arquitetura completa da rede, consulte também Subsistemas de Cabeamento Estruturado.
Cabeamento horizontal e cabeamento vertical: qual a diferença?
A diferença está na função de cada subsistema.
O cabeamento horizontal distribui os pontos de rede de um pavimento, setor ou área até as tomadas de telecomunicações. Ele atende diretamente os usuários e dispositivos finais.
O cabeamento vertical, muitas vezes associado ao backbone, interliga racks, salas técnicas, pavimentos, prédios, CPDs, data centers e áreas de distribuição. Ele costuma usar fibra óptica ou cabos de maior capacidade, dependendo da distância e da aplicação.
Em resumo:
- horizontal: distribui pontos finais dentro da área atendida;
- backbone/vertical: interliga distribuidores, racks, pavimentos e edifícios;
- ambos precisam estar coordenados no projeto de cabeamento estruturado.
Quer entender o cabeamento horizontal dentro do sistema completo?
O cabeamento horizontal é apenas um dos subsistemas. Para compreender a arquitetura completa, aprofunde também backbone, racks, componentes, normas, certificação e documentação técnica.
Componentes do cabeamento horizontal
O cabeamento horizontal não é apenas o cabo. Ele é formado por um conjunto de componentes que precisam ser compatíveis entre si.
Os principais componentes são:
- cabos metálicos de par trançado;
- tomadas RJ45;
- keystones;
- patch panels;
- patch cords;
- organizadores de cabos;
- infraestrutura seca;
- racks ou armários de telecomunicações;
- identificação dos pontos;
- documentação técnica;
- relatórios de certificação.
A categoria final do canal depende do conjunto completo. Um cabo Cat6A, por exemplo, não garante um canal Cat6A se o patch panel, os conectores, os patch cords ou a instalação não forem compatíveis. Para aprofundar esse ponto, consulte Componentes do Cabeamento Estruturado, Patch Panel e Rack de Rede.
Limite de 90 metros e 100 metros
Uma das dúvidas mais comuns sobre cabeamento horizontal é o limite de distância.
Em projetos de cabeamento metálico, utiliza-se normalmente a referência de até 90 metros para o enlace permanente e até 100 metros para o canal, considerando os patch cords nas extremidades. Essa distinção é importante porque o cabo instalado na infraestrutura não deve consumir todo o limite do canal operacional.
De forma prática:
| Elemento | Significado |
| Enlace permanente | Trecho fixo instalado entre patch panel e tomada de telecomunicações |
| Canal | Enlace permanente + patch cords e conexões usadas na operação |
| 90 m | Referência usual para o cabeamento permanente |
| 100 m | Referência usual para o canal completo |
Exceder esses limites pode comprometer desempenho, margem de certificação e estabilidade da rede. Também pode criar problemas difíceis de corrigir depois da obra, porque a rota física já estará instalada.
Canal e enlace permanente
O enlace permanente representa a parte fixa da instalação: cabo horizontal, conectores, tomada e terminação no patch panel. Ele é a parte que normalmente é testada para comprovar a qualidade da infraestrutura instalada.
O canal inclui o enlace permanente e os patch cords utilizados para conectar o patch panel ao switch e a tomada ao equipamento final. Por isso, patch cords ruins, longos demais ou de categoria inferior podem comprometer o desempenho mesmo quando o enlace permanente está adequado.
Essa diferença precisa aparecer no projeto, nos critérios de certificação e no aceite técnico.
Categorias de cabos no cabeamento horizontal
As categorias mais comuns em cabeamento horizontal são Cat5e, Cat6 e Cat6A. Em novos projetos corporativos, Cat6 e Cat6A tendem a ser escolhas mais frequentes, mas a decisão depende da aplicação, vida útil esperada, equipamentos ativos, PoE, densidade de cabos e custo de substituição futura.
O Cat6 pode atender muito bem redes Gigabit, CFTV IP, telefonia IP, controle de acesso, automação e pontos administrativos. O Cat6A é mais indicado quando há necessidade de maior margem técnica, 10 Gb/s em até 100 m, Wi-Fi corporativo de alta capacidade, data centers, pontos críticos ou maior previsão de crescimento.
Para aprofundar, veja Tipos de Cabos de Rede, Cabo UTP e Cat6 x Cat6A.

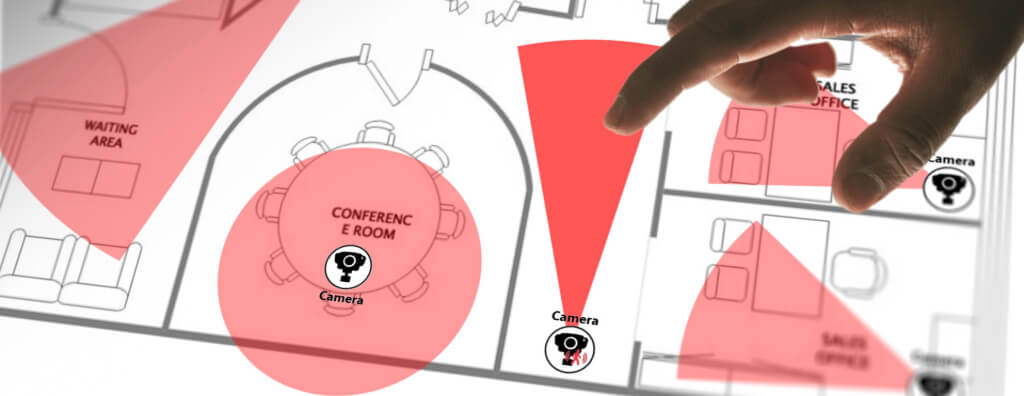

Cabeamento horizontal em Wi-Fi, CFTV e controle de acesso
O cabeamento horizontal atende muitos sistemas além de computadores e impressoras. Em redes modernas, ele é essencial para Wi-Fi corporativo, CFTV IP, controle de acesso, telefonia IP, automação, sensores e dispositivos PoE.
Em pontos de Wi-Fi, o projeto deve considerar capacidade do access point, PoE, distância até o rack, uplink, densidade de usuários e previsão de expansão. Em CFTV IP, deve considerar consumo PoE, ambiente de instalação, proteção mecânica, identificação, rack, switch PoE e documentação. Em controle de acesso e automação, deve considerar arquitetura do sistema, alimentação, rede lógica, integração e manutenção.
Por isso, o cabeamento horizontal deve ser planejado em conjunto com os sistemas atendidos, e não apenas como “pontos de rede” genéricos.

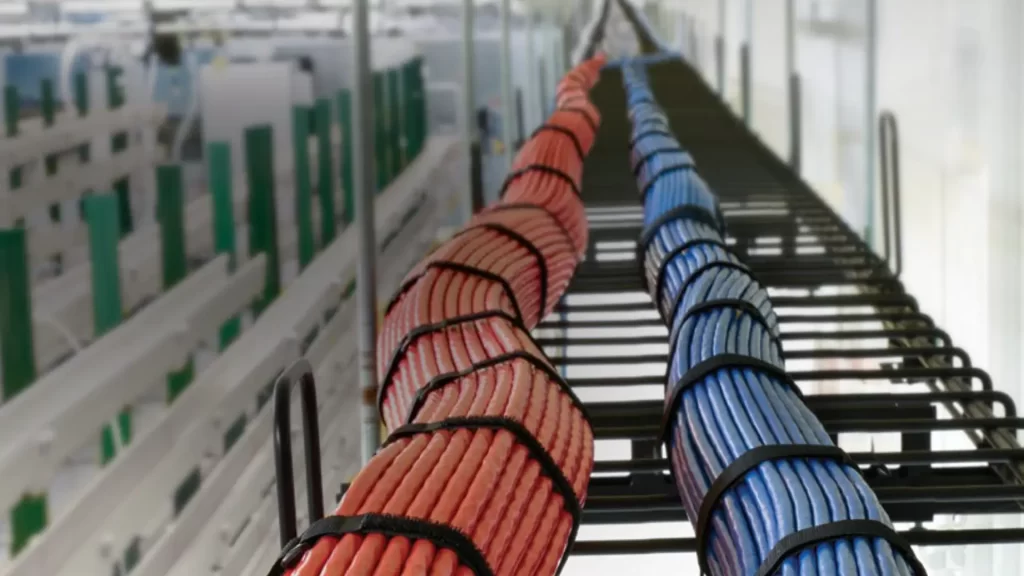

Infraestrutura seca no cabeamento horizontal
A infraestrutura seca define os caminhos e espaços por onde o cabeamento horizontal será instalado. Inclui eletrocalhas, eletrodutos, shafts, leitos, caixas de passagem, dutos de piso, suportes e salas técnicas.
Ela precisa prever:
- ocupação dos cabos;
- raio de curvatura;
- segregação entre energia e dados;
- acessibilidade para manutenção;
- espaço para expansão;
- compatibilização com arquitetura, elétrica, CFTV, controle de acesso e automação;
- rotas até racks e áreas de trabalho;
- proteção mecânica dos cabos.
Um erro comum é definir a categoria do cabo sem verificar se os caminhos comportam a quantidade, diâmetro e organização necessária. Isso é especialmente relevante em Cat6A, que pode demandar mais espaço e cuidado de instalação. Veja também Infraestrutura seca: caminhos e espaços do cabeamento estruturado.
Cabeamento horizontal precisa ser definido antes da instalação.
Quantidade de pontos, rotas, limite de distância, categoria dos cabos, patch panels, racks, identificação e critérios de certificação devem estar previstos no projeto.
Patch panel, rack e organização
No rack, o cabeamento horizontal deve ser terminado em patch panels. A conexão com switches deve ser feita por patch cords, preservando o cabeamento permanente e facilitando remanejamentos.
Boas práticas incluem:
- usar patch panels compatíveis com a categoria do cabeamento;
- identificar portas e pontos;
- organizar patch cords;
- evitar tensão mecânica;
- manter mapa de portas atualizado;
- prever reserva técnica;
- preservar ventilação;
- manter documentação coerente com o que foi instalado.
Conectar cabos permanentes diretamente aos switches é uma prática inadequada em redes profissionais, pois dificulta manutenção, aumenta risco de danos e prejudica a administração do sistema.
Identificação e documentação
Cada ponto do cabeamento horizontal deve ser rastreável. A identificação deve permitir relacionar tomada, cabo, porta do patch panel, porta do switch, rack, sala técnica, planta, relatório de certificação e documentação as built.
A documentação pode incluir:
- planta de pontos de telecomunicações;
- diagrama de rack;
- mapa de portas do patch panel;
- mapa de portas dos switches;
- tabela de pontos;
- identificação de cabos;
- relatórios de certificação;
- quantitativos;
- memorial descritivo;
- documentação as built.
Em ambientes maiores, ferramentas como NetBox podem apoiar inventário, IPAM, rastreabilidade e governança da infraestrutura.
Normas aplicáveis ao cabeamento horizontal
O cabeamento horizontal deve ser projetado conforme normas de cabeamento estruturado e normas correlatas de infraestrutura. As principais referências incluem ABNT NBR 14565, ABNT NBR 16869, ABNT NBR 16415, ABNT NBR 17040, ISO/IEC 11801 e normas ANSI/TIA.
Essas normas ajudam a padronizar topologia, distâncias, componentes, caminhos, espaços, identificação, ensaios, desempenho e documentação. Para uma visão consolidada, consulte Normas de Cabeamento Estruturado, NBR 14565 e NBR 16869.
Certificação do cabeamento horizontal
A certificação comprova se o cabeamento horizontal instalado atende à categoria especificada. Ela deve ser feita com equipamento adequado, configuração correta de teste e identificação compatível com os pontos instalados.
Os relatórios de certificação podem avaliar parâmetros como comprimento, continuidade, perda por inserção, perda de retorno, NEXT, PSNEXT, ACR, atraso de propagação e outros critérios aplicáveis à categoria do enlace.
No aceite técnico, a certificação deve ser comparada ao projeto, às plantas, à identificação e ao mapa de portas. Relatórios sem rastreabilidade ou incompatíveis com a documentação reduzem a confiabilidade do recebimento técnico.
O cabeamento horizontal deve ser aceito com base em ensaio e rastreabilidade.
Relatórios de certificação, identificação dos pontos, mapas de portas e documentação as built precisam corresponder ao que foi instalado.
Erros comuns no cabeamento horizontal
Os erros mais comuns são:
- exceder o limite de distância;
- não diferenciar enlace permanente e canal;
- escolher cabo sem avaliar aplicação e infraestrutura;
- misturar categorias de cabo, patch panel, tomada e patch cord;
- instalar cabos sem respeitar raio de curvatura;
- passar cabos em infraestrutura insuficiente;
- aproximar dados e energia sem critério;
- conectar cabos permanentes diretamente no switch;
- não identificar pontos e portas;
- não entregar relatório de certificação;
- não atualizar documentação as built;
- não prever expansão futura.
Como especificar cabeamento horizontal em projeto?
Um projeto de cabeamento horizontal deve definir:
1. quantidade e localização dos pontos; 2. categoria do cabeamento; 3. tipo de tomada e conector; 4. padrão de patch panel; 5. rotas de infraestrutura seca; 6. rack ou sala técnica de atendimento; 7. critérios de identificação; 8. limites de distância; 9. critérios de certificação; 10. interfaces com Wi-Fi, CFTV, controle de acesso, automação e rede lógica; 11. documentação final e critérios de aceite.
Essa especificação evita que a instalação seja decidida apenas por preço ou por disponibilidade de material, reduzindo risco de incompatibilidade, retrabalho e falhas de desempenho.
Como o cabeamento horizontal é definido no projeto
O cabeamento horizontal não deve ser definido apenas pela quantidade de pontos. A ABNT NBR 14565 o posiciona como um subsistema que parte do distribuidor de piso e chega às tomadas de telecomunicações, podendo incluir um ponto de consolidação. O projeto precisa coordenar comprimento, topologia, categoria, interfaces, caminhos, espaços, identificação, alimentação PoE e ensaios.
| Decisão | O que deve ser definido | Consequência se ficar para a obra |
| Distribuidor de piso | Localização e área atendida | Enlaces excessivos e racks mal posicionados |
| Categoria | Classe de desempenho e aplicação | Incompatibilidade ou sobre/especificação |
| Rotas | Eletrodutos, eletrocalhas, piso, shafts e reservas | Conflitos e falta de capacidade |
| Tomadas | Densidade, posição e tipo de terminação | Extensões improvisadas e baixa flexibilidade |
| Certificação | Enlace permanente ou canal, limites e relatórios | Aceite subjetivo |
Por que a posição da sala de telecomunicações influencia o cabeamento horizontal
A sala de telecomunicações não é apenas o local onde o rack cabe. A NBR 16415 recomenda que ela fique próxima do centro da área atendida e dos caminhos do edifício. Essa decisão reduz comprimentos, facilita distribuição, diminui congestionamento de rotas e melhora a manutenção.
Em edifícios grandes, um único rack mal localizado pode forçar enlaces a operar próximos do limite, aumentar a quantidade de caminhos e tornar futuras ampliações inviáveis. Por isso, a distribuição por pavimentos, setores ou zonas deve ser resolvida ainda na engenharia, antes da instalação.
90 metros não é uma margem para usar sem planejamento
O limite do enlace permanente não deve ser interpretado como autorização para projetar todos os pontos no máximo possível. Comprimento precisa ser controlado considerando a rota real, subidas, descidas, contornos, reserva técnica, pontos de consolidação e organização no rack. A distância geométrica em planta é apenas o início do cálculo.
Além disso, o canal inclui cordões e conexões adicionais. Quanto mais o projeto depende de toda a margem normativa, menor é a tolerância para mudanças de layout, remanejamentos e ajustes de campo. Uma boa solução busca equilíbrio entre cobertura da sala técnica, capacidade da infraestrutura e flexibilidade futura.
Ponto de consolidação e MUTO em ambientes flexíveis
Ambientes corporativos com alterações frequentes de layout podem utilizar ponto de consolidação ou tomada multiusuário como recursos de flexibilidade. O ponto de consolidação fica entre o distribuidor e a tomada final; a MUTO concentra várias tomadas para atender diferentes áreas de trabalho.
Essas soluções não são atalhos para corrigir uma infraestrutura mal dimensionada. Precisam ser acessíveis, identificadas, documentadas e incorporadas ao modelo de ensaio. Também devem respeitar as restrições de comprimento e a arquitetura estabelecida para o sistema.
Cabeamento horizontal para Wi-Fi, câmeras e dispositivos PoE
O crescimento de dispositivos conectados ao teto e a pontos distribuídos mudou a densidade do cabeamento horizontal. Access points, câmeras, sensores, controladoras e dispositivos de automação não seguem necessariamente a lógica tradicional de uma tomada ao lado de uma mesa.
A NBR 14565 contempla áreas de cobertura e fornecimento de potência sobre cabeamento balanceado. Em projeto, isso exige prever localização dos pontos, acesso para manutenção, potência PoE, concentração de cabos, condições térmicas e capacidade das rotas. Em áreas de cobertura, a infraestrutura deve permitir alterações futuras sem depender de extensões ou cabos aparentes.
Caminhos e espaços precisam ser dimensionados junto com os pontos
A quantidade de cabos do cabeamento horizontal determina ocupação de eletrodutos, eletrocalhas, canaletas, pisos elevados e entradas de racks. A NBR 16415 trata a ocupação de caminhos, raios de curvatura, empilhamento, acesso e expansão como parte da infraestrutura de cabeamento estruturado.
Projetar pontos sem dimensionar caminhos gera uma falsa sensação de completude. A planta pode mostrar todas as tomadas e ainda ser inexequível porque os cabos não cabem nas rotas, as curvas são inadequadas ou não existe reserva para crescimento. Por isso, quantitativo de pontos, diâmetro dos cabos e capacidade dos caminhos precisam evoluir juntos.
Separação e interferência
Rotas de telecomunicações também precisam ser compatibilizadas com distribuição elétrica e outras disciplinas. Em áreas industriais ou com maior exposição eletromagnética, a classificação ambiental e a estratégia de proteção influenciam a seleção do meio físico, da blindagem e da própria rota.
Como planejar capacidade para expansão
A expansão deve aparecer no projeto em quatro lugares: capacidade de portas no rack, espaço para novos patch panels, capacidade dos caminhos e possibilidade de novas tomadas ou áreas de cobertura. A NBR 16869-1 recomenda que a especificação considere expansão para usuários, aplicações e serviços adicionais, inclusive em caminhos, racks, pontos de terminação e demanda de energia.
Essa reserva não precisa significar instalar todos os cabos futuros. Significa evitar decisões que bloqueiem crescimento. Um shaft sem espaço, um eletroduto saturado ou um rack sem unidades livres transforma uma expansão simples em intervenção civil ou parada operacional.
Certificação: enlace permanente ou canal?
O modelo de ensaio deve estar definido antes da contratação. O ensaio de enlace permanente avalia a infraestrutura fixa entre distribuidor e tomada; o ensaio de canal inclui os cordões e conexões que completam o caminho passivo entre os equipamentos. São modelos diferentes e não devem ser usados como termos intercambiáveis.
Em recebimento técnico, o relatório deve permitir relacionar o resultado ao ponto físico, patch panel, rack e tomada correspondente. A NBR 16869-1 reforça a necessidade de especificar critérios de ensaio, inspeção, formato dos resultados, tratamento de falhas e documentação.
O que deve constar no projeto do cabeamento horizontal
- quantidade, tipo e localização dos pontos de telecomunicações;
- distribuidor de piso e rack responsáveis por cada área;
- categoria e construção dos cabos e hardware de conexão;
- modelo de tomada, patch panel, conectores e patch cords;
- rotas de infraestrutura seca e capacidade dos caminhos;
- limites de comprimento e critérios para reservas técnicas;
- uso de pontos de consolidação ou MUTO, quando aplicável;
- requisitos para dispositivos PoE e áreas de cobertura;
- padrão de identificação e documentação;
- critérios de certificação e tratamento de não conformidades;
- documentação as built e critérios objetivos de aceite.
Esse conjunto transforma o cabeamento horizontal em um subsistema projetado, e não em uma sequência de decisões tomadas pelo instalador durante a execução.
Conclusão
O cabeamento horizontal é um dos subsistemas mais importantes do cabeamento estruturado, pois conecta os dispositivos finais à infraestrutura física da rede. Ele deve ser projetado considerando distância, categoria, canal, enlace permanente, patch panels, racks, infraestrutura seca, identificação, normas e certificação.
Quando bem especificado, o cabeamento horizontal melhora desempenho, manutenção, expansão e rastreabilidade. Quando tratado apenas como passagem de cabos, pode comprometer a operação da rede e gerar problemas difíceis de corrigir depois da instalação.
Referências técnicas
[1] ABNT NBR 14565 — Cabeamento estruturado para edifícios comerciais.
[2] ABNT NBR 16415 — Caminhos e espaços para cabeamento estruturado.
[3] ABNT NBR 16869 — Cabeamento estruturado: planejamento, ensaios e configurações especiais.
[4] ABNT NBR 17040 — Equipotencialização da infraestrutura de cabeamento para telecomunicações.
[5] ABNT NBR 5410 — Instalações elétricas de baixa tensão.
[6] ISO/IEC 11801 — Generic cabling for customer premises.
[7] ISO/IEC 14763 — Implementation and operation of customer premises cabling.
[8] ANSI/TIA-568 — Telecommunications cabling standard.
[9] ANSI/TIA-569 — Telecommunications pathways and spaces.
[10] ANSI/TIA-606 — Administration standard for telecommunications infrastructure.
[11] ANSI/TIA-607 — Bonding and grounding for telecommunications.
Perguntas frequentes
Cabeamento horizontal é o subsistema do cabeamento estruturado que interliga o distribuidor do pavimento, rack ou sala técnica às tomadas de telecomunicações e pontos finais da rede.
O termo não significa que o cabo passa sempre na horizontal. Ele indica a função do subsistema: distribuir os pontos de telecomunicações de uma área ou pavimento até o distribuidor correspondente.
O cabeamento horizontal atende os pontos finais de uma área ou pavimento. O vertical, ou backbone, interliga racks, pavimentos, salas técnicas, prédios e distribuidores.
Em cabeamento metálico, usa-se normalmente a referência de até 90 metros para o enlace permanente e até 100 metros para o canal completo, incluindo patch cords.
Enlace permanente é a parte fixa instalada entre o patch panel e a tomada de telecomunicações, incluindo o cabo horizontal e suas terminações.
Canal é o enlace permanente somado aos patch cords e conexões usadas na operação, como o cabo entre patch panel e switch e o cabo entre tomada e equipamento final.
Os principais componentes são cabos metálicos, tomadas RJ45, keystones, patch panels, patch cords, racks, organizadores, infraestrutura seca, identificação e certificação.
Sim. Cat6A pode ser usado quando o projeto exige maior capacidade, 10 Gb/s em até 100 metros, maior vida útil ou pontos de alta demanda, desde que a infraestrutura e os componentes sejam compatíveis.
Sim. Em instalações profissionais, a certificação comprova se o enlace instalado atende à categoria especificada e apoia o aceite técnico da infraestrutura.
As principais referências incluem ABNT NBR 14565, ABNT NBR 16869, ABNT NBR 16415, ABNT NBR 17040, ISO/IEC 11801 e normas ANSI/TIA aplicáveis.
Materiais técnicos complementares
Soluções relacionadas
- Cabeamento Estruturado
- Cabeamento Estruturado Industrial
- Redes Ópticas
- Data Centers
- NetBox para infraestrutura de redes
Serviços de engenharia
Guia e conteúdos centrais
- Guia Completo sobre Cabeamento Estruturado
- Subsistemas de Cabeamento Estruturado
- Componentes do Cabeamento Estruturado
- Projeto de Cabeamento Estruturado: etapas, normas e entregáveis
- Infraestrutura seca
Cabos, categorias e componentes
Backbone, fibras e redes ópticas
Normas e critérios técnicos
Certificação, testes e aceite técnico
- Parâmetros de Certificação de Cabos
- Certificação de Cabeamento de Rede
- Aparelho Certificador de Redes
- Como certificar uma rede estruturada
