Armazenamento de borda (edge storage) em sistemas de videomonitoramento é a gravação realizada no próprio dispositivo de captura — normalmente uma câmera IP ou encoder com cartão SD — ou em um recurso de armazenamento localizado próximo à origem do vídeo. Em vez de depender exclusivamente de um servidor de gravação central, parte ou toda a retenção pode ocorrer na borda da rede.

Em CFTV IP, o edge storage pode assumir três funções distintas: armazenamento principal, quando a própria câmera mantém as gravações; armazenamento redundante, quando grava em paralelo ao VMS; e failover recording, quando a câmera passa a gravar localmente durante indisponibilidade do caminho até o gravador central e posteriormente permite a recuperação dos trechos faltantes.

O valor técnico do armazenamento de borda está na relação entre disponibilidade, largura de banda, retenção, arquitetura do VMS e criticidade da evidência. Ele não deve ser tratado apenas como “colocar um cartão SD na câmera”. Capacidade, endurance da mídia, bitrate, eventos, sincronização de tempo, compatibilidade com o VMS, recuperação de gravações, segurança e critérios de aceite precisam ser definidos como parte do projeto.

Como funciona o armazenamento de borda

Uma câmera IP moderna pode codificar vídeo, gerar metadados, executar analíticos e gravar localmente. Quando existe mídia de armazenamento suportada, o fluxo de vídeo pode ser escrito diretamente no dispositivo sem percorrer a rede até um gravador central.

A lógica exata depende da arquitetura. Em um sistema distribuído, o cartão pode ser o repositório principal. Em uma arquitetura centralizada, pode funcionar como reserva temporária. Em alguns sistemas, a gravação local ocorre continuamente e o VMS consulta ou recupera períodos específicos conforme necessidade.

A diferença entre essas estratégias é importante porque determina capacidade, desgaste, tráfego de recuperação e procedimento operacional.

O artigo sobre CFTV IP apresenta a arquitetura geral de câmeras, rede, VMS e armazenamento; o edge storage é uma decisão específica dentro desse sistema maior.

Edge storage como armazenamento principal

Quando o armazenamento local é o repositório primário, a câmera precisa manter o período de retenção requerido sem depender de um NVR ou recording server dedicado.

Esse modelo pode ser adequado em instalações pequenas, distribuídas ou remotas, principalmente quando o número de câmeras é limitado e a largura de banda disponível não comporta streaming contínuo para um centro de gravação.

A principal vantagem é reduzir dependência de infraestrutura central. Entretanto, a operação torna-se mais distribuída: gravações ficam espalhadas por dispositivos, a consulta depende da disponibilidade da câmera e a gestão do ciclo de vida da mídia passa a ser parte da manutenção do sistema.

A decisão deve considerar como o operador pesquisará gravações, como exportará evidências, como verificará saúde do armazenamento e como será realizada substituição preventiva de cartões.

Edge storage como redundância

Em sistemas centralizados, a gravação local pode complementar o VMS. A câmera envia vídeo normalmente para o recording server e, simultaneamente ou sob determinadas condições, mantém uma cópia local.

Esse arranjo cria uma segunda camada de retenção para eventos críticos ou períodos curtos. Ele não é equivalente a um sistema completo de backup, porque a capacidade local normalmente é menor e depende do próprio dispositivo de campo.

A redundância precisa ser definida em termos de risco. Perguntas relevantes incluem:

• quais câmeras exigem gravação redundante;
• por quanto tempo a borda deve sustentar a perda do servidor;
• quais streams serão gravados;
• qual qualidade deve ser preservada;
• como será verificado o estado da mídia;
• como os registros serão recuperados;
• como o operador saberá que houve lacuna no armazenamento central.

Em entradas, perímetros, áreas de processo ou pontos de alta criticidade, essa estratégia pode evitar perda de evidência durante falhas de rede.

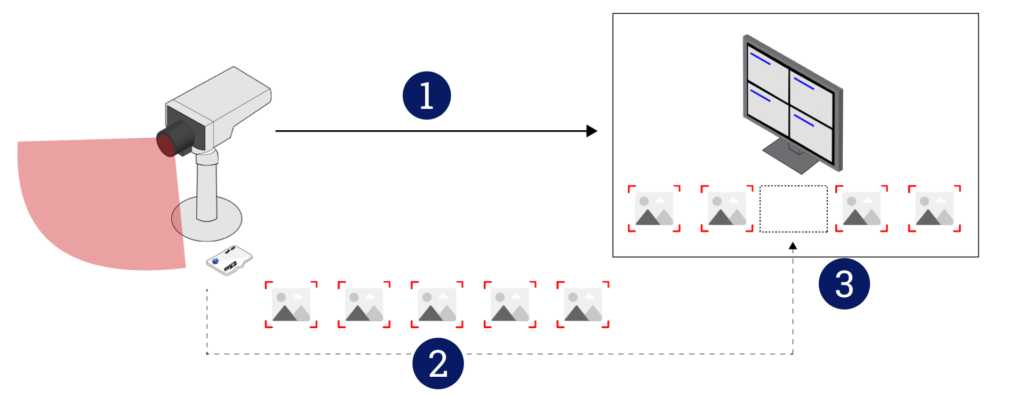

Failover recording e recuperação após falha

O cenário mais conhecido de edge storage é o failover recording. Durante operação normal, o vídeo segue para o VMS. Se a rede ou o recording server fica indisponível, a câmera grava localmente. Quando a comunicação retorna, o sistema pode recuperar os trechos faltantes.

Para que isso funcione como requisito de engenharia, não basta o fabricante declarar suporte. É necessário validar interoperabilidade entre câmera, driver e VMS, permissões, comportamento da recuperação e impacto do upload posterior sobre a rede.

O processo típico possui quatro estados:

1. operação normal com gravação central;
2. detecção da perda de comunicação;
3. gravação local durante a indisponibilidade;
4. recuperação e reintegração do intervalo após restabelecimento.

A recuperação pode ser automática ou manual dependendo do ecossistema. O VMS também pode exigir permissões específicas para que um usuário solicite a importação de gravações remotas.

ONVIF Profile G e interoperabilidade

O ONVIF Profile G foi criado especificamente para armazenamento e recuperação em sistemas de vídeo IP. Ele define capacidades relacionadas à configuração, controle, pesquisa e recuperação de gravações em dispositivos compatíveis.

Isso é relevante porque “câmera com cartão SD” não significa automaticamente interoperabilidade completa com qualquer VMS. Um sistema pode conseguir visualizar live video por ONVIF e ainda não implementar de forma compatível as funções de gravação remota e recuperação necessárias ao projeto.

No processo de especificação, a compatibilidade deve ser verificada pelo perfil e pelas funções efetivamente suportadas. O artigo sobre ONVIF e interoperabilidade mostra por que a conformidade deve ser analisada por recursos, e não apenas pela presença da marca ONVIF.

Cartão SD comum x cartão para videomonitoramento

A gravação de vídeo é uma carga de escrita contínua ou intensiva. Por isso, a seleção da mídia não deve usar somente capacidade nominal.

Cartões projetados para videomonitoramento costumam priorizar endurance, operação contínua e resistência a condições de temperatura e ciclos de escrita. Em uma câmera que grava 24×7, um cartão inadequado pode atingir seu limite de vida útil muito antes do esperado.

Critérios importantes incluem:

• capacidade;
• classe de desempenho;
• endurance;
• temperatura de operação;
• política de substituição;
• telemetria de saúde quando disponível;
• compatibilidade homologada pelo fabricante;
• impacto da resolução e bitrate.

A mídia é um componente consumível. A manutenção deve prever inspeção e substituição conforme condição ou ciclo definido.

Capacidade: quanto tempo cabe no cartão?

A retenção é função direta do bitrate efetivo e da capacidade utilizável. Uma estimativa simplificada pode ser feita convertendo o bitrate em volume por unidade de tempo.

Como ordem de grandeza, um fluxo de 4 Mbit/s gera aproximadamente 1,8 GB por hora, antes de considerar variações e overhead. Em 24 horas, isso representa cerca de 43 GB.

Entretanto, vídeo com VBR não mantém taxa constante. Movimento, ruído, iluminação, complexidade da cena, resolução, frame rate, codec e GOP alteram o consumo real.

O artigo sobre bitrate em CFTV IP aprofunda CBR, VBR e dimensionamento de rede e storage.

Bitrate médio	Volume aproximado por hora	Volume aproximado por dia
1 Mbit/s	0,45 GB	10,8 GB
2 Mbit/s	0,90 GB	21,6 GB
4 Mbit/s	1,80 GB	43,2 GB
8 Mbit/s	3,60 GB	86,4 GB

Esses valores são aproximações de engenharia. O dimensionamento final deve considerar dados reais ou parâmetros do fabricante.

Codec, resolução e frame rate

H.264 e H.265 podem apresentar diferenças relevantes de eficiência dependendo da cena, implementação e configuração. A resolução também não determina sozinha o bitrate.

Uma câmera 4K em cena estática pode consumir menos que uma câmera de menor resolução em ambiente com ruído, vegetação e movimento intenso. Frame rate elevado aumenta quantidade de informação temporal e pode elevar consumo.

O projeto deve definir qualidade com base na finalidade forense. Reduzir bitrate apenas para aumentar retenção pode comprometer capacidade de identificação.

Gravação contínua ou por evento

Edge storage pode operar continuamente ou somente quando existe evento. A gravação por evento reduz consumo, mas depende da qualidade do mecanismo de detecção.

Eventos podem ser gerados por movimento, analítico, entrada digital, regra do VMS ou integração com outros sistemas. Em sistemas críticos, é comum adotar pre-buffer e post-buffer para registrar momentos imediatamente anteriores e posteriores ao evento.

O risco de gravação exclusivamente por evento é perder evidência quando o evento não é detectado. A estratégia deve ser coerente com a criticidade do cenário.

Relação entre edge storage e largura de banda

Em locais com conectividade limitada, gravar na borda evita transportar vídeo de alta qualidade continuamente. O centro pode receber um stream secundário de baixa taxa ou apenas eventos, enquanto o vídeo forense permanece local.

Essa arquitetura é aplicável a veículos, estações remotas, perímetros extensos, torres, áreas industriais e pontos atendidos por links sem capacidade para múltiplos streams de alta resolução.

Quando necessário, gravações podem ser recuperadas sob demanda ou durante janelas de menor uso.

O benefício, porém, depende do planejamento do tráfego de recuperação. Se várias câmeras enviarem horas de gravação simultaneamente após a restauração do link, a rede pode ficar congestionada.

Recuperação de gravações e impacto na rede

Imagine dez câmeras que perderam conexão com o VMS por duas horas. Quando a rede retorna, além do live video, existe um backlog acumulado a recuperar.

O projeto precisa definir se a recuperação terá limitação de banda, prioridade ou janela específica. Caso contrário, o tráfego adicional pode prejudicar o próprio serviço que acabou de ser restaurado.

Esse comportamento deve ser avaliado junto ao tráfego de rede e às políticas QoS do ambiente.

Edge storage não elimina o VMS

Armazenamento e gerenciamento são funções diferentes. O cartão guarda dados; o VMS organiza usuários, câmeras, eventos, pesquisa, exportação, alarmes e integrações.

Em uma arquitetura distribuída, o VMS pode utilizar a borda como repositório, mas continua exercendo controle operacional. Em sistemas maiores, essa distinção é decisiva para escalabilidade e governança.

A escolha entre armazenamento centralizado, distribuído ou híbrido deve partir de requisitos do sistema.

Sincronização de tempo

Gravações só têm valor forense quando os timestamps são confiáveis. Câmeras, servidores e estações precisam compartilhar uma referência de tempo coerente.

Falhas de NTP podem criar trechos com horários divergentes, dificultando correlação entre vídeo, controle de acesso, alarmes e eventos de outros sistemas.

O projeto deve definir servidores de tempo, redundância e comportamento durante perda de sincronismo.

Segurança cibernética do armazenamento local

A mídia local contém evidência potencialmente sensível. O projeto deve avaliar proteção contra remoção física, acesso não autorizado, alteração de configuração e exposição de gravações pela rede.

Alguns dispositivos oferecem criptografia da mídia ou mecanismos de assinatura. A disponibilidade desses recursos e a forma de gestão de chaves precisam ser confirmadas por fabricante e VMS.

Segurança também envolve credenciais, firmware, hardening e segmentação. Um cartão criptografado não compensa uma câmera exposta com credencial padrão.

Risco físico da câmera

No armazenamento central, furtar ou destruir uma câmera não necessariamente elimina a gravação já enviada ao servidor. No edge storage usado como única retenção, o atacante pode remover simultaneamente sensor e evidência.

Esse risco precisa ser considerado em câmeras acessíveis, áreas externas e pontos sujeitos a vandalismo.

Em cenários de maior criticidade, redundância com gravação central ou nuvem pode ser tecnicamente justificável.

Temperatura e ambiente

Câmeras externas podem operar em temperaturas elevadas ou muito baixas. A mídia precisa suportar o ambiente interno do equipamento, que pode ser mais severo que a temperatura externa.

Calor afeta componentes eletrônicos e vida útil. A seleção deve considerar especificação do cartão e condições reais de instalação.

Em aplicações embarcadas, vibração e ciclos térmicos também entram na avaliação.

Vida útil e política de manutenção

O cartão não deve ser visto como componente permanente. Sua vida depende do volume de escrita, tecnologia da memória, capacidade e gerenciamento interno.

Uma política de manutenção pode utilizar:

• idade;
• volume estimado de escrita;
• alertas de saúde;
• erros de gravação;
• testes periódicos;
• substituição preventiva.

A equipe precisa saber como identificar mídia degradada antes que um incidente revele que a câmera deixou de gravar.

Monitoramento da saúde do edge storage

Um sistema bem projetado deve permitir detectar cartão ausente, corrompido, cheio, com erro ou incapaz de gravar.

Esses estados devem gerar eventos para o VMS ou ferramenta de gerenciamento. O operador não pode depender de inspeção manual câmera por câmera.

A observabilidade é especialmente crítica quando a borda é usada como redundância: um cartão com falha pode permanecer invisível durante meses e só ser necessário justamente quando o servidor central fica indisponível.

Arquitetura centralizada, distribuída ou híbrida

Não existe um modelo único.

Arquitetura	Característica	Aplicação típica
Centralizada	Gravação em servidores/NVR	Ambientes com boa conectividade
Distribuída	Gravação principalmente na borda	Sites pequenos ou remotos
Híbrida	Central + edge	Sistemas críticos e resilientes
Cloud + edge	Borda com sincronização/serviço cloud	Sites distribuídos

A decisão deve considerar quantidade de câmeras, rede, retenção, operação, segurança, criticidade e custo total.

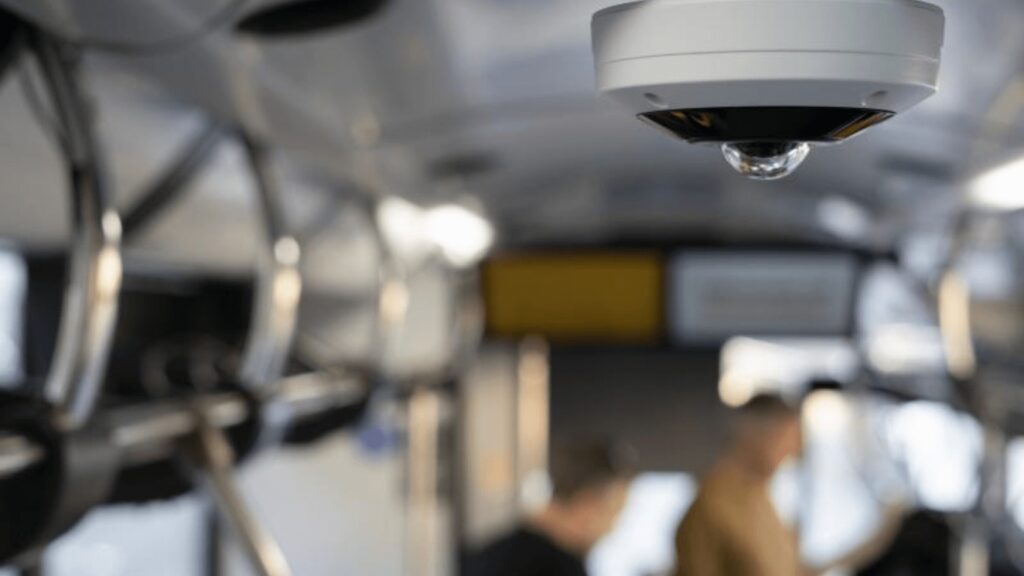

Uso em transportes e ambientes móveis

Ônibus, trens, veículos especiais e embarcações podem operar longos períodos sem conexão suficiente para transmitir todos os streams.

Nesse cenário, a gravação local é natural. O sistema pode sincronizar eventos ou thumbnails durante a operação e transferir gravações quando entra em uma estação ou rede de maior capacidade.

O projeto precisa considerar alimentação, vibração, temperatura, conectividade e janela de offload.

Uso em sites remotos

Torres, subestações, plantas afastadas e infraestrutura linear podem depender de rádio, LTE/5G ou satélite.

Transmitir vídeo contínuo em alta qualidade pode ser economicamente inviável. Edge storage permite manter evidência local e utilizar o link para supervisão e eventos.

A recuperação deve ser planejada conforme banda disponível.

Metadados e analíticos na borda

Câmeras também podem processar analíticos localmente e gerar metadados. Isso permite armazenar vídeo e informações estruturadas próximas à origem.

Em arquiteturas eficientes, o centro pode receber eventos e metadados continuamente e recuperar vídeo de alta qualidade apenas quando necessário.

Essa abordagem reduz tráfego, mas aumenta importância da configuração e compatibilidade entre câmera e VMS.

Interoperabilidade com VMS

A compatibilidade deve ser verificada em três níveis: streaming, gravação e recuperação.

Uma câmera pode transmitir live video perfeitamente e, ainda assim, não suportar todas as funções de edge storage do VMS. Drivers proprietários podem disponibilizar recursos além do ONVIF.

Antes da especificação, deve-se verificar:

• modelo e firmware da câmera;
• versão do VMS;
• driver;
• suporte a remote retrieval;
• eventos de falha da mídia;
• limites de gravação;
• permissões;
• comportamento de sincronização.

Interoperabilidade declarada precisa ser transformada em teste.

Como dimensionar o edge storage

O dimensionamento começa pelos requisitos de retenção e qualidade.

Uma sequência prática é:

1. definir finalidade da câmera;
2. definir resolução e frame rate;
3. estimar bitrate;
4. definir horas de gravação por dia;
5. definir retenção local;
6. aplicar margem;
7. verificar capacidade disponível;
8. avaliar endurance;
9. validar compatibilidade;
10. verificar processo de recuperação.

Se o uso é somente failover, a retenção pode ser baseada no maior período de indisponibilidade que se pretende suportar.

Critérios para especificação do cartão

A especificação não deve indicar apenas “cartão de 256 GB”. Ela pode estabelecer requisitos de endurance, classe de aplicação, temperatura, compatibilidade e garantia.

Quando existe lista de mídias homologadas pelo fabricante da câmera, ela deve ser considerada para reduzir risco de incompatibilidade.

Em ambientes críticos, rastreabilidade de lote e política de reposição também podem ser relevantes.

Projeto do sistema de armazenamento

O armazenamento é parte do projeto de videomonitoramento. A definição deve relacionar câmera, bitrate, rede, VMS, retenção e operação.

Uma especificação coerente precisa documentar:

• função do edge storage;
• capacidade;
• modo de gravação;
• qualidade;
• eventos;
• failover;
• recuperação;
• segurança;
• monitoramento;
• manutenção.

Sem isso, a compra de cartões adiciona hardware sem criar requisito verificável.

Testes de failover

Um teste de aceite deve interromper deliberadamente a comunicação com o servidor e verificar se a câmera grava localmente.

Depois, a rede é restaurada e o sistema deve demonstrar recuperação do intervalo conforme o comportamento especificado.

O teste precisa comparar timestamps e continuidade da timeline. Também deve verificar alertas gerados durante falha.

Testes de retenção

A equipe deve confirmar se o período real de gravação atende ao requisito em uma cena representativa.

É inadequado aceitar capacidade apenas pela conta teórica. VBR, eventos e condições de imagem podem alterar consumo.

Testes de soak por período prolongado ajudam a verificar estabilidade.

Testes de recuperação

A recuperação precisa ser avaliada quanto a:

• completude;
• velocidade;
• impacto sobre live video;
• permissões;
• integração à timeline;
• comportamento em gravações sobrepostas;
• falhas durante upload.

Quando o VMS oferece recuperação manual e automática, ambos os fluxos relevantes precisam ser documentados.

Critérios de aceite

Um sistema com edge storage só está tecnicamente aceito quando a função projetada foi demonstrada.

Evidências podem incluir:

• relatório de capacidade;
• captura de configuração;
• teste de gravação local;
• teste de perda de rede;
• recuperação de intervalo;
• exportação da evidência;
• eventos de falha;
• verificação de NTP;
• estado de saúde da mídia.

Para sistemas críticos, Comissionamento de Equipamentos e testes estruturados ajudam a transformar funcionalidades declaradas em evidências de aceite.

Documentação e As-Built

A documentação deve registrar modelo do cartão, capacidade, função de cada câmera, política de gravação, retenção, recuperação e dependências do VMS.

Também deve identificar quais câmeras possuem edge storage e quais não possuem.

Durante alterações de firmware ou VMS, essa matriz permite avaliar impacto de compatibilidade.

Operação e manutenção

A operação deve incluir verificação periódica da saúde da mídia. Não é suficiente testar no comissionamento e assumir que permanecerá saudável por toda a vida do sistema.

Procedimentos precisam definir substituição, formatação, descarte seguro e recomposição da configuração.

Quando uma câmera é substituída, a equipe também deve saber como tratar gravações existentes na mídia.

Riscos recorrentes

Falha	Consequência	Controle
Cartão inadequado	desgaste prematuro	mídia própria para vigilância
Capacidade insuficiente	retenção menor	cálculo por bitrate
Sem NTP	timestamps incoerentes	sincronização de tempo
Sem monitoramento	falha silenciosa	alertas de saúde
VMS incompatível	não recupera gravação	teste de interoperabilidade
Recuperação sem limite	congestionamento	política de banda
Câmera furtada	perda da evidência local	redundância central
Configuração por evento ruim	lacunas	validação de analíticos

Quando usar edge storage

O armazenamento de borda é especialmente útil quando existe uma ou mais destas condições:

• conectividade limitada;
• sites remotos;
• necessidade de failover;
• alta criticidade de determinadas câmeras;
• arquitetura distribuída;
• redução de servidores locais;
• operação móvel;
• necessidade de retenção temporária próxima à origem.

Ele não deve ser aplicado automaticamente a todas as câmeras. O custo de mídia, manutenção e operação distribuída precisa ser comparado ao benefício.

Como contratar projeto ou revisão de armazenamento

O escopo deve definir arquitetura e critérios, e não somente quantitativo de cartões.

Uma contratação técnica pode incluir:

• levantamento da infraestrutura existente;
• cálculo de bitrate e retenção;
• definição de arquitetura;
• compatibilidade VMS/câmeras;
• estratégia de failover;
• plano de recuperação;
• requisitos de segurança;
• testes;
• documentação.

Quando o sistema já existe, uma Revisão e Validação Técnica de Projetos — Design Review pode verificar coerência entre requisitos, capacidade, rede, VMS e armazenamento.

Considerações finais

Edge storage aumenta flexibilidade e resiliência de CFTV IP quando é tratado como componente de arquitetura. A gravação local pode reduzir dependência de rede, proteger períodos de indisponibilidade e viabilizar sistemas distribuídos.

O resultado depende de dimensionamento, mídia adequada, interoperabilidade, sincronização de tempo, segurança, monitoramento e testes. Um cartão SD instalado na câmera é apenas hardware; um sistema de edge storage é uma função de engenharia com requisitos, operação e evidências de aceite.

Referências técnicas

[1] ONVIF. Profile G — for edge storage and retrieval. Disponível em: https://www.onvif.org/profiles/profile-g/.

[2] AXIS COMMUNICATIONS. Edge storage — White paper. Disponível em: https://www.axis.com/files/whitepaper/wp_edge_storage_en_2112.pdf.

[3] AXIS COMMUNICATIONS. Surveillance cards for edge storage. Disponível em: https://whitepapers.axis.com/pt-br/surveillance-cards-for-edge-storage.

[4] MILESTONE SYSTEMS. Manual retrieval of recordings — Edge Storage. Disponível em: https://doc.milestonesys.com/2025r2/pt-BR/wp_edge_storage/manual_retrieval_of_recordings.htm.

Perguntas frequentes

O que é edge storage em uma câmera IP?

É a gravação realizada no próprio dispositivo, normalmente em cartão SD, permitindo retenção local sem depender continuamente de um servidor central.

Edge storage substitui o VMS?

Não necessariamente. O armazenamento guarda gravações; o VMS gerencia câmeras, usuários, eventos, pesquisa, exportação e integrações. Muitas arquiteturas usam os dois em conjunto.

O que é failover recording?

É a gravação local durante indisponibilidade do caminho até o servidor central, com possibilidade de recuperar posteriormente os períodos faltantes.

Qual cartão SD deve ser usado em CFTV?

A seleção deve considerar capacidade, endurance, temperatura, compatibilidade e homologação do fabricante. Cartões para videomonitoramento são projetados para ciclos intensivos de escrita.

Como calcular a retenção no cartão?

A retenção depende da capacidade útil e do bitrate médio do stream, além de resolução, frame rate, codec, VBR, cena e política de gravação.

ONVIF Profile G garante edge storage?

O Profile G define funções de armazenamento e recuperação interoperáveis, mas a compatibilidade final deve ser verificada entre modelo de câmera, firmware, driver e VMS.

Materiais técnicos complementares

Conteúdos principais sobre o tema

• O que é CFTV IP? Como funciona, componentes e arquitetura do sistema
• Projeto de Vídeo Monitoramento: requisitos, arquitetura e dimensionamento
• Softwares de Gerenciamento de Vídeo (VMS)

Conteúdos técnicos correlatos

• Bitrate em CFTV IP: como calcular, configurar CBR/VBR e dimensionar rede e storage
• Metadados de Análise de Vídeo
• Tráfego de Rede: fluxos, carga, broadcast, multicast e capacidade

Serviços relacionados

• Design Review em Projetos de Engenharia
• Comissionamento de Equipamentos
• Recebimento Técnico de Obras e Serviços de Engenharia
