Cabeamento de rede é a infraestrutura física utilizada para transportar sinais de comunicação entre equipamentos, distribuidores e pontos de acesso de uma rede. Ele pode utilizar cobre ou fibra óptica e inclui não apenas os cabos, mas também terminações, conectores, patch panels, racks, distribuidores, caminhos, espaços e documentação. Em ambientes profissionais, essa infraestrutura precisa ser projetada como sistema porque desempenho, disponibilidade, manutenção e expansão dependem da combinação entre arquitetura, meio físico, componentes, instalação e ensaios.
A expressão “cabeamento de rede” é ampla. Ela pode designar desde um simples enlace Ethernet até uma infraestrutura estruturada completa para edifícios, indústrias, data centers ou campi. Por isso, escolher apenas “Cat6”, “Cat6A” ou “fibra” não é suficiente para definir uma solução. O projeto precisa considerar aplicações, distâncias, PoE, condições ambientais, caminhos, racks, interfaces com outras disciplinas, identificação, certificação e ciclo de vida.
O que compõe o cabeamento de rede?
Uma rede física profissional é formada por elementos que trabalham em conjunto. O cabo é apenas o meio de transmissão. A função de cada componente precisa estar clara porque falhas de projeto costumam surgir quando a atenção se concentra exclusivamente no cabo e ignora o restante da cadeia.
| Elemento | Função principal | Risco quando mal especificado |
| cabo metálico | transportar sinais elétricos e, quando aplicável, PoE | atenuação, diafonia, aquecimento, limitação de distância |
| fibra óptica | transportar sinais ópticos | perdas, conectividade inadequada, incompatibilidade de transceptores |
| conectores e tomadas | terminar o enlace e permitir conexão administrável | perda de retorno, mau contato, degradação de desempenho |
| patch panel | concentrar e administrar terminações no rack | baixa rastreabilidade e manutenção difícil |
| patch cords | interligar portas de administração e equipamentos | excesso de comprimento, categoria incompatível, desorganização |
| racks e gabinetes | organizar componentes e equipamentos | saturação, raio de curvatura inadequado, dificuldade de expansão |
| caminhos e espaços | conduzir e proteger cabos | ocupação excessiva, deformação, incompatibilidade ambiental |
| identificação e documentação | relacionar o físico ao projeto e ao As Built | troubleshooting lento e risco de intervenção errada |
A estrutura de componentes do cabeamento deve ser definida como uma arquitetura e não como uma lista de materiais desconectada.
Cabeamento de rede x cabeamento estruturado
Cabeamento de rede é um conceito funcional: existe sempre que há uma infraestrutura física interligando dispositivos de comunicação. Cabeamento estruturado é uma forma padronizada de organizar essa infraestrutura em subsistemas, distribuidores, enlaces, canais, caminhos e espaços, com critérios de administração e desempenho.
Em uma instalação pequena, é possível ter alguns cabos de rede lançados diretamente entre equipamentos. Em um edifício corporativo, essa estratégia não escala. Mudanças de layout, crescimento de usuários, múltiplos pavimentos, Wi-Fi, CFTV, telefonia IP, controle de acesso, automação e redundância exigem uma arquitetura administrável.
O cabeamento estruturado resolve esse problema ao separar funções e criar pontos de distribuição e administração. Assim, a rede pode ser alterada sem reconstruir toda a infraestrutura física a cada mudança.
Estruturação não significa apenas organização visual
Um rack bem organizado pode continuar tecnicamente inadequado se os enlaces estiverem fora de limite, os caminhos estiverem saturados, a identificação não corresponder ao As Built ou os componentes não forem compatíveis com o ambiente.
Estruturação envolve arquitetura, desempenho, qualidade da instalação, administração e verificabilidade. O objetivo é que outra equipe consiga compreender a rede, medir sua condição e ampliá-la sem depender de conhecimento informal.
Principais tipos de cabos de rede
Os dois grandes grupos utilizados em redes profissionais são os cabos metálicos de pares trançados e os cabos de fibra óptica. A escolha depende de distância, aplicação, ambiente, necessidade de isolamento elétrico, largura de banda, PoE, custo, disponibilidade de interfaces e estratégia de expansão.
Cabos de pares trançados
Cabos de pares trançados utilizam condutores de cobre organizados em pares. O trançamento ajuda a controlar interferências e diafonia. Eles são amplamente empregados no cabeamento horizontal porque permitem Ethernet e PoE no mesmo enlace e possuem ecossistema maduro de conectores e equipamentos.
As categorias mais encontradas em instalações atuais e legadas incluem Cat5e, Cat6 e Cat6A. Categorias superiores também existem, mas sua aplicação deve ser relacionada ao projeto e ao padrão de conectividade adotado.
O artigo sobre tipos de cabos de rede aprofunda as diferenças entre categorias, fibra e conectividade.
Cat5e
Cat5e é comum em redes instaladas há mais tempo e pode atender 1000BASE-T quando o canal e os componentes estão dentro dos requisitos aplicáveis. Em novos projetos, sua adoção precisa ser avaliada contra horizonte de vida, PoE, densidade e evolução das aplicações.
O ponto importante é não confundir capacidade teórica da categoria com recomendação automática de projeto. Uma infraestrutura nova precisa ser especificada para a demanda futura e para o custo de substituição ao longo do ciclo de vida.
Cat6
Cat6 é amplamente utilizado em ambientes corporativos e oferece maior margem de desempenho que Cat5e. Pode atender aplicações Gigabit e, em condições específicas, 10GBASE-T em distâncias reduzidas. Sua adequação depende da arquitetura, do canal e da aplicação.
O comparativo Cat5e x Cat6 é útil para redes existentes e decisões de retrofit.
Cat6A
Cat6A está associado à Classe EA e é a referência natural quando o projeto precisa suportar 10GBASE-T em canal de até 100 m, desde que os demais requisitos do sistema sejam atendidos. Ele tende a ser considerado em novos projetos com maior horizonte de vida, Wi-Fi de alta capacidade, equipamentos multigigabit, áreas técnicas densas e pontos cuja substituição futura seria difícil.
Entretanto, o KB técnico ressalta um erro frequente: comprar Cat6A sem redimensionar a infraestrutura. O maior diâmetro e os requisitos de curvatura podem tornar eletrodutos, eletrocalhas e organizadores inadequados. Portanto, a decisão deve envolver caminhos e espaços, não apenas a especificação elétrica.
O artigo Cat6 x Cat6A detalha esse dimensionamento.
Cabo blindado e cabo não blindado
A blindagem pode aumentar a imunidade a interferências quando aplicada dentro de uma arquitetura coerente. Ela não deve ser tratada como uma característica isolada do cabo.
Um sistema blindado exige avaliação de conectores, patch panels, patch cords, continuidade da blindagem, equipotencialização, aterramento e práticas de terminação. Instalar cabo blindado sem controlar essas interfaces pode adicionar complexidade sem entregar o benefício esperado.
A decisão deve partir do ambiente eletromagnético, da rota, da proximidade com circuitos de potência, das condições industriais e dos requisitos da aplicação. Em situações de EMI severa ou quando isolamento elétrico é desejável, fibra óptica também pode ser uma alternativa.
Fibra óptica no cabeamento de rede
Fibra óptica utiliza luz para transportar informação e oferece características importantes em backbone, interligação de edifícios, data centers, ambientes industriais e redes de longa distância. Ela é imune a interferência eletromagnética e não cria continuidade elétrica entre as extremidades.
A decisão entre multimodo e monomodo depende de distância, interfaces, largura de banda, topologia, ciclo de vida e requisitos do empreendimento. O projeto também precisa definir conectores, distribuidores internos ópticos, cordões, emendas, reservas, identificação e ensaios.
Em redes estruturadas, a fibra não deve ser vista apenas como “cabo mais rápido”. Ela cumpre funções arquitetônicas específicas, especialmente no backbone. O artigo Backbone de Fibra Óptica aprofunda essas decisões.
Como escolher o tipo de cabeamento
A escolha deve relacionar aplicação, ambiente e infraestrutura. Uma matriz inicial pode orientar o estudo, mas não substitui o projeto.
| Situação | Solução normalmente avaliada | Variáveis que podem mudar a decisão |
| nova rede de escritório | Cat6 ou Cat6A | horizonte de vida, Wi-Fi, PoE, 10 Gb/s |
| Wi-Fi de alta capacidade | Cat6A | uplink, potência, arquitetura e equipamento |
| CFTV IP interno | Cat6/Cat6A conforme projeto | PoE, densidade, distância, ambiente |
| ambiente com EMI relevante | blindado ou fibra | aterramento, rotas, MICE, aplicação |
| backbone entre racks | fibra óptica | distância, capacidade, transceptores, redundância |
| interligação de edifícios | fibra óptica | topologia, proteção, disponibilidade e caminhos |
| retrofit brownfield | depende do diagnóstico | condição existente, ocupação, certificação, reaproveitamento |
Essa abordagem evita dois extremos: subdimensionar a rede por economia imediata ou superdimensioná-la sem benefício comprovado.
Normas de cabeamento de rede: por que uma única referência não basta
Um projeto de cabeamento precisa relacionar cada requisito à referência que realmente o governa: arquitetura, caminhos, instalação, ensaios e equipotencialização não são a mesma decisão.
O KB técnico da A3A destaca que projetos profissionais raramente são governados por uma única norma. Topologia, caminhos, espaços, instalação, identificação, ensaios, equipotencialização e ambientes especiais são tratados por referências diferentes.
No contexto brasileiro, a ABNT NBR 14565 funciona como referência central para arquitetura de cabeamento em edifícios comerciais. A NBR 16415 aprofunda caminhos e espaços. A série NBR 16869 trata planejamento, qualidade, ensaios, configurações especiais e gerenciamento. A NBR 17040 trata equipotencialização da infraestrutura de telecomunicações.
Ambientes específicos possuem outras referências. O KB relaciona a NBR 16264 ao contexto residencial, a NBR 16521 ao industrial e a NBR 16665 aos data centers.
A norma deve governar decisões, não decorar o memorial
Listar normas na primeira página de um projeto não garante conformidade. O documento precisa relacionar cada referência ao requisito que ela efetivamente governa.
| Decisão | Referência brasileira associada no KB |
| arquitetura, subsistemas, enlaces e componentes | NBR 14565 e normas específicas do ambiente |
| caminhos, salas e infraestrutura de passagem | NBR 16415 |
| planejamento, instalação, identificação, inspeção e aceite | NBR 16869-1 |
| ensaios ópticos | NBR 16869-2 |
| MPTL e configurações especiais | NBR 16869-3 |
| gerenciamento automatizado | NBR 16869-4 |
| redes ópticas passivas | NBR 16869-5 |
| equipotencialização | NBR 17040 |
O ganho é transformar “atender às normas” em requisitos verificáveis de engenharia.

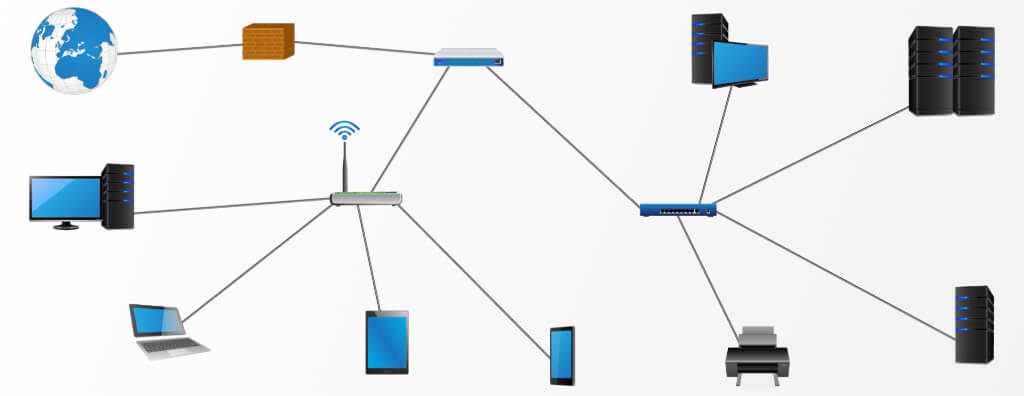

Topologia e subsistemas
A topologia define como os elementos se conectam fisicamente e influencia desempenho, administração, disponibilidade e expansão. Em cabeamento estruturado de edifícios, a arquitetura utiliza distribuidores e subsistemas que organizam a distribuição horizontal e o backbone.
O cabeamento horizontal atende a distribuição entre a área de trabalho ou dispositivo e o distribuidor correspondente. O backbone interliga distribuidores, salas e, conforme o empreendimento, edifícios.
Essa separação facilita manutenção e reduz a necessidade de cabos diretos percorrendo todo o prédio. Também permite tratar cada segmento de acordo com suas distâncias, capacidade e criticidade.
Permanent Link, Channel e MPTL são configurações diferentes
Um dos erros mais comuns é tratar qualquer cabo instalado como se o modelo de teste fosse sempre o mesmo. Permanent Link representa a parte fixa do enlace; Channel inclui cordões previstos na configuração; MPTL termina diretamente em plugue modular em uma extremidade e pode ser usado em dispositivos fixos, como determinadas câmeras e access points, quando previsto no projeto.
A configuração física deve ser definida antes da instalação e refletida no ensaio de aceite. O artigo sobre MPTL aprofunda os critérios de aplicação.
Caminhos e espaços fazem parte da rede
Eletrodutos, eletrocalhas, leitos, shafts, pisos elevados, caixas e salas técnicas não são meros elementos civis ao redor dos cabos. Eles determinam capacidade, proteção, raio de curvatura, separação, acesso para manutenção e possibilidade de expansão.
Um cabeamento de alto desempenho instalado em caminho inadequado pode perder parte de sua margem ou se tornar impossível de manter. Ocupação excessiva aumenta esforço de lançamento, deformação e dificuldade de expansão. Rotas mal compatibilizadas podem conflitar com elétrica, hidráulica, climatização e estrutura.
A NBR 16869-1 reconhece que a instalação depende de informações de outras disciplinas. O KB cita interfaces com distribuição elétrica e aterramento, automação, segurança eletrônica, incêndio, climatização, máquinas, hidráulica e equipamentos de ambientes especiais.
Por isso, a infraestrutura seca precisa ser compatibilizada ainda em projeto.
Condições ambientais e classificação MICE
Nem todo cabeamento trabalha em ambiente de escritório. Poeira, umidade, agentes químicos, vibração, esforço mecânico e interferência eletromagnética podem alterar a seleção de componentes e métodos de instalação.
A abordagem MICE organiza severidades relacionadas a condições mecânicas, ingresso de contaminantes, clima/química e ambiente eletromagnético. Segundo o KB, essa análise influencia cabos, conectores, blindagem, materiais dos caminhos, proteção e práticas de instalação.
O erro clássico é especificar Cat6A e presumir que a categoria resolve tudo. Categoria de transmissão e adequação ambiental são requisitos distintos. Um componente pode cumprir o desempenho elétrico em laboratório e ainda ser inadequado ao ambiente real da planta.
Power over Ethernet muda o dimensionamento do cabeamento
PoE permite transportar dados e energia pelo mesmo enlace e é amplamente utilizado em access points, câmeras, telefones IP, leitores, sensores e outros dispositivos. O benefício é grande, mas o cabo passa a ter função elétrica adicional.
O KB técnico registra que a passagem de corrente aquece os condutores. Em feixes, cabos internos dissipam calor com mais dificuldade. O aumento de temperatura eleva resistência e atenuação e pode reduzir margens do enlace.
O dimensionamento deve avaliar:
- potência dos dispositivos e classes PoE;
- quantidade de pares energizados;
- bitola e construção do cabo;
- quantidade de cabos por feixe;
- temperatura ambiente;
- ocupação e ventilação dos caminhos;
- comprimento e condições do enlace.
Isso é particularmente importante em forros, shafts e áreas técnicas com temperatura elevada. O artigo Power over Ethernet detalha o tema.

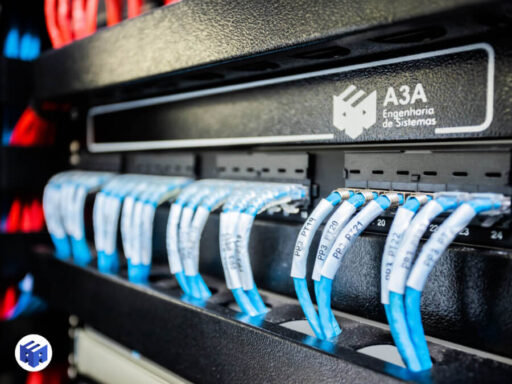

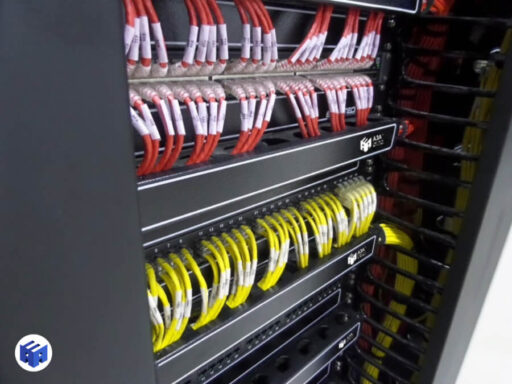

Racks, patch panels e administração
O rack concentra equipamentos ativos, patch panels, organizadores e terminações. Seu dimensionamento precisa considerar unidades de rack, profundidade, ventilação, acesso, raio de curvatura, energia, crescimento e organização dos patch cords.
O patch panel cria um ponto administrável entre o cabeamento fixo e os equipamentos. Essa separação evita que o cabo horizontal seja conectado e desconectado repetidamente diretamente no switch.
A administração deve permitir que uma porta física seja rastreada até a tomada ou dispositivo correspondente. Isso reduz risco durante mudanças e facilita troubleshooting.
Identificação é parte do sistema
A NBR 16869-1, conforme consolidado no KB, prevê identificação e registros para racks, gabinetes, cabos e extremidades, patch cords, patch panels, pontos de terminação, caminhos, espaços, equipotencialização, edifícios, pavimentos, equipamentos e interfaces.
Os códigos devem ser consistentes e duráveis. Etiquetas manuscritas, duplicadas ou sem relação com o As Built comprometem manutenção e auditoria.
Uma convenção pode combinar edifício, pavimento, rack, patch panel e porta para gerar identificadores únicos. O importante é que o mesmo código apareça no físico, na planta e no relatório de certificação.

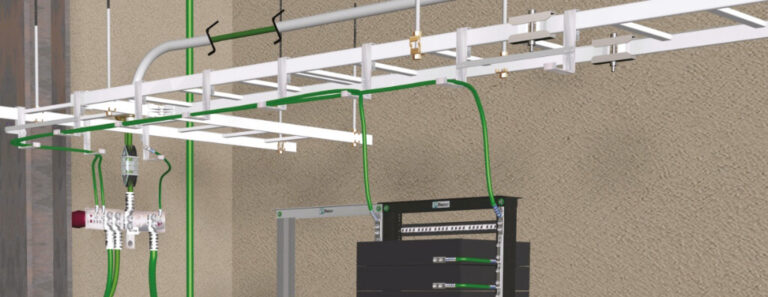

Aterramento e equipotencialização
Elementos metálicos da infraestrutura — racks, gabinetes, caminhos, blindagens e outros componentes — precisam ser avaliados quanto à continuidade e equipotencialização. Em sistemas blindados, essa coordenação é ainda mais relevante.
O objetivo é controlar diferenças de potencial e integrar a infraestrutura de telecomunicações ao sistema de equipotencialização previsto para o empreendimento. A decisão deve ser coordenada com elétrica, SPDA e proteção contra surtos.
O artigo sobre aterramento e equipotencialização na infraestrutura de rede aprofunda essas interfaces.
Projeto de cabeamento de rede
A escolha do cabo é consequência do projeto. Aplicações, PoE, backbone, ambiente, expansão, identificação e critérios de aceite precisam ser definidos antes da lista de materiais.
O projeto transforma necessidades operacionais em requisitos técnicos. O KB da A3A resume que a definição deve considerar quantidade de pontos, sistemas atendidos, aplicações críticas, PoE, necessidade de backbone, densidade, disponibilidade esperada, expansão e nível de documentação.
Uma rede que atende apenas estações administrativas não possui a mesma criticidade de uma infraestrutura que sustenta CFTV, controle de acesso, automação, Wi-Fi de alta densidade ou data center.
O Projeto de Cabeamento Estruturado deve coordenar pelo menos:
- levantamento e diagnóstico da condição existente;
- requisitos funcionais e de desempenho;
- arquitetura e topologia;
- quantidade e localização de pontos;
- escolha de cobre, fibra e conectividade;
- caminhos, espaços e racks;
- backbone e reservas;
- PoE e condições térmicas;
- aterramento e interfaces;
- identificação e documentação;
- critérios de instalação;
- ensaios, certificação e aceite.
Essa sequência reduz decisões improvisadas em campo.
Instalação: o projeto pode ser perdido durante a obra
Mesmo um bom projeto pode resultar em rede ruim se práticas de instalação violarem requisitos mecânicos ou elétricos. Tração excessiva, esmagamento, abraçadeiras apertadas, raios de curvatura reduzidos, destrançamento excessivo, conectores mal terminados e rotas improvisadas afetam desempenho e durabilidade.
A obra também precisa preservar separações, identificação e reservas. É comum encontrar redes em que o primeiro lote foi executado corretamente e as expansões seguintes deterioraram progressivamente a organização.
Controle de qualidade deve ocorrer durante a execução. Esperar a certificação final para descobrir todos os problemas concentra retrabalho no encerramento e dificulta localizar causas.

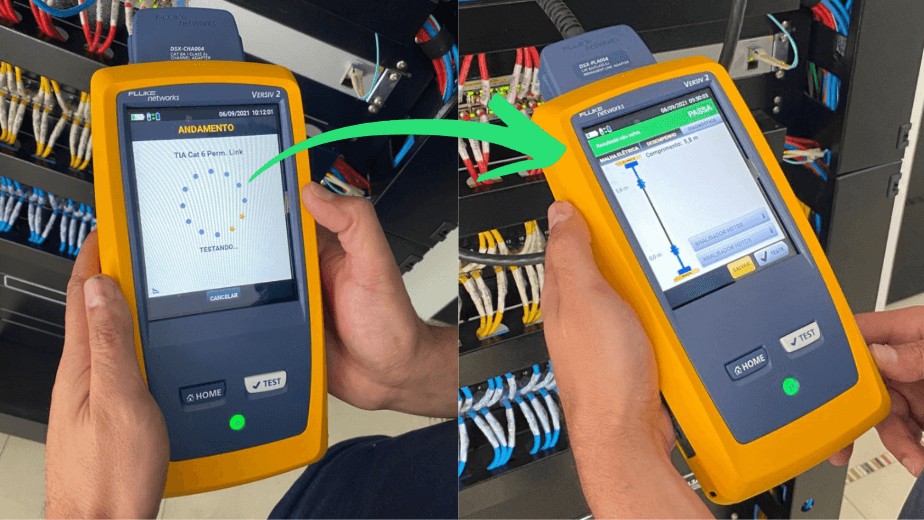

Certificação e aceite do cabeamento
Certificação de rede é o processo de verificar se o enlace instalado atende aos limites de desempenho associados à configuração definida. Ela não mede “a velocidade da internet” e não deve ser confundida com um simples testador de continuidade.
No cobre, os parâmetros podem incluir wire map, comprimento, perda de inserção, NEXT, PSNEXT, perda de retorno, ACR, atraso e outras grandezas previstas pelo limite selecionado. A configuração do ensaio deve representar o objeto recebido: Permanent Link, Channel, MPTL ou outra prevista.
O artigo Como Certificar uma Rede Estruturada apresenta o procedimento de campo em detalhes.
PASS isolado não é documentação de aceite
Um resumo que mostra apenas “PASS” perde parte do valor técnico. O relatório precisa permitir rastrear identificação do enlace, norma e limite, configuração de teste, categoria/classe, instrumento, adaptadores, calibração, data, operador e resultados dos parâmetros.
O KB também destaca a importância de arquivos nativos do certificador. Eles preservam dados estruturados e metadados que podem desaparecer em PDFs resumidos. Em uma auditoria, ajudam a verificar se o relatório corresponde ao ensaio original.
Um pacote robusto pode incluir arquivos nativos, PDFs, matriz mestre de enlaces, mapa de retestes, calibração, lista de instrumentos e registros de correção.
Documentação e As Built
A infraestrutura instalada precisa ser convertida em documentação operacional. O projeto original mostra intenção; o As Built deve refletir o que foi efetivamente construído.
Mudanças de rota, portas, racks, terminações e equipamentos precisam ser incorporadas. O As Built de Engenharia deve manter coerência com identificadores e resultados dos ensaios.
Sem isso, a rede começa a perder rastreabilidade logo após a entrega. Em alguns anos, a organização pode ter cabos fisicamente bons, mas nenhuma confiança sobre rotas, destinos e capacidade disponível.
Cabeamento de rede em ambientes existentes
Projetos brownfield exigem abordagem diferente. Antes de definir novos materiais, é necessário mapear a infraestrutura existente e separar o que está ativo, o que está abandonado e o que pode ser reaproveitado.
Uma inspeção pode avaliar:
- categorias e condições dos cabos existentes;
- ocupação de caminhos;
- estado de racks e patch panels;
- identificação e documentação;
- qualidade das terminações;
- capacidade de backbone;
- aterramento e equipotencialização;
- resultados de certificações anteriores;
- pontos sem uso e cabos abandonados;
- possibilidade de expansão sem interrupção crítica.
Um levantamento cadastral reduz o risco de projetar com base em plantas desatualizadas.
Erros comuns em projetos de cabeamento de rede
Alguns erros aparecem repetidamente porque parecem decisões pequenas, mas afetam o sistema inteiro.
Escolher a categoria antes de entender a aplicação
A decisão deve nascer de requisitos de banda, distância, PoE, ambiente, horizonte de vida e custo de substituição. Começar por “vamos usar Cat6A” inverte o processo.
Ignorar caminhos e espaços
Um cabo superior não compensa eletroduto saturado, raio de curvatura incorreto ou rota inacessível. Infraestrutura física faz parte do desempenho e da manutenibilidade.
Tratar RJ45 como categoria
RJ45 é um termo de conectividade amplamente usado, mas não define Cat5e, Cat6 ou Cat6A. A categoria precisa ser especificada no sistema de cabos, conectores e canal correspondente.
Instalar blindagem sem estratégia de equipotencialização
Blindagem precisa ser coordenada com conectividade, continuidade, aterramento e ambiente. Caso contrário, pode produzir custo e complexidade sem resultado controlado.
Dimensionar apenas por quantidade de usuários
Câmeras, access points, leitores, sensores e automação consomem pontos e PoE independentemente do número de mesas. A infraestrutura deve considerar todos os sistemas digitais do empreendimento.
Deixar documentação para o final
Identificação e As Built precisam acompanhar a implantação. Reconstruir a informação depois da obra aumenta erros e perde rastreabilidade de mudanças.
Checklist para avaliar uma solução de cabeamento
Antes de contratar ou aceitar uma rede, verifique se as seguintes perguntas possuem respostas objetivas:
- qual arquitetura e topologia foram definidas?
- quais aplicações e velocidades precisam ser suportadas?
- quais sistemas utilizarão PoE?
- qual classe/categoria e configuração de enlace foram especificadas?
- onde será usado cobre e onde será usada fibra?
- os caminhos suportam ocupação atual e expansão?
- racks têm espaço, profundidade, organização, energia e ventilação adequados?
- o ambiente exige proteção adicional, blindagem ou fibra?
- existe estratégia de aterramento e equipotencialização?
- a identificação é única e coerente com as plantas?
- quais ensaios serão realizados?
- o instrumento e a calibração são compatíveis com o teste?
- arquivos nativos e PDFs fazem parte da entrega?
- o As Built será atualizado com as mudanças de campo?
- existe reserva mensurável para expansão?
Uma resposta genérica a esses pontos indica que a especificação ainda está pouco madura.
Considerações finais
Cabeamento de rede é uma infraestrutura de engenharia, não apenas um conjunto de cabos. O desempenho final depende da interação entre meio físico, conectores, topologia, caminhos, racks, ambiente, PoE, equipotencialização, identificação, documentação e ensaios.
Em projetos profissionais, a escolha entre Cat6, Cat6A, blindagem ou fibra é consequência dos requisitos. O objetivo não é instalar a tecnologia mais cara, mas construir uma infraestrutura verificável, administrável e adequada ao ciclo de vida do empreendimento.
Quando arquitetura, instalação e aceite são tratados de forma integrada, o cabeamento deixa de ser um ponto de incerteza da rede e passa a oferecer uma base física estável para equipamentos, aplicações e futuras expansões.
Em redes existentes, a decisão sobre reaproveitar, substituir ou ampliar deve partir de um levantamento técnico da condição instalada e da capacidade real dos caminhos, racks e enlaces.
Referências técnicas
[1] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 14565: Cabeamento estruturado para edifícios comerciais. Rio de Janeiro: ABNT. Disponível em: https://www.abntcatalogo.com.br/
[2] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 16415: Caminhos e espaços para cabeamento estruturado. Rio de Janeiro: ABNT. Disponível em: https://www.abntcatalogo.com.br/
[3] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 16869: Cabeamento estruturado — Série. Rio de Janeiro: ABNT. Disponível em: https://www.abntcatalogo.com.br/
[4] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 17040: Equipotencialização da infraestrutura de telecomunicações. Rio de Janeiro: ABNT. Disponível em: https://www.abntcatalogo.com.br/
[5] INTERNATIONAL ORGANIZATION FOR STANDARDIZATION; INTERNATIONAL ELECTROTECHNICAL COMMISSION. ISO/IEC 11801: Information technology — Generic cabling for customer premises. Disponível em: https://www.iso.org/
Perguntas frequentes
É a infraestrutura física que transporta sinais entre equipamentos e pontos de uma rede, incluindo cabos, fibra, conectores, patch panels, racks, caminhos e documentação.
Cabeamento de rede é o conceito amplo da infraestrutura física. Cabeamento estruturado organiza essa infraestrutura em arquitetura padronizada, subsistemas, distribuidores, enlaces e critérios de administração.
A escolha depende de aplicações, horizonte de vida, necessidade de 10 Gb/s, PoE, Wi-Fi, ambiente, caminhos e custo futuro de substituição. Cat6A não deve ser escolhido isoladamente.
Fibra é frequentemente utilizada em backbone, maiores distâncias, interligação de edifícios, ambientes com EMI severa e aplicações que exigem capacidade ou isolamento elétrico.
Sim. A corrente elétrica aquece os condutores, principalmente em feixes, exigindo avaliação de potência, bitola, temperatura, ocupação dos caminhos e ventilação.
Porque determinam proteção, capacidade, raio de curvatura, administração, acesso para manutenção e possibilidade de expansão.
Quando prevista no projeto ou contrato, ela deve comprovar que os enlaces atendem aos limites definidos. Em uma entrega robusta, os resultados são associados à identificação e ao As Built.
Dependendo do escopo, devem ser entregues identificação, plantas As Built, matriz de enlaces, relatórios de ensaio, arquivos nativos do certificador, registros de calibração e documentação dos componentes.
